Устройство плавного пуска УПП SFC 3Ф 380В 132кВт 264А Uупр 110-220В - SFC-33-132 IEK

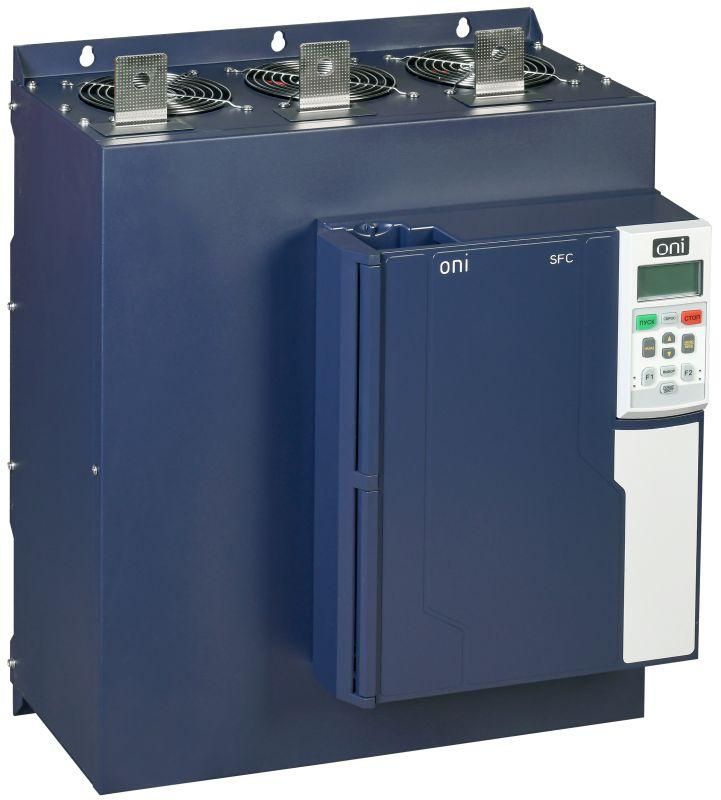

Устройство плавного пуска SFC-33-132 от ONI (IEK) предназначено для мягкого запуска и останова трёхфазных асинхронных двигателей мощностью до 132 кВт, снижая механические нагрузки и перегрузки сети. Благодаря встроенному байпасу и цифровому управлению, этот аппарат сочетает надёжность, компактность и долгий срок службы.

Назначение и область применения

Устройство плавного пуска SFC-33-132 применяется для управления асинхронными электродвигателями с короткозамкнутым ротором, работающими от сети 380 В. Подходит для оборудования, где важны плавный запуск и останов - насосы, вентиляторы, конвейеры, компрессоры, мельницы и другие механизмы с высоким моментом инерции. Особенно эффективно используется там, где частые пуски вызывают скачки тока или износ механизмов.

Технические характеристики

• Мощность двигателя: до 132 кВт
• Рабочее напряжение: 380 В переменного тока (трёхфазное)
• Номинальный ток: 264 А
• Напряжение управления: 110–220 В переменного тока
• Тип силовой части: тиристоры на каждой фазе
• Система управления: цифровая с русифицированным LCD-панелью
• Встроенный обходной контакт (байпас): да, для всех значений мощности
• Защита: от перегрузки, перегрева, потери фазы, короткого замыкания

Совместимость и монтаж

SFC-33-132 совместим с большинством стандартных трёхфазных асинхронных двигателей. Для установки требуется свободное место в распределительном щите - устройство имеет компактную форму благодаря встроенному байпасу. Монтаж выполняется согласно схеме подключения, указанной в руководстве. Клеммы питания и управления доступны с передней стороны. Подключение управляющего напряжения (110–220 В) осуществляется от отдельного источника или через трансформатор. Рекомендуется использовать кабели сечением, соответствующим току 264 А и условиям окружающей среды.

Безопасность и стандарты

Устройство плавного пуска SFC-33-132 соответствует требованиям безопасности, предъявляемым к электрооборудованию в промышленных условиях. Защита от перегрузки, перегрева и потери фазы обеспечивает безопасную работу даже при длительных циклах пуска. Отсутствие открытых токоведущих частей и наличие внутренних термических защит делают его подходящим для установки в закрытых шкафах. Сертификаты соответствия указываются в документации производителя.

Преимущества

• Встроенный байпас исключает необходимость внешнего контактора - экономит место и снижает стоимость сборки шкафа
• Цифровая система управления с русскоязычным интерфейсом упрощает настройку и диагностику
• Тиристорная технология обеспечивает плавное изменение напряжения, снижая ударные нагрузки на двигатель и привод
• Эффективное тепловыделение за счёт байпаса после выхода на режим - продлевает срок службы устройства
• Снижение пускового тока до 50–70% по сравнению с прямым пуском - уменьшает нагрузку на сеть и автоматические выключатели

Ограничения применения

• Не предназначен для работы с однофазными двигателями или синхронными машинами
• Не рекомендуется применять в условиях постоянной вибрации выше нормы или повышенной запылённости без дополнительной защиты корпуса
• Запрещено использование вне температурного диапазона, указанного в технической документации (обычно –10C…+50C)
• Не обеспечивает регулирование скорости вращения - только плавный пуск и останов
• Требуется периодическая проверка состояния тиристоров и контактов байпаса при интенсивной эксплуатации (>10 пусков/час)

Примеры использования

• Насосные станции водоснабжения - снижаются гидроудары в трубопроводе
• Конвейерные линии на пищевых производствах - предотвращается проскальзывание ленты при резком старте
• Воздушные компрессоры - уменьшаются скачки тока в сети, продлевается жизнь автоматическим выключателям
• Шахтные вентиляторы - обеспечиваются мягкие пуски при частых аварийных остановках

Практические советы

• Перед первым запуском обязательно проверьте правильность подключения фаз и соответствие напряжения управления (110–220 В)
• Используйте кабели с достаточным сечением - для тока 264 А рекомендовано минимум 95 мм2 медного провода
• Обеспечьте хорошую вентиляцию вокруг устройства - даже с байпасом возможен нагрев при длительной работе на пределе мощности
• Настройте параметры времени разгона и торможения под конкретную нагрузку - слишком быстрый пуск сводит на нет преимущество УПП
• При замене старого прямого пускателя учтите, что SFC-33-132 требует меньше места, чем схема с внешним байпасом - можно оптимизировать расположение элементов в шкафу
