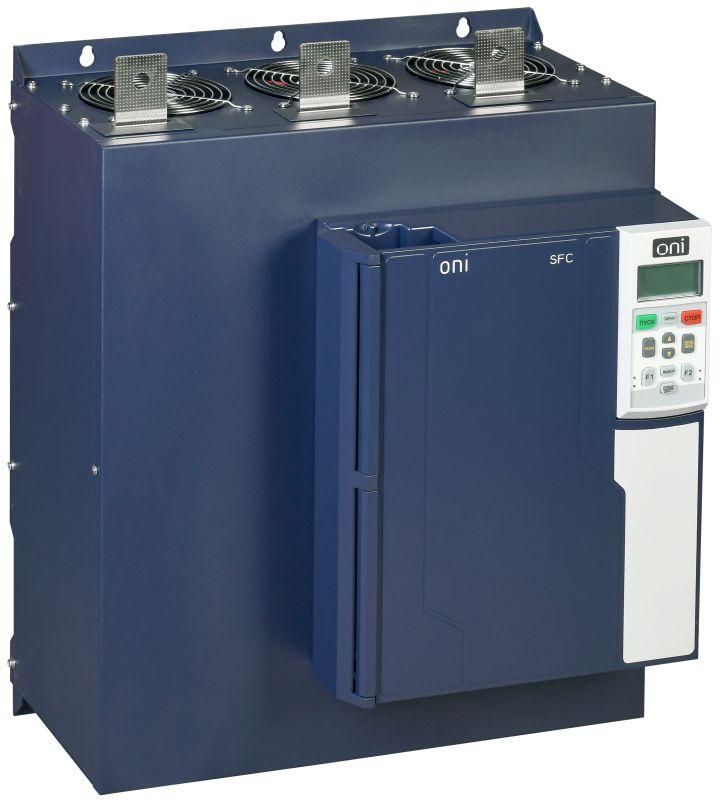

Устройство плавного пуска УПП SFC 3Ф 380В 200кВт 400А Uупр 110-220В ONI SFC-33-200 IEK

Устройство плавного пуска трёхфазное 380 В 200 кВт 400 А, серия SFC от ONI (IEK) обеспечивает мягкий запуск и останов асинхронных двигателей, снижает ударные нагрузки на сеть и механические узлы, а благодаря встроенному байпасу - повышает надёжность и компактность установки. Артикул sfc-33-200.

Назначение и область применения

Устройство плавного пуска SFC предназначено для контроля пуска и останова асинхронных с короткозамкнутым ротором. Подходит для оборудования, где важны плавный набор оборотов и минимизация перегрузок сети: насосы, вентиляторы, конвейеры, компрессоры, мельницы, элеваторы. Особенно актуально там, где частые пуски вызывают скачки тока или износ механизмов.

Технические характеристики

• Мощность: 200 кВт
• Рабочее напряжение: 380 В переменного тока (трёхфазная сеть)
• Номинальный ток: 400 А
• Напряжение управления: 110–220 В переменного тока
• Тип силовой части: тиристоры на всех трёх фазах
• Система управления: цифровая с русифицированным LCD-пультом
• Встроенная функция: автоматический байпас (обходной контактор)

Совместимость и монтаж

Устройство SFC совместимо с большинством стандартных асинхронных двигателей до 200 кВт. Для правильного подключения необходимо соблюдать:

• Подключение питания - к входным клеммам L1/L2/L3;
• Подключение двигателя - к выходным клеммам T1/T2/T3;
• Управление - через сигналы на клеммах управления (110–220 В);
• Обязательно использовать кабели соответствующего сечения для тока 400 А;
• Не требует внешнего контактора - встроенный байпас исключает лишние соединения.

Монтаж выполняется в распределительном щите с достаточным воздушным зазором вокруг корпуса для теплоотвода. Габариты устройства учитываются при проектировании шкафа - наличие байпаса делает комплектацию более плотной, чем у аналогов с внешним обходом.

Безопасность и стандарты

Произведён в соответствии с требованиями международных норм IEC/EN 60947-4-2 для устройств плавного пуска. Защита от перегрева, перегрузки, заклинивания ротора и потери фазы реализована программно. Автоматическое переключение на байпас после достижения рабочих оборотов снижает тепловую нагрузку на тиристоры и предотвращает аварийные ситуации.

Преимущества

• Встроенный байпас - не нужен внешний контактор, меньше проводов, выше надёжность, меньший вес и габариты шкафа;
• Цифровая система управления с русским интерфейсом - удобная настройка и диагностика без специнструкций;
• Постепенное нарастание напряжения - снижает пиковые токи до 50%, защищает двигатель и сеть;
• Эффективное рассеивание тепла - благодаря байпасу тиристоры работают лишь во время пуска, что удваивает срок службы силовой части;
• Снижение потребления электроэнергии - особенно при многократных циклах пуска.

Ограничения применения

• Не предназначен для работы с однофазными двигателями или синхронными машинами;
• Запрещается применять при постоянной работе вне режима пуска - байпас активируется только после выхода на скорость, длительная работа на тиристорах возможна только в течение нескольких секунд;
• Не рекомендовано использование в средах с высокой запылённостью без дополнительной герметизации шкафа - хотя сам прибор имеет хорошую защиту, доступ воздуха к радиаторам обязателен;
• Интервал управления 110–220 В - несовместим с системами на 24 В постоянного тока без преобразователя.

Примеры использования

• Водяной насос на очистных сооружениях - плавный запуск предотвращает гидроудары в трубопроводе;
• Конвейер на пищевом заводе - равномерный разгон снижает проскальзывание ремней и износ роликов;
• Вентиляционная установка в торговом центре - снижение пусковых токов позволяет не upgrading внутреннюю сеть;
• Шахтный лифт - точный контроль скорости при старте и остановке повышает комфорт и безопасность.

Практические советы

• Перед первым запуском проверьте соответствие напряжения управления (не ниже 110 В и не выше 220 В) - неверное питание управления выводит устройство из строя;
• Настройте параметры времени разгона и замедления согласно механической нагрузке - слишком быстрый разгон сводит эффект плавного пуска на нет;
• Проверяйте температурный режим шкафа - даже с байпасом при высокой окружающей температуре требуется принудительное охлаждение;
• При обслуживании всегда отключайте питание и ждите 5 минут - внутри есть заряды на конденсаторах;
• Артикул sfc-33-200 - единственный вариант в серии SFC для 200 кВт; другие модели этой серии имеют другую мощность - не используйте как замену без пересчёта тока.
