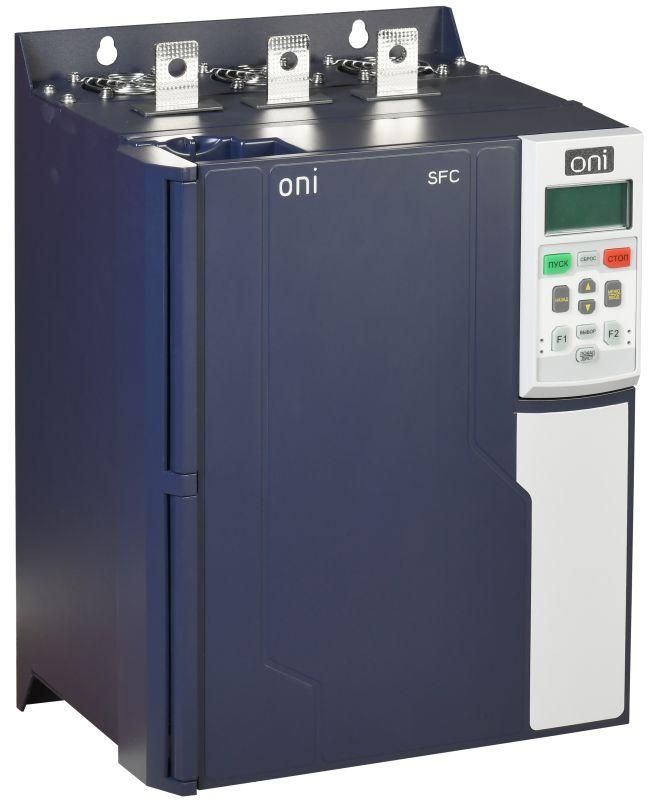

Устройство плавного пуска УПП SFC 3Ф 380В 90кВт 180А Uупр 110-220В ONI SFC-33-90 IEK

Устройство плавного пуска трехфазное 380В 90кВт 180А, серия SFC от ONI (IEK) обеспечивает мягкий запуск и останов асинхронных двигателей, снижая механические и электрические нагрузки. Артикул sfc-33-90 подходит для промышленных систем, где важна надежность и долгий срок службы оборудования.

Назначение и область применения

Устройство плавного пуска SFC предназначено для контроля пуска и останова асинхронных электродвигателей с короткозамкнутым ротором. Применяется там, где резкий старт вызывает перегрузки сети, ударные моменты на передачах или колебания напряжения - например, на насосных станциях, вентиляционных установках, конвейерах, компрессорах и других механизмах с высоким моментом инерции.

Технические характеристики

• Мощность: 90 кВт
• Номинальный ток: 180 А
• Рабочее напряжение: 380 В переменного тока (трехфазная сеть)
• Напряжение управления: 110–220 В переменного тока
• Тип силовой части: тиристоры на каждой фазе
• Система управления: цифровая с русифицированным LCD-панелью
• Встроенный байпас: да, для всех значений мощности

Совместимость и монтаж

Устройство плавного пуска SFC совместимо с большинством стандартных асинхронных двигателей до 90 кВт. Для монтажа требуется свободное место в распределительном щите - благодаря встроенному байпасу не нужен внешний контактный узел, что уменьшает габариты сборки. Подключение выполняется по схеме: три входа L1/L2/L3 - к сети 380 В, три выхода T1/T2/T3 - к двигателю. Управление осуществляется через клеммы для сигнального напряжения 110–220 В. Кабели должны соответствовать току 180 А и иметь достаточную жесткость для надежной фиксации в клеммах.

Безопасность и стандарты

Устройство SFC проектировалось с учетом требований к защите электрооборудования, однако явных указаний на соответствие ГОСТ, IEC или другим нормам в предоставленных данных нет. Рекомендуется проверять наличие сертификатов у поставщика перед применением в регулируемых объектах (например, на производствах с обязательными требованиями безопасности).

Преимущества

• Встроенный байпас исключает необходимость внешнего контактора - экономит место в шкафу и снижает число точек отказа.
• Цифровая система управления с русским интерфейсом упрощает настройку и диагностику даже без специализированного обучения.
• Постепенное нарастание напряжения снижает пусковые токи до 2–3× от номинала вместо 6–8× при прямом старте.
• Эффективное тепловыделение за счет байпаса после разгона - меньше нагрева тиристоров, выше надежность.
• Снижение износа механических элементов (ремни, муфты, зубчатые передачи) за счет мягкого пуска.

Ограничения применения

• Не предназначен для работы с однофазными двигателями, синхронными машинами или двигателями с фазным ротором.
• Не рекомендуется использовать в условиях постоянной работы на малых оборотах - при длительном режиме ниже 50% от номинала возможен перегрев тиристоров, если байпас не активировался.
• Требует стабильного напряжения питания; резкие скачки или перекосы фаз могут вызвать аварийное отключение.
• Не имеет встроенной защиты от замыкания на землю - необходимо дополнительно устанавливать устройства защитного отключения (УЗО) или реле контроля фаз.

Примеры использования

• Насосная станция водоснабжения - предотвращает гидроудары в трубопроводе при запуске.
• Конвейерная лента на пищевом производстве - снижает риск проскальзывания ремней и повреждения продукции.
• Вентилятор крупного цеха - устраняет провалы напряжения в сети при одновременном запуске нескольких единиц.
• Компрессор воздуха - продлевает жизнь подшипникам и клапанам за счет плавного набора давления.

Практические советы

• Перед первым запуском обязательно настройте параметры пуска (время разгона, ток ограничения) через LCD-панель - заводские значения могут не подходить под ваш двигатель.
• Обязательно используйте автоматический выключатель с характеристикой D или C перед УПП - он защищает от КЗ, а не само устройство.
• Проверьте посадочные размеры и глубину шкафа - хотя байпас экономит место, все равно потребуется минимум 400 мм глубины для удобного обслуживания.
• При работе в пыльных или влажных помещениях убедитесь, что шкаф имеет степень защиты IP54 или выше - сам УПП SFC не герметичен.
• После каждого отключения дождитесь 5–10 минут остывания перед повторным запуском, особенно при частых циклах.
