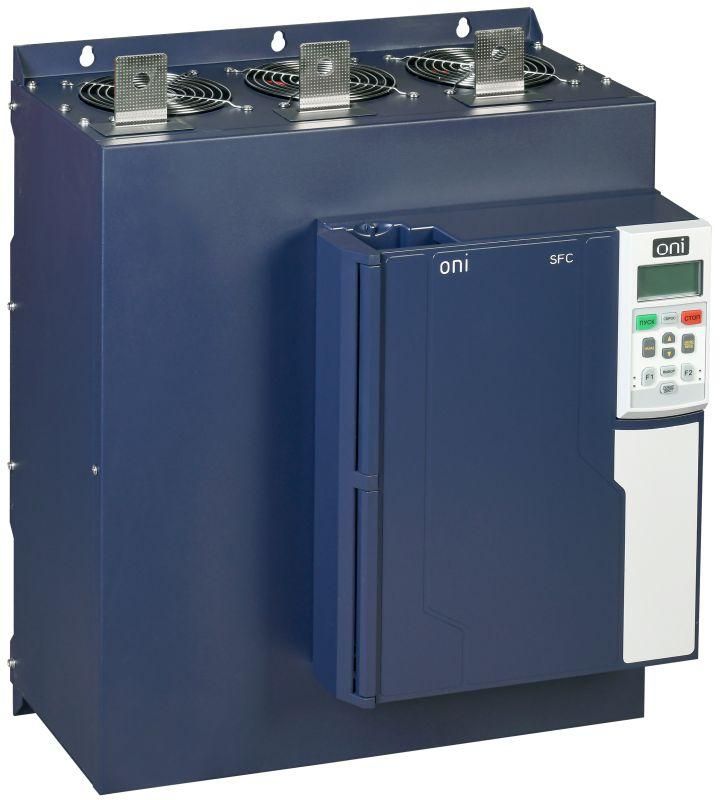

Устройство плавного пуска УПП SFC 3Ф 380В 350кВт 700А Uупр 110-220В - SFC-33-350 IEK

Устройство плавного пуска SFC-33-350 от ONI (IEK) предназначено для мягкого запуска и останова трёхфазных асинхронных двигателей мощностью до 350 кВт, снижая пиковые нагрузки в сети и продлевая срок службы механических узлов.

Назначение и область применения

Устройство плавного пуска SFC-33-350 применяется для контроля пусковых токов асинхронных с короткозамкнутым ротором. Подходит для насосов, компрессоров, вентиляторов, конвейеров, эскалаторов и другого оборудования, где требуется избежать резких скачков момента и перегрузок в электросети. Особенно актуально там, где частые пуски вызывают износ механизмов или провоцируют просадки напряжения.

Технические характеристики

• Мощность: 350 кВт
• Номинальный ток: 700 А
• Рабочее напряжение питания: 380 В переменного тока, 3 фазы
• Напряжение управления: 110–220 В переменного тока
• Тип силовой части: тиристорная, три пары тиристоров (по одной на каждую фазу)
• Система управления: цифровая, с русифицированным LCD-пультом удалённого управления
• Встроенный обходной контакт (байпас): да, для всех значений мощности в диапазоне

Совместимость и монтаж

SFC-33-350 совместим с большинством трёхфазных асинхронных двигателей до 350 кВт. Для установки требует места в распределительном щите с достаточным воздушным зазором для теплоотвода. Монтаж выполняется согласно схеме подключения, указанной в руководстве пользователя. Клеммы входа/выхода рассчитаны на медные жилы соответствующего сечения - рекомендуется использовать кабель с площадью сечения не менее 95 мм2 для силовых цепей. Байпас автоматически замыкается после выхода двигателя на рабочую скорость, что исключает необходимость внешнего контактора и упрощает сборку шкафа.

Безопасность и стандарты

Устройство плавного пуска SFC-33-350 соответствует требованиям международных норм IEC 60947-4-2 для управляемых пускателей. Защита от перегрева, перегрузки, заклинивания ротора и потери фазы реализована программно через цифровую систему управления. Отсутствие открытых высоковольтных элементов внутри корпуса обеспечивает безопасную работу при обслуживании.

Преимущества

• Встроенный байпас снижает тепловую нагрузку на тиристоры, увеличивая долговечность устройства
• Экономия места в шкафе за счёт отказа от внешнего контактора
• Цифровая система управления с русским интерфейсом упрощает настройку и диагностику
• Гладкий пуск и останов минимизируют ударные нагрузки на ременные передачи, муфты и валы
• Снижение потребления электроэнергии за счёт уменьшения пусковых токов (до 70%)

Ограничения применения

• Не предназначен для работы с однофазными двигателями или синхронными машинами
• Запрещается применять в средах с взрывоопасными газами или повышенной коррозийной активностью без дополнительной герметизации
• Не работает при температуре ниже –10 C и выше +50 C без принудительного охлаждения
• Не обеспечивает регулирование скорости вращения - только пуск и останов
• Требуется стабильное питание управления; колебания напряжения более +-15 % могут вызвать сбои

Примеры использования

• Водяные насосы на водоочистных станциях - предотвращают гидроудары в трубопроводах
• Компрессоры в промышленных воздухопроводах - снижают нагрузку на двигатель при каждом старте
• Ленточные конвейеры на пищевых производствах - обеспечивают равномерный набор оборотов без рывков
• Вентиляционные системы крупных объектов - устраняют импульсы тока, которые влияют на другие потребители

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 и соответствие сечения кабелей
• Используйте термореле или датчики температуры рядом с устройством, особенно при длительной работе на границе допустимой мощности
• Обязательно проведите тестовый пуск без нагрузки, чтобы убедиться в корректной работе байпаса
• Частый пуск/останов (более 10 раз в час) может снизить срок службы тиристоров - используйте режимы с паузами
• При необходимости замены контролируйте наличие оригинальных запчастей - модуль управления и тиристоры должны быть совместимы с моделью SFC-33-350
