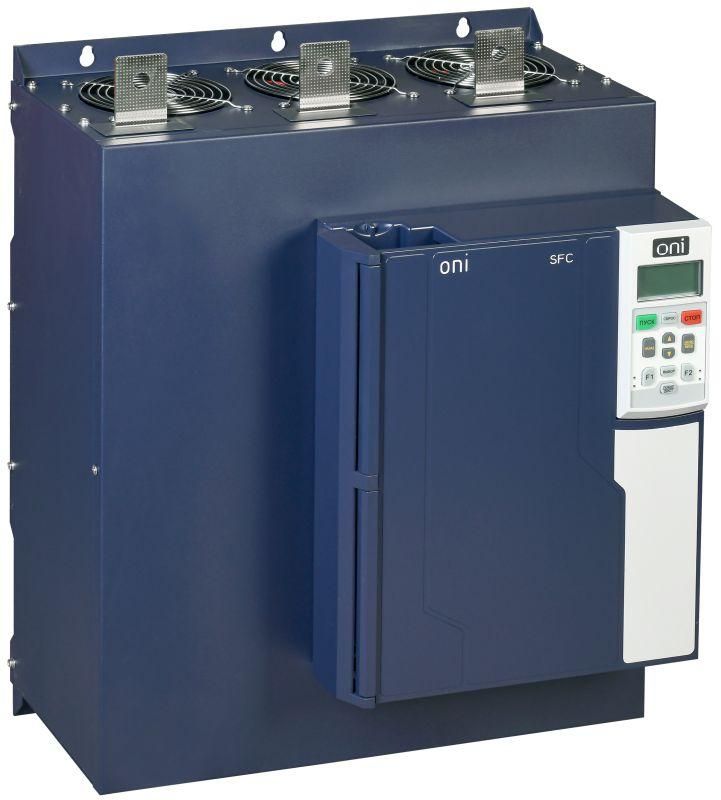

Устройство плавного пуска УПП SFC 3Ф 380В 280кВт 560А Uупр 110-220В - SFC-33-280 IEK

Устройство плавного пуска SFC-33-280 от ONI (IEK) предназначено для мягкий запуск и останов трёхфазных асинхронных двигателей мощностью до 280 кВт, снижая механические нагрузки и перегрузки сети. Серия SFC отличается встроенным байпасом и цифровым управлением - решение для промышленной автоматизации.

Назначение и область применения

Устройство плавного пуска SFC-33-280 применяется для контроля пуска и останова асинхронных двигателей с короткозамкнутым ротором. Подходит для оборудования, где важны плавный набор оборотов и минимизация ударных токов: насосы, компрессоры, вентиляторы, конвейеры, элеваторы, смесители и другие механизмы с высоким моментом инерции.

Технические характеристики

• Мощность: 280 кВт
• Рабочий ток: 560 А
• Напряжение питания: 380 В переменного тока, 3 фазы
• Напряжение управления: 110–220 В переменного тока
• Тип силовой части: тиристоры на всех трёх фазах
• Система управления: цифровая, с русифицированным LCD-пультом
• Встроенный контактный байпас: да, для всей области мощности

Совместимость и монтаж

SFC-33-280 совместим с большинством трёхфазных асинхронных двигателей до 280 кВт. Для установки требуется свободное место в распределительном щите - устройство имеет компактную форму благодаря встроенному байпасу. Монтаж выполняется согласно схеме подключения, указанной в руководстве. Клеммы для силовых проводов и управляющих цепей доступны с передней стороны корпуса. Обязательно соблюдать требования к заземлению и изолированию входящих/выходящих кабелей. Пульт управления подключается через специальный разъём - он выносной, что удобно для оперативного контроля.

Преимущества

• Встроенный байпас исключает необходимость внешнего контактора - экономит место в шкафу и снижает количество точек отказа.
• Цифровая система управления обеспечивает точную регулировку времени разгона, тока пуска и других параметров.
• Rusified LCD-панель позволяет легко настраивать режимы без перевода интерфейса.
• Тиристорная технология + байпас снижают тепловые потери - устройство работает прохладнее и служит дольше.
• Защита от перегрузок, перекоса фаз, заклинивания ротора и аварийного отключения - все функции реализованы внутри устройства.

Ограничения применения

• Не предназначен для работы с однофазными двигателями или синхронными машинами.
• Запрещён пуск при температуре ниже –10 C и выше +40 C - требует условий хранения и эксплуатации в пределах нормы.
• Не используется для частотного регулирования скорости - только плавный пуск и останов.
• Подключение к генераторам или источникам с нестабильным напряжением может вызвать сбои в работе системы управления.
• Не рекомендовано применение во взрывоопасных средах - класс защиты IP20 не предусматривает герметичность.

Примеры использования

• Водонагревательный комплекс: плавный запуск крупного насоса предотвращает гидроудары в трубопроводе.
• Производственный участок: конвейер с тяжёлыми контейнерами начинает движение без рывков, защищая ременные передачи.
• Компрессорная станция: снижение пикового тока при старте уменьшает нагрузку на трансформаторы и счетчики электроэнергии.
• Линия производства пищевых продуктов: вентиляторы с большой массой крыльчатки запускаются безопасно, без вибраций.

Практические советы

• Перед первым запуском проверьте соответствие номинала двигателя и тока - SFC-33-280 рассчитан на 560 А, но допускает работу с меньшим током.
• Избегайте установки рядом с источниками сильных помех (частотники, сварочные аппараты) - это влияет на работу цифровой платы.
• Частый пуск-останов (более 10 раз в час) сокращает срок службы тиристоров; используйте байпас после выхода на рабочую скорость.
• Обновляйте прошивку через USB-порт (при наличии возможности) - новые версии могут исправить ошибки и добавить функции.
• При длительной работе на максимальной нагрузке контролируйте температуру радиаторов - они должны оставаться холодными на ощупь.
