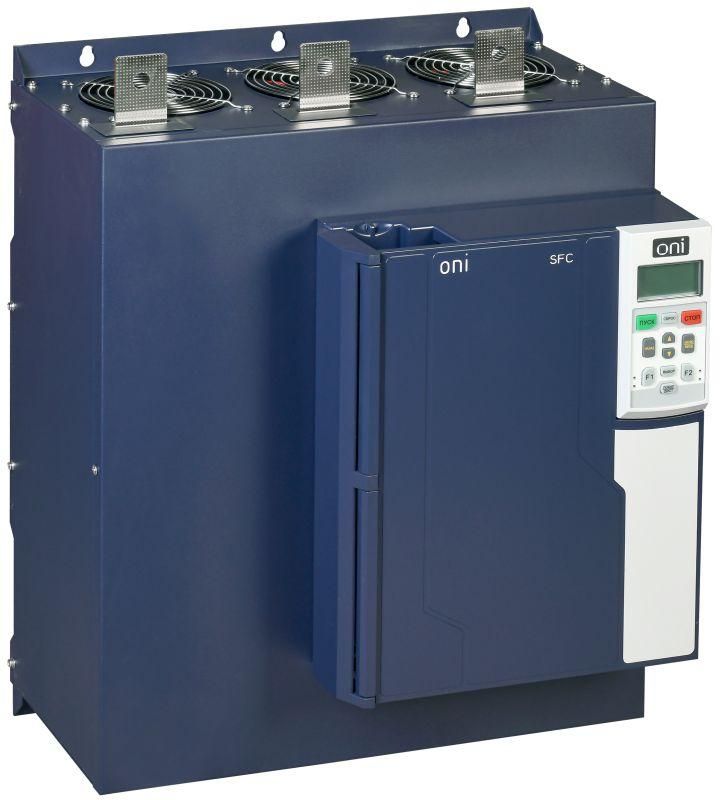

Устройство плавного пуска УПП SFC 3Ф 380В 220кВт 440А Uупр 110-220В - SFC-33-220 IEK

Устройство плавного пуска трехфазное 380В 220кВт 440А, серия SFC от ONI (IEK) обеспечивает мягкий запуск и останов асинхронных двигателей, снижает ударные нагрузки на механику и сеть, а благодаря встроенному байпасу - уменьшает тепловые потери и занимаемый объем в шкафу. Артикул sfc-33-220 предназначен для промышленных систем с высокой мощностью.

Назначение и область применения

Устройство плавного пуска SFC используется для контроля пуска и останова трёхфазных асинхронных с короткозамкнутым ротором. Подходит там, где требуется избежать резких скачков тока: насосы, компрессоры, вентиляторы, конвейеры, элеваторы, станки с большими маховиками. Особенно актуально для сетей с ограниченной мощностью или чувствительными механизмами.

Технические характеристики

• Мощность: 220 кВт
• Рабочий ток: 440 А
• Напряжение питания двигателя: 380 В переменного тока
• Напряжение управления: 110–220 В переменного тока
• Тип силовой части: тиристорный триак на каждой фазе
• Система управления: цифровая с русифицированным LCD-панелью
• Встроенная функция: автоматический обходной контакт (байпас)

Совместимость и монтаж

Устройство плавного пуска SFC совместимо с любыми трёхфазными асинхронными двигателями до 220 кВт. Для установки требует места в распределительном щите с достаточным воздушным зазором вокруг корпуса для теплоотвода. Монтаж выполняется согласно схеме подключения в руководстве - входные клеммы подключаются к сети 380 В, выходные - к двигателю. Контроль осуществляется через выносную панель с кнопками и экраном. Байпас активируется после достижения рабочих оборотов, что исключает нагрев тиристоров во время постоянной работы.

Безопасность и стандарты

Произведено в соответствии с требованиями международных норм IEC/EN 60947-4-2 для устройств плавного пуска. Защита от перегрузки, заклинивания ротора, перегрева и перепадов напряжения реализована программно. Отсутствие открытых токоведущих частей внутри корпуса соответствует классу защиты IP20.

Преимущества

• Встроенный байпас eliminates потребность в отдельном контакторе - экономит место и стоимость сборки шкафа.
• Cухое исполнение без радиаторов вне корпуса - удобнее для компоновки в плотных шкафах.
• Цифровая система управления с русским интерфейсом упрощает настройку и диагностику даже без специального обучения.
• Постепенное нарастание напряжения снижает механические нагрузки на ремни, муфты, зубчатые передачи и валы.
• Энергоэффективность выше, чем при прямом пуске - особенно заметна при многократных циклах запуска.

Ограничения применения

• Не предназначено для однофазных двигателей или синхронных машин.
• Не работает с двигателями, требующими регулируемую скорость вращения - только пуск/останов.
• Запрещён монтаж в условиях повышенной влажности, пыли или химически агрессивной среде без дополнительной герметизации шкафа.
• Из-за наличия тиристоров возможны гармонические искажения в сети - рекомендовано использовать при наличии фильтров на входе при чувствительных нагрузках.
• Не допускается работа при температуре ниже –10C и выше +50C без принудительного охлаждения.

Примеры использования

• Воздушные компрессоры на заводах - предотвращают просадку напряжения при одновременном запуске нескольких единиц.
• Насосные станции водоочистки - защищают трубопроводы от гидроудара при старте.
• Ленточные конвейеры на пищевых производствах - обеспечивают равномерное наблюдение скорости без рывков.
• Подъёмники и лифтовые системы - снижают нагрузку на тросовые механизмы и двигатель.

Практические советы

• Перед первым запуском проверьте соответствие номинального тока двигателя значению 440 А - перегрузка вызывает аварийное отключение.
• Обязательно используйте термореле или датчик температуры на выводах двигателя, так как УПП контролирует только собственный нагрев.
• Частота запусков должна быть меньше 6 раз в час - длительная работа в режиме пуска перегревает тиристоры.
• При замене устройства сохраняйте оригинальную последовательность фаз L1/L2/L3 - неверное подключение приведёт к вращению двигателя в обратную сторону.
• Настройка времени разгона и торможения проводится через LCD-панель - начальные значения подходят для большинства задач, но оптимальные параметры лучше задавать опытным путём.
