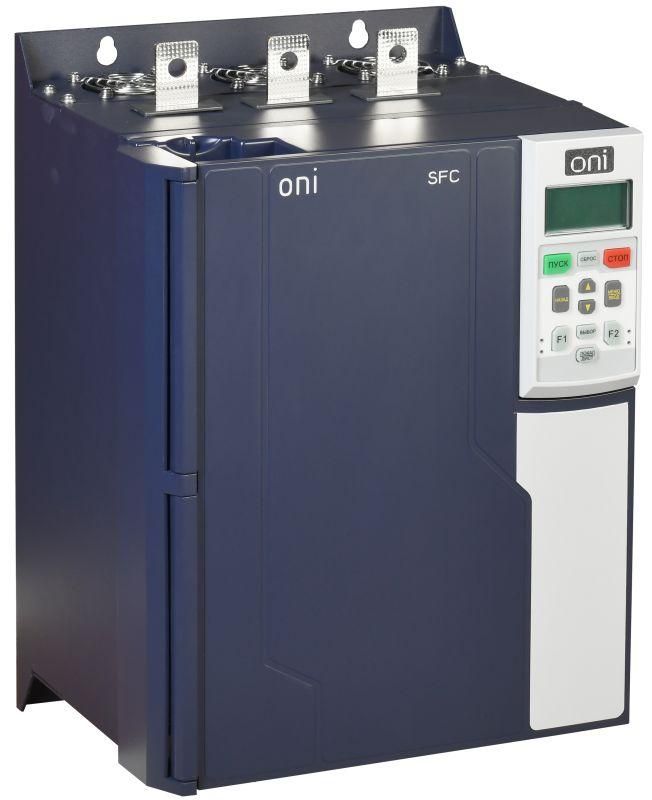

Устройство плавного пуска УПП SFC 3Ф 380В 75кВт 150А Uупр 110-220В ONI SFC-33-75 IEK

Устройство плавного пуска трехфазное 380В 75кВт 150А, серия SFC от ONI (IEK) обеспечивает мягкий запуск и останов асинхронных двигателей, снижая механические и электрические нагрузки. Артикул sfc-33-75 подходит для промышленных систем, где важна надежность и долгий срок службы оборудования.

Назначение и область применения

Устройство плавного пуска SFC предназначено для контроля пуска и останова асинхронных электродвигателей с короткозамкнутым ротором. Применяется там, где резкий старт вызывает перегрузки сети, ударные моменты на передачах или колебания напряжения - например, на насосных станциях, вентиляционных установках, конвейерах, компрессорах и других механизмах с высоким моментом инерции.

Технические характеристики

• Мощность: 75 кВт
• Номинальный ток: 150 А
• Рабочее напряжение питания: 380 В переменного тока, трёхфазное
• Напряжение управления: 110–220 В переменного тока (автоматическая адаптация)
• Тип силовой части: тиристоры на каждой фазе
• Система управления: цифровая с русифицированным LCD-пультом
• Встроенный обходной контактор (байпас): да, для всего диапазона мощности

Совместимость и монтаж

Устройство плавного пуска SFC совместимо с большинством стандартных асинхронных двигателей до 75 кВт. Для монтажа требуется свободное место в распределительном щите - благодаря встроенному байпасу не нужен внешний контактный узел, что экономит до 30% места. Подключение выполняется по схеме: вход - три фазы 380 В, выход - к двигателю, управление - через два провода (L/N) от цепи 110–220 В. Клеммы рассчитаны на медные жилы сечением до 50 мм2. Пульт управления крепится вне корпуса устройства и подключается гибким многожильным кабелем.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-2 и имеет внутреннюю защиту от перегрева, перегрузки, заклинивания ротора и потери фазы. Отсутствие открытых токоведущих частей внутри корпуса исключает риск поражения током при работе с закрытыми крышками. Сертификаты соответствия доступны на сайте производителя ONI.

Преимущества

• Встроенный байпас снижает нагрев тиристоров после выхода на рабочую скорость - продлевает срок службы устройства и снижает потребление энергии в режиме постоянной работы.
• Цифровая система управления с русским интерфейсом упрощает настройку и диагностику даже без специального обучения.
• Отсутствие необходимости в отдельном контакторе байпаса уменьшает количество элементов в шкафе, снижает вероятность отказа и ускоряет сборку.
• Плавный пуск устраняет скачки тока до 70%, защищая кабели, автоматические выключатели и сам двигатель от износа.

Ограничения применения

• Не предназначен для работы с однофазными двигателями, синхронными машинами или двигателями с фазным ротором.
• Запрещён монтаж в условиях повышенной влажности выше 95% без принудительной вентиляции или герметизации шкафа.
• Не рекомендуется использовать в средах с высоким содержанием металлической пыли - требует защиты IP54 и выше.
• При температуре окружающей среды ниже –10 C и выше +50 C возможны сбои в работе; для экстремальных условий требуется дополнительная термостатика.

Примеры использования

• Насосная станция водоснабжения - предотвращает гидроудары в трубопроводе при запуске.
• Конвейерная лента на пищевом производстве - снижает износ ремней и роликов.
• Вентилятор крупного воздуховода - уменьшает нагрузку на сеть во время пуска.
• Компрессоры в цехах с ограниченной мощностью - позволяет запускать оборудование без отключения других приборов.

Практические советы

• Перед первым запуском проверьте соответствие напряжения управления (110–220 В) и убедитесь, что питание на контроллер подано до подачи основного напряжения 380 В.
• Используйте кабель с медными жилами минимальным сечением 25 мм2 для подключения к двигателю - меньшие сечения могут вызвать перегрев при длительной работе.
• При замене старого пускателя - УПП SFC можно установить вместо него без изменения кабельной разводки, если соблюдён посадочный размер и токовые параметры.
• Регулярно очищайте радиаторы устройства от пыли - особенно важно в цехах с металлообработкой.
• Настройка времени разгона и торможения осуществляется через LCD-панель - начальные значения подходят для большинства задач, но оптимальные параметры лучше задавать по рекомендациям завода-изготовителя двигателя.
