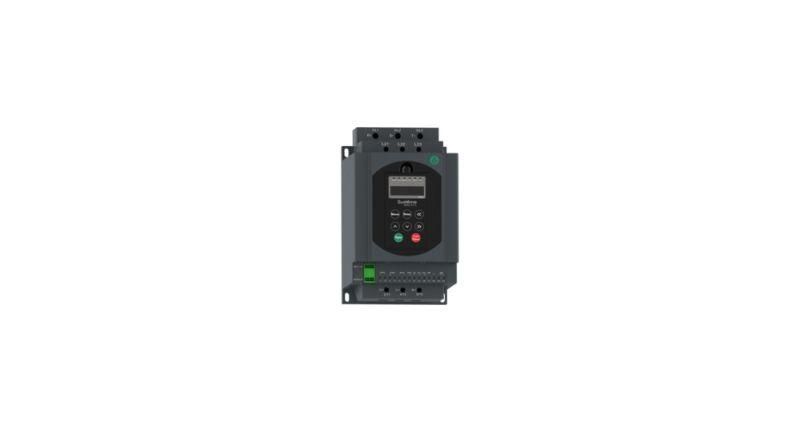

Устройство плавного пуска STS22 15 кВт 32 А без байпасного контактора Systeme Electric STS22D15N4

Устройство плавного пуска STS22 15 кВт 400В без встроенного байпасного контактора от Systeme Electric - решение для мягкой нагрузки на сеть и двигатель при запуске. Подходит для насосов, вентиляторов, конвейеров и других механизмов с высоким моментом старта. Артикул sts22d15n4 обеспечивает точную совместимость с сетью 380–440 В и требует установки внешнего байпасного контактора.

Назначение и область применения

Устройство плавного пуска STS22 15 кВт 400В без встроенного байпасного контактора используется для плавного запуска и остановки трёхфазных асинхронных двигателей мощностью до 15 кВт. Предназначен для оборудования, где важна снижение пиковых токов, уменьшение механических ударов и продление срока службы привода. Применяется в системах водоснабжения, вентиляции, конвейерах, компрессорах и другом промышленном оборудовании. Отличается от моделей с байпасом тем, что не отключает силовые тиристоры после выхода на рабочую скорость - для этого требуется внешний контактор.

Технические характеристики

• Номинальная мощность двигателя: 15 кВт
• Номинальный ток: 32 А
• Номинальное рабочее напряжение: 380...440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220...230 В AC
• Количество фаз: 3
• Степень защиты: IP20 - защищён от прикосновений и пыли, но не герметичен
• Максимальная температура окружающей среды: 40 C
• Охлаждение: естественная конвекция с раздельными воздушными каналами
• Частота пусков: до 12 раз в час
• Габариты: 160×265×164 мм
• Вес: 3 кг
• Дисплей: есть - отображает параметры работы, аварии, ток, напряжение
• Регулировка крутящего момента: да - можно выставить плавный набор оборотов
• Защита от перегрузки: встроенная - автоматически отключает при превышении допустимой нагрузки
• Интерфейс связи: Modbus RTU - позволяет интегрировать в системы автоматизации
• Задание параметров: ручное (на устройстве), дистанционное (через кнопки), через интерфейс Modbus
• Гарантия: 24 месяца
• Покрытие печатных плат: класс 3С2 (EN 60721-3-3) - повышенная устойчивость к влаге, пыли и химическим воздействиям

Совместимость и монтаж

Устройство плавного пуска STS22 15 кВт 400В без встроенного байпасного контактора не имеет внутреннего контактора для шунтирования тиристоров. После выхода двигателя на рабочую частоту необходимо подключить внешний магнитный пускатель (байпас) - иначе тиристоры будут постоянно нагружены, что снизит надёжность и увеличит потери. Монтаж выполняется на DIN-рейку 35 мм. Для подключения используются клеммы с зажимом на 2,5–6 мм2. Убедитесь, что провода не перегреваются - соблюдайте рекомендованное сечение. Размещайте устройство в щите с достаточным свободным пространством вокруг для теплоотвода. Обеспечьте доступ к дисплею и клавишам для настройки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC/EN 60947-4-2 для устройств плавного пуска. Защита от перегрузки реализована по принципу тепловой модели двигателя. Конформное покрытие плат повышает отказоустойчивость в условиях повышенной влажности и загрязнённости воздуха. Сертифицировано для эксплуатации в промышленных помещениях категории 3С2. Не предназначен для взрывоопасных зон.

Преимущества

• Плавный пуск снижает скачки тока до 70%, защищая сеть и оборудование
• Регулируемый крутящий момент - адаптация под тип нагрузки (например, насосы с гидроударами)
• Modbus RTU - возможность удалённого контроля и интеграции в SCADA-системы
• Цифровой дисплей - оперативный мониторинг состояния без дополнительных приборов
• Конформное покрытие - долгий срок службы даже в сырых или пыльных помещениях
• Раздельные воздушные каналы - предотвращают перегрев при длительной работе

Ограничения применения

• Не работает при напряжении ниже 323 В (−15% от 380 В) - возможны сбои или отключение
• Нельзя использовать без внешнего байпасного контактора - иначе тиристоры перегреются
• IP20 - не подходит для открытых площадок, улиц, мест с брызгами воды или активной пылью
• Максимум 12 пусков в час - частые запуски сокращают срок службы тиристоров
• Температура выше 40 C требует принудительного охлаждения или снижения нагрузки
• Не предназначен для реверсивных режимов - только однонаправленный пуск

Примеры использования

• Насосная станция - плавный запуск исключает гидроудары в трубопроводе
• Конвейерная линия - снижение механических нагрузок на ремни и зубчатые передачи
• Вентиляторы крупных помещений - экономия энергии и снижение нагрузки на автоматические выключатели
• Компрессоры - защита от импульсов тока при одновременном включении нескольких единиц
• Автоматизированные производства - интеграция с PLC через Modbus RTU для сбора данных о состоянии двигателя

Практические советы

• Выбирайте внешний байпасный контактор с током не менее 32 А и классом коммутации AC-1
• Проверяйте посадочные размеры - габариты 160×265×164 мм должны подходить под ваш шкаф
• Настройте параметры пуска (время разгона, момент) согласно характеристике двигателя - не используйте заводские значения без проверки
• При установке в жарком помещении - предусмотрите дополнительную вентиляцию или оставьте минимум 10 см свободного пространства сверху и с боков
• Обновляйте прошивку устройства через интерфейс Modbus, если доступны версии от производителя - исправления могут повысить стабильность
• Не закрывайте дисплей крышкой или плёнкой - он нужен для диагностики и быстрого реагирования на ошибки
• Артикул sts22d15n4 - единственная версия без байпаса; другие варианты этой серии имеют встроенный контакт - не путайте!
