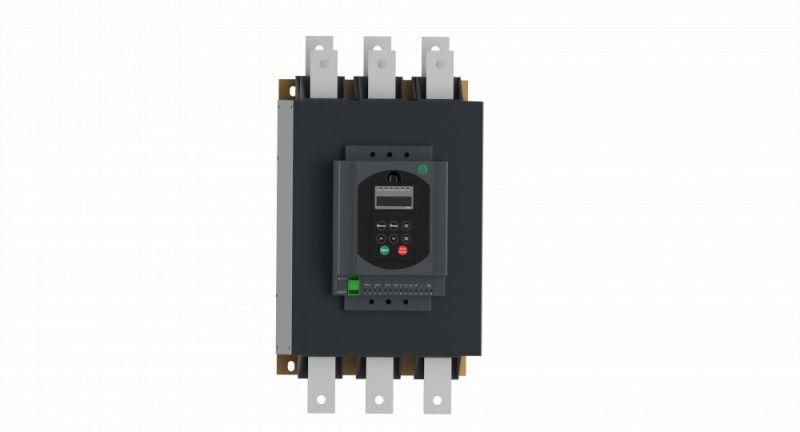

Устройство плавного пуска STS22 160 кВт 400В без байпасного контактора Systeme Electric STS22C16N4

Устройство плавного пуска STS22 160 кВт 400В без встроенного байпасного контактора от Systeme Electric предназначено для мягкой запуска и остановки двигателей мощностью до 160 кВт, снижая механические нагрузки на привод и электрооборудование. Артикул sts22c16n4 - решение для промышленных систем, где важна точная регулировка пусковых параметров и контроль через интерфейсы.

Назначение и область применения

Устройство плавного пуска STS22 160 кВт 400В без встроенного байпасного контактора используется для плавного увеличения напряжения на двигателе при старте и равномерного снижения при остановке. Это предотвращает резкие скачки тока, ударные нагрузки на шестерни, ремни, муфты и валы. Подходит для насосов, вентиляторов, компрессоров, конвейеров, мельниц и других механизмов с высоким моментом инерции. Благодаря отсутствию встроенного байпасного контактора, устройство требует установки внешнего контактора - это позволяет гибко выбирать коммутационную аппаратуру под конкретные условия эксплуатации.

Технические характеристики

• Мощность двигателя: 160 кВт
• Номинальный ток: 300 А
• Напряжение питания: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Степень защиты: IP00 - без корпусной защиты, требуется установка в закрытом щите
• Температура эксплуатации: до +40 C
• Количество пусков в час: до 12 раз
• Охлаждение: естественная конвекция с раздельными изолированными воздушными каналами
• Габариты: 280×534×255 мм
• Вес: 21 кг
• Регулировка крутящего момента: да - можно выставить начальный и конечный уровень момента
• Способы задания параметров: ручная настройка, дистанционное управление, Modbus RTU
• Индикация: встроенный дисплей для отображения состояния, параметров и диагностики
• Защита от перегрузки: встроенная - автоматически отключает двигатель при превышении допустимой нагрузки
• Покрытие печатных плат: класс 3С2 по EN 60721-3-3 - устойчиво к влаге, пыли и химическим воздействиям внутри щита

Совместимость и монтаж

Устройство плавного пуска STS22 160 кВт 400В без встроенного байпасного контактора не имеет встроенного байпаса - обязательным условием является подключение внешнего контактора параллельно силовым тиристорам. После выхода двигателя на рабочую скорость контактор замыкает цепь, переводя двигатель в режим прямого пуска, что снижает потери и нагрев устройства. Монтаж выполняется в распределительном щите с обеспечением доступа к клеммам и вентиляции. Учитывайте посадочные размеры: 280×534×255 мм. Для подключения используйте кабели сечением, соответствующим току 300 А. Клеммы рассчитаны на зажим проводов до 95 мм2. Обеспечьте свободное пространство вокруг устройства - минимум 100 мм сверху и с боков для эффективного теплоотвода.

Безопасность и стандарты

Устройство плавного пуска STS22 соответствует требованиям безопасности IEC 60947-4-2 для устройств плавного пуска. Защита от перегрузки реализована по принципу тепловой модели двигателя. Конформное покрытие плат повышает надежность в условиях повышенной влажности и загрязнённости воздуха внутри щита. Сертифицировано для работы в промышленных сетях с напряжением до 440 В. Не предназначен для взрывоопасных зон.

Преимущества

• Точная регулировка пускового момента снижает износ оборудования
• Modbus RTU позволяет интегрировать устройство в системы автоматизации без дополнительных модулей
• Дисплей упрощает настройку и диагностику - видны текущий ток, температура, ошибки
• Раздельные воздушные каналы обеспечивают стабильную работу даже при длительных циклах пуска
• Класс 3С2 покрытие защищает внутренние элементы от коррозии и загрязнений
• Высокая частота пусков (до 12/ч) - подходит для технологий с частыми циклами

Ограничения применения

• Степень защиты IP00 - нельзя использовать вне закрытого щита; риск поражения током и повреждения от пыли/влаги
• Не работает при температуре выше +40 C - необходим принудительный охладитель или вентиляция помещения
• Обязательно использование внешнего байпасного контактора - без него устройство будет работать постоянно в режиме пуска, перегреваясь
• Запрещена работа в средах с агрессивными газами, парами кислот или масел - несмотря на покрытие, контактные поверхности не защищены
• Не подходит для реверсивных схем - только нереверсивный пуск

Примеры использования

• Водяной насос на очистных сооружениях - плавный пуск исключает гидроудары в трубопроводе
• Конвейерная линия в пищевой промышленности - снижает проскальзывание ленты при старте
• Вентилятор крупного цеха - продлевает срок службы подшипников и привода
• Компрессор в pneumatic системе - уменьшает нагрузку на сеть при одновременном запуске нескольких единиц

Практические советы

• Выбирайте внешний байпасный контактор с номиналом не ниже 300 А и классом коммутации AC-1
• Настройте параметры пуска (время, момент) через дисплей перед первым запуском - оптимальные значения зависят от типа нагрузки
• Подключите Modbus RTU к PLC сразу при монтаже - проще настраивать и мониторить состояние в реальном времени
• Проверяйте температуру щита - если она превышает +35 C, добавьте вентиляцию или радиаторы
• При частых пусках (>8/ч) рекомендуется проверять нагрев тиристоров каждые 3 месяца
• Артикул sts22c16n4 совместим с другими устройствами серии SystemeStart - можно унифицировать запчасти и программирование
