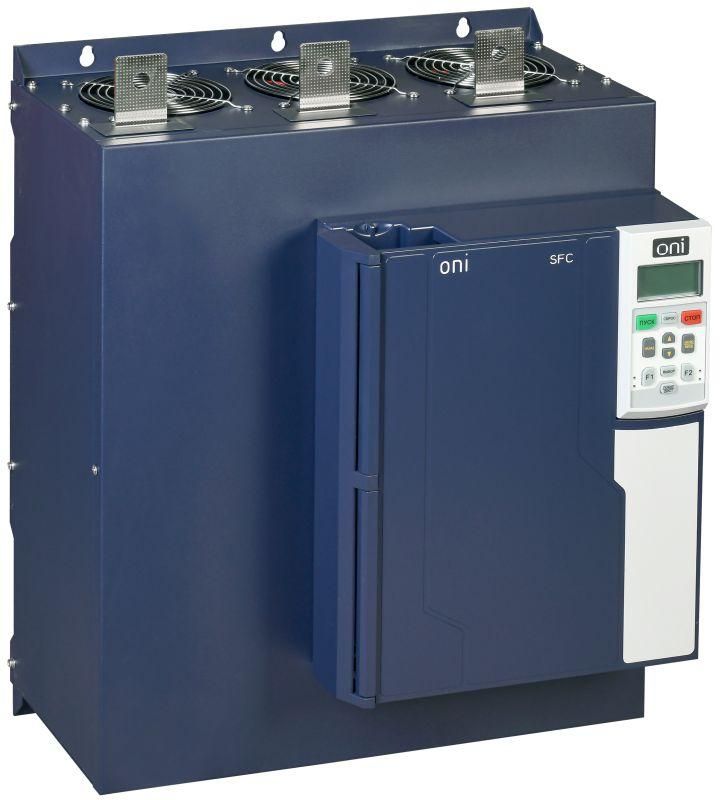

Устройство плавного пуска УПП SFC 3Ф 380В 160кВт 320А Uупр 110-220В - SFC-33-160 IEK

Устройство плавного пуска SFC-33-160 от ONI (IEK) предназначено для мягkiego запуска и останова трёхфазных асинхронных двигателей мощностью до 160 кВт, снижает ударные нагрузки на сеть и механическую передачу, обеспечивая надёжную работу в промышленной автоматике.

Назначение и область применения

Устройство плавного пуска SFC-33-160 применяется для контроля пуска и останова асинхронных с короткозамкнутым ротором. Подходит для насосов, вентиляторов, компрессоров, конвейеров, элеваторов и другого оборудования, где требуется избежать резких скачков тока и механических перегрузок. Особенно эффективно в системах с частыми циклами запуска/останова.

Технические характеристики

• Мощность двигателя: до 160 кВт
• Рабочий ток: 320 А
• Напряжение питания: 380 В +-10%, 50 Гц
• Напряжение управления: 110–220 В переменного тока
• Тип силовой части: тиристорный триак на каждой фазе
• Система управления: цифровая с русифицированным LCD-панелью
• Встроенный байпас: да, на весь диапазон мощности
• Защита: от перегрузки, перегрева, заклинивания ротора, потери фазы, короткого замыкания

Совместимость и монтаж

SFC-33-160 совместим с большинством трёхфазных асинхронных двигателей класса IE2–IE4. Для установки требует свободного места в распределительном щите - учитывайте габариты устройства и зазоры для вентиляции. Монтаж выполняется согласно схеме подключения, указанной в руководстве. Клеммы для силовых проводов рассчитаны на сечение до 95 мм2. Байпас встроен внутренне - внешний контактный контур не нужен, что упрощает сборку шкафа.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-2 и ГОСТ Р 50030.5.1. Обладает встроенной защитой от перегрева, перегрузки и аварийных режимов работы. Все элементы проходят тестирование на соответствие нормам безопасности для промышленного электрооборудования.

Преимущества

• Встроенный байпас исключает потребность во внешнем контакторе - экономит место в шкафу и снижает количество точек отказа
• Cухое охлаждение за счёт оптимального теплового дизайна - не требует принудительной вентиляции при работе в пределах номинала
• Цифровая система управления с русским интерфейсом упрощает настройку и диагностику даже без специализированного обучения
• Плавный пуск снижает пиковую нагрузку на сеть, уменьшая риск срабатывания автоматических выключателей
• Срок службы выше, чем у аналогичных моделей без байпаса - тиристоры работают лишь during пуска/останова, основная работа - через байпас

Ограничения применения

• Не предназначен для однофазных двигателей
• Не рекомендован для постоянной работы в условиях температур ниже –10 C или выше +50 C без дополнительного охлаждения
• Запрещён пуск при наличии значительного противодействующего момента (например, нагруженный конвейер) - возможен перегрев
• Не используется для регулирования скорости вращения - только управление пуском и остановом
• Подключение к сети с высоким уровнем гармоник (>5%) может вызвать некорректную работу системы управления

Примеры использования

• Водяной насос в системе водоснабжения - плавный запуск предотвращает гидроудары в трубопроводе
• Вентиляционная установка в промышленном цеху - снижает нагрузку на сеть при одновременном включении нескольких единиц
• Ленточный конвейер на пищевом предприятии - минимизирует износ ремней и роликов
• Компрессор воздушной станции - устраняет проседание напряжения при старте

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 и U/V/W двигателя - неверная последовательность может привести к вращению в обратную сторону
• Настройте время разгона и торможения в соответствии с типом механизма - слишком быстрый пуск сводит на нет преимущество УПП
• Обеспечьте доступ к кнопкам и экрану LCD для обслуживания - устройство нельзя полностью спрятать за дверью шкафа
• Измеряйте температуру корпуса после 1 часа непрерывной работы - если более 60 C, проверьте вентиляцию шкафа
• При длительной эксплуатации вне гарантийного периода периодически контролируйте состояние байпасного контактора - он остаётся единственной движущейся деталью внутри
