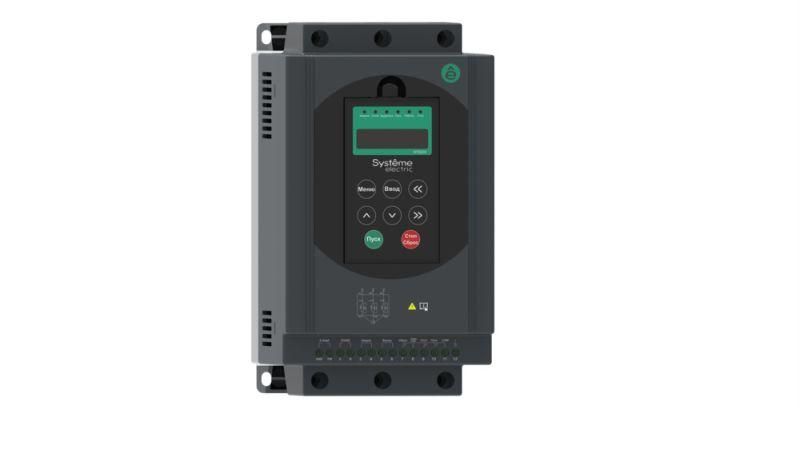

Устройство плавного пуска STS22 30 кВт 400В со встр. байпасным контактором | STS22D30N4X SE APC

Устройство плавного пуска STS22 30 кВт 400В со встроенным байпасным контактором от Systeme Electric обеспечивает мягкий запуск и остановку трёхфазных двигателей мощностью до 30 кВт, снижая механические и электрические нагрузки на оборудование. Артикул sts22d30n4x включает в себя встроенный байпас и модуль Modbus RTU, что упрощает монтаж и интеграцию в автоматизированные системы.

Назначение и область применения

Устройство плавного пуска STS22 30 кВт 400В со встроенным байпасным контактором применяется для плавного запуска и остановки асинхронных двигателей без реверса. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других устройств, где требуется исключение резких скачков тока и ударных нагрузок на приводную систему. Благодаря встроенному байпасу, после выхода двигателя на рабочую скорость контактор замыкает цепь напрямую - это снижает нагрев силовой части устройства и продлевает срок службы.

Технические характеристики

• Номинальная мощность двигателя: 30 кВт
• Номинальный ток: 60 А
• Номинальное рабочее напряжение: 380–440 В переменного тока (3 фазы)
• Напряжение цепи управления: 220–230 В AC
• Тип пуска: нереверсивный
• Встроенная защита от перегрузки: да (настраивается)
• Регулировка крутящего момента: да (можно выставить плавный набор оборотов)
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытом щите)
• Дисплей: есть, для отображения параметров и диагностики
• Способы задания параметров: ручная настройка на панели, дистанционно через Modbus RTU
• Максимальное количество пусков в час: до 12
• Охлаждение: естественная конвекция воздуха с раздельными изолированными каналами
• Габариты (Ш×В×Г): 150 × 265 × 170 мм
• Вес: 3,3 кг
• Гарантия: 24 месяца
• Конформное покрытие плат: класс 3C2 (EN 60721-3-3) - устойчиво к влаге, пыли и химическим воздействиям внутри корпуса

Совместимость и монтаж

Устройство плавного пуска STS22 30 кВт 400В со встроенным байпасным контактором совместимо с большинством трёхфазных асинхронных двигателей до 30 кВт. Монтаж выполняется в распределительном шкафу с соблюдением зазоров для вентиляции. В комплекте идут кабельные наконечники с вилкой 20–25 mm² (M6) - они подходят для подключения медных проводов сечением до 25 мм2. Учитывайте, что IP00 не защищает от попадания пыли и влаги - корпус должен быть установлен в закрытый щит с степенью защиты не ниже IP54. Для подключения управления используйте два провода на 220 В; для Modbus - экранированный двупарный кабель с терминатором на конце линии.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования категории III и имеет конформное покрытие печатных плат по классу 3C2 (EN 60721-3-3), что повышает надёжность работы в условиях повышенной влажности и загрязнённости воздуха внутри шкафа. Защита от перегрузки реализована внутренне - она отслеживает ток и время работы, предотвращая перегрев двигателя. Отсутствие встроенной защиты от короткого замыкания требует обязательной установки внешнего автомата или предохранителей согласно нормам ПУЭ.

Преимущества

• Встроенный байпасный контактор - не требует внешнего устройства, экономит место в шкафу и снижает стоимость монтажа
• Modbus RTU позволяет интегрировать устройство в SCADA-системы и ПЛК без дополнительных модулей
• Настройка крутящего момента и времени разгона - оптимизация под конкретный технологический процесс
• Цифровой дисплей - удобная визуализация текущих значений тока, температуры, ошибок
• Раздельные воздушные каналы - обеспечивают равномерное охлаждение даже при длительной работе
• Конформное покрытие - увеличивает долговечность в промышленной среде

Ограничения применения

• Не предназначен для реверсивных режимов - нельзя менять направление вращения
• IP00 - нельзя использовать вне закрытого электрошкафа
• Максимум 12 пусков в час - не подходит для частых циклических операций (например, в крановых механизмах)
• Требуется внешняя защита от КЗ - автовыключатель или предохранители должны быть выбраны отдельно
• Не работает при напряжении ниже 323 В (−15% от 380 В) - возможны отказы при просадках сети

Примеры использования

• Водяной насос в системе водоснабжения - плавный запуск исключает гидроудары в трубах
• Конвейер на пищевом производстве - регулируемый момент предотвращает проскальзывание ленты
• Вентилятор в HVAC-системе - снижение пускового тока уменьшает нагрузку на сеть
• Компрессор для pneumatic systems - защита от перегрузки продлевает жизнь обмоткам двигателя

Практические советы

• При монтаже проверьте соответствие сечения кабеля и наконечников - используйте только рекомендованные 20–25 мм2
• Для Modbus RTU подключайте экран кабеля к шине заземления шкафа в одной точке
• Настройку параметров начинайте с заводских значений - затем корректируйте время разгона и момент по реакции машины
• Избегайте установки рядом с источниками тепла - хотя есть раздельные каналы, перегрев всё равно сокращает срок службы
• Проверяйте уровень напряжения перед первым запуском - падение ниже 323 В вызывает аварийную остановку
• Обновляйте прошивку через Modbus, если доступны версии от производителя - иногда исправляются ошибки диагностики
