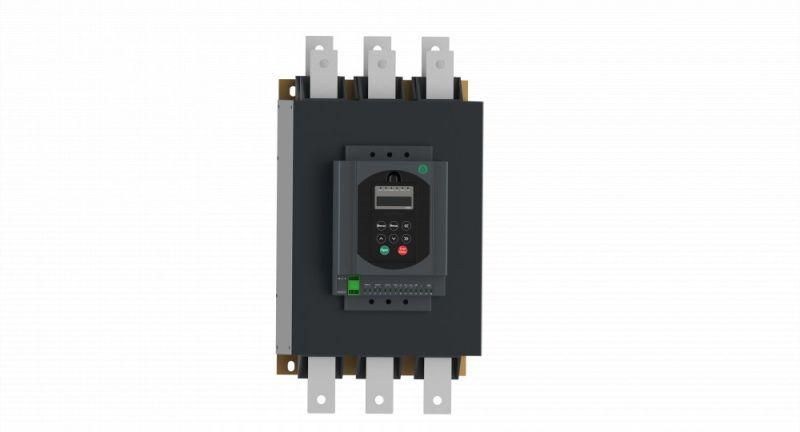

Устройство плавного пуска STS22 75 кВт 400В без встр. байпасного контактора | STS22D75N4 SE APC

Устройство плавного пуска STS22 75 кВт 400В без встроенного байпасного контактора - это решение для мягкой нагрузки на сеть и механику при запуске двигателей мощностью до 75 кВт. Бренд Systeme Electric предлагает эту модель в серии SystemeStart, где акцент сделан на надёжность и точную регулировку. Артикул sts22d75n4 предназначен для установки в системах, требующих контроля пускового тока без автоматического переключения на шунтирование.

Назначение и область применения

Устройство плавного пуска STS22 75 кВт 400В без встроенного байпасного контактора используется для плавного запуска и остановки трёхфазных асинхронных двигателей. Подходит для оборудования, где важна защита от ударных нагрузок: насосы, компрессоры, конвейеры, вентиляторы, мельницы, транспортеры. Отсутствие встроенного байпасного контактора означает, что после выхода двигателя на рабочую скорость необходимо подключить внешний контактор для снижения потерь на тиристорах. Это делает устройство гибким для проектов с высокими требованиями к энергоэффективности и долговечности.

Технические характеристики

• Мощность двигателя: 75 кВт
• Номинальный ток: 152 А
• Напряжение питания: 380–440 В переменного тока, 3 фазы
• Напряжение цепи управления: 220–230 В
• Степень защиты: IP00 - без корпусной защиты, требуется установка в электрошкафу
• Температура эксплуатации: до +40 C
• Количество пусков в час: до 12 раз
• Регулировка крутящего момента: да - позволяет настраивать усилие при старте под конкретную нагрузку
• Интерфейс управления: ручной (панель), дистанционный (кнопки), Modbus RTU - для интеграции в системы автоматизации
• Дисплей: есть - отображает текущий режим, параметры, аварии
• Охлаждение: естественная конвекция с раздельными воздушными каналами - повышает надёжность при длительной работе
• Габариты (Ш×В×Г): 280 × 534 × 255 мм
• Вес: 21 кг
• Гарантия: 24 месяца
• Покрытие печатных плат: класс 3С2 по EN 60721-3-3 - устойчиво к влаге, пыли и химическим воздействиям внутри шкафа

Совместимость и монтаж

Устройство плавного пуска STS22 75 кВт 400В без встроенного байпасного контактора совместимо с любыми трёхфазными двигателями до 75 кВт, соответствующими напряжению 380–440 В. Для работы обязательна установка внешнего байпасного контактора - он замыкает цепь после выхода двигателя на полную скорость, чтобы исключить нагрев тиристоров. Монтаж выполняется в закрытом щите с достаточным охлаждением. Учитывайте габариты: устройство занимает значительное место - 534 мм в высоту. Подключение силовых клемм - сверху и снизу; управление - через клеммы на передней панели. Разъёмы Modbus RTU позволяют подключить к PLC или HMI без дополнительных модулей.

Безопасность и стандарты

Устройство плавного пуска STS22 75 кВт 400В без встроенного байпасного контактора имеет встроенную защиту двигателя: от перегрузки, перегрева, блокировки ротора, перекоса фаз и пропадания одной фазы. Соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Конформное покрытие плат обеспечивает устойчивость к конденсату и загрязнениям в условиях промышленного шкафа. Однако IP00 требует соблюдения правил безопасности: работа возможна только в защищённом помещении, доступ к токоведущим частям запрещён при включенном питании.

Преимущества

• Точная настройка пускового момента снижает механический износ привода
• Modbus RTU встроен - не нужен внешний адаптер для связи с системой управления
• Цифровой дисплей упрощает диагностику и настройку без компьютера
• Раздельные воздушные каналы обеспечивают равномерное охлаждение и продлевают срок службы
• Конформное покрытие плат увеличивает надёжность в агрессивных средах (пыль, влага в шкафу)
• Поддержка дистанционного управления - удобно для удалённых объектов

Ограничения применения

• Не применяется в открытых помещениях - степень защиты IP00 требует установки в электрошкафу
• Обязательно использование внешнего байпасного контактора - без него устройство будет перегреваться при длительной работе
• Максимально допустимо 12 пусков в час - частые запуски приведут к перегреву и отказу
• Не подходит для однофазных двигателей или сетей ниже 380 В
• Высокий вес (21 кг) и габариты усложняют транспортировку и монтаж в ограниченных пространствах

Примеры использования

• Водяной насос на очистных сооружениях - плавный запуск предотвращает гидроудары в трубопроводе
• Конвейер в пищевой промышленности - снижение пикового тока защищает автоматические выключатели
• Вентилятор в цехе с высокой запылённостью - конформное покрытие защищает платы от оседающей пыли
• Компрессор в заводской сети - возможность настройки момента позволяет избежать проскальзывания ремней

Практические советы

• Выбирая устройство плавного пуска STS22 75 кВт 400В без встроенного байпасного контактора, проверьте соответствие номинала вашего двигателя - 75 кВт максимум, ток не выше 152 А
• Закажите внешний байпасный контактор заранее - он необходим для нормальной работы, иначе устройство выйдет из строя
• При монтаже оставьте минимум 10 см свободного пространства вокруг устройства для лучшего теплоотвода
• Настройку параметров начинайте с рекомендаций завода-изготовителя - особенно важно правильно задать время разгона и момент пуска
• Для удалённого контроля используйте Modbus RTU - можно подключить к SCADA-системе без дополнительных затрат
• Не забывайте про периодическую проверку состояния клемм и вентиляционных каналов - даже при IP00 грязь может засорить воздуховоды
