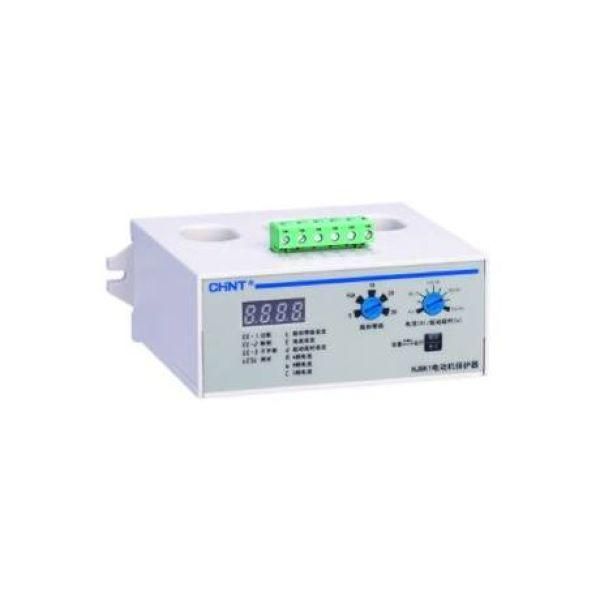

Комплексное защитное устройство для двигателей NJBK1-80 1A-5A AC380В | 281181 CHINT

Устройство защитное комплексное для двигателей NJBK1-80 1А-5А AC380В от CHINT обеспечивает надёжную защиту электродвигателей от перегрузок, обрывов фаз и дисбаланса токов. Подходит для систем с напряжением до 380 В и током от 1 до 5 А, легко устанавливается благодаря съёмным клеммам и винтовому подключению.

Назначение и область применения

Устройство защитное комплексное для двигателей NJBK1-80 1А-5А AC380В предназначено для защиты трёхфазных асинхронных от аварийных ситуаций: перегрева из-за длительной перегрузки, обрыва одной из фаз, неравномерного распределения тока между фазами. Применяется в промышленном оборудовании - насосах, компрессорах, вентиляторах, конвейерах, где важна бесперебойная работа мотора. Учитывает режимы постоянной и периодической нагрузки.

Технические характеристики

• Тип тока: переменный, 50 Гц
• Номинальное напряжение питания: 380 В
• Номинальное напряжение управления: 380 В - питание устройства работает от того же сетевого напряжения, что и двигатель
• Диапазон регулируемого тока: 1–5 А - подбирается под мощность защищаемого двигателя
• Изоляционное напряжение: до 690 В - позволяет использовать устройство в сетях с повышенными требованиями к изоляции
• Количество измерительных цепей: 3 - контроль тока по каждой фазе
• Количество нормально разомкнутых контактов: 2 - один сигнализации, второй - для отключения цепи управления
• Подключение: винтовые зажимы - надёжное и проверенное решение для промышленной среды
• Регистрация неисправностей: да - сохраняет информацию о последней причине отключения (например, “обрыв фазы”)
• Съёмные клеммы: да - позволяют демонтировать устройство без отсоединения проводов

Совместимость и монтаж

Устройство NJBK1-80 1А-5А AC380В совместимо с контактными аппаратами и магнитными пускателями, используемыми в классических схемах управления двигателями. Монтаж выполняется на DIN-рейку шириной 35 мм. Для подключения используются три входящих фазных провода и два выходных контакта - они подключаются в цепь управления пускателя. Благодаря съёмным клеммам можно заменить устройство без откручивания проводов - это экономит время при обслуживании.

Безопасность и стандарты

NJBK1-80 соответствует требованиям к устройствам защиты электродвигателей согласно ГОСТ Р 50030.5.1 и IEC 60947-4-1. Номинальное изолирующее напряжение 690 В гарантирует безопасную работу даже при кратковременных скачках напряжения. Отказ от механических тепловых элементов повышает точность срабатывания и снижает риск ложных срабатываний.

Преимущества

• Высокая точность срабатывания - электронная система реагирует быстрее и точнее, чем термореле
• Фиксация причины отказа - помогает оперативно диагностировать проблему без лишних проверок
• Гибкая настройка тока - диапазон 1–5 А покрывает большую часть маломощных двигателей
• Экономия времени при сервисе - съёмные клеммы исключают необходимость отпаивать/откручивать провода
• Стабильная работа при колебаниях сети - не зависит от температуры окружающей среды так сильно, как аналогичные тепловые реле

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требует трёхфазного питания
• Максимальный ток защиты - 5 А; для более мощных двигателей (до 400 А) нужны другие модели серии NJNK1-80
• Не имеет функции автоматического восстановления - после срабатывания требуется ручное включение
• Не защищает от короткого замыкания - необходимо применять дополнительно предохранители или автоматы
• Чувствителен к внешним помехам - рекомендовано прокладывать силовые и управляющие провода отдельно

Примеры использования

• Защита насосов воды в системах водообеспечения
• Обеспечение безопасности вентиляторов в HVAC-системах
• Контроль работы шнековых конвейеров на пищевых производствах
• Защита компрессоров холодильных установок
• Автоматизация линий с маломощными серводвигателями

Практические советы

• Настройте ток срабатывания точно по паспортному значению двигателя - не допускайте завышения, чтобы не потерять защиту
• Проверьте соответствие напряжения питания устройства (380 В) и питающего контура - неверное напряжение вызовет некорректную работу
• При использовании в условиях высокой запылённости - следите за состоянием винтовых клемм, возможна окисление
• После каждого срабатывания проверяйте состояние сети и самого двигателя - часто причина - не сама защита, а неисправность мотора
• Для удобства обслуживания - заранее подготовьте сменное устройство NJBK1-80 1А-5А AC380В, особенно если оборудование работает круглосуточно
