Выключатель дифференциальный (УЗО) (селективный) 2п 80А 300мА тип AC PROxima | elcb-2-80-300S-em-pro EKF

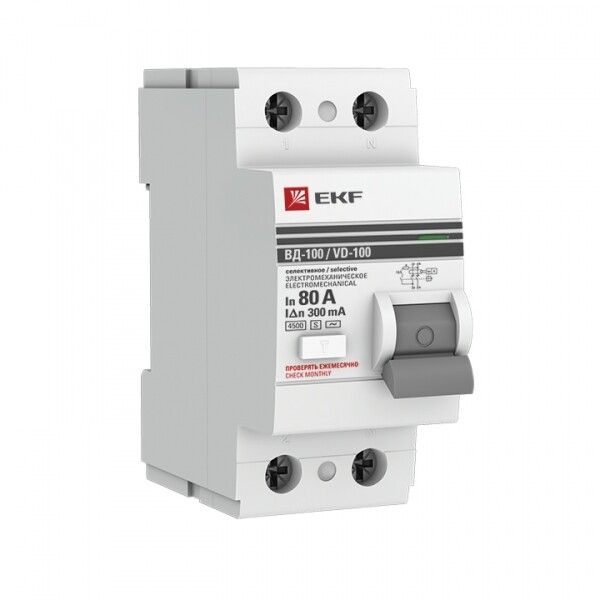

Выключатель дифференциального тока (УЗО) селективный 2 полюса 80А 300мА тип AC электромеханический ВД-100 от EKF PROxima предназначен для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Это надёжное электромеханическое устройство, подходящее как для бытовых, так и для промышленных сетей 400 В.

Назначение и область применения

УЗО ВД-100 защищает от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте с заземлёнными частями оборудования или случайном прикосновении к токоведущим элементам. Он не защищает от перегрузок и КЗ - эти функции выполняют автоматические выключатели, которые должны использоваться вместе с этим УЗО. Применяется в распределительных щитах жилых домов, офисов, производственных цехов, на объектах с высокой нагрузкой: конвейеры, насосы, сварочные аппараты, системы вентиляции.

Технические характеристики

• Номинальный ток: 80 А - выдерживает постоянную нагрузку до этого значения
• Дифференциальный ток срабатывания: 300 мА - отключает при утечке выше этой величины
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный для большинства бытовых и промышленных систем)
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380/220 В
• Напряжение изоляции: 660 В - обеспечивает безопасную работу при кратковременных скачках
• Отключающая способность: 4,5 кА - способен прервать ток короткого замыкания до этого уровня
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к грозовым импульсам
• Частота: 50 Гц - оптимизирован для российских сетей
• Сечения проводов: 1–25 мм2 - подходит для медных проводов всех распространённых сечений
• Рабочая температура: от -10C до +50C - допустимый диапазон для установки внутри помещений
• Степень защиты: IP20 - защищено от прикосновения пальцев, но не от пыли и влаги; требует установки в закрытом щите
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, в том числе с колебаниями влажности
• Степень загрязнения: 2 - предназначено для нормальных условий без пылевых осаждений и конденсата
• Модульная ширина: 2 модуля - занимает 36 мм в щите
• Глубина монтажа: 66 мм - требуется свободное пространство за DIN-рейкой

Совместимость и монтаж

УЗО ВД-100 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы - вход снизу, выход сверху (по правилам ПУЭ). Совместим со всеми автоматами, соответствующими классу B, C, D, с номиналом до 80 А. Обязательно используйте пару: УЗО + автоматический выключатель. Для селективной схемы рекомендуется сочетание с другими УЗО, имеющими меньший дифток (например, 30 мА) на ответвлениях - тогда при утечке в одной ветви отключится только нужный УЗО, а основной останется в работе.

Безопасность и стандарты

УЗО ВД-100 соответствует ГОСТ Р 51329-2013 (эквивалент МЭК 61543-1995) - международному стандарту на устройства защитного отключения. Электромеханическая конструкция гарантирует работоспособность даже при отсутствии напряжения питания - не зависит от внешнего источника, что делает его более надёжным, чем электронные аналоги. Сертифицирован для использования в системах TN-S, TN-C-S, TT.

Преимущества

• Селективное исполнение - позволяет организовать многоступенчатую защиту без массового отключения всей сети
• Кратковременная задержка срабатывания - исключает ложные срабатывания при кратковременных импульсах утечки (например, при запуске двигателей)
• Электромеханический принцип действия - не требует внешнего питания, работает при любых условиях
• Длинный срок гарантии - 84 месяца (7 лет) - подтверждает качество сборки и материалов
• Поддержка дополнительной комплектации - можно установить блоки сигнализации, дистанционного отключения, фиксатора положения

Ограничения применения

• Не применяется в сетях с постоянным током утечки - только для переменного тока (AC)
• Не защищает от перегрузок и коротких замыканий - обязательно использование с автоматическим выключателем
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в неотапливаемых щитовых без дополнительной защиты
• Рабочая температура не ниже -10C - не подходит для неотапливаемых щитовых зимой в регионах с суровым климатом
• Не рекомендовано применение в сетях с высоким уровнем гармоник (>5%) без предварительной проверки

Примеры использования

• Главный УЗО в этажном щите многоквартирного дома с нагрузкой до 80 А
• Защита группы мощных станков на заводе - предотвращает пожары при пробоях изоляции
• Щит управления насосной станцией - снижает риск аварий при повышенной влажности
• Объекты с длинными кабельными линиями - где естественные утечки близки к порогу срабатывания

Практические советы

• Выбирая УЗО ВД-100, убедитесь, что автомат перед ним имеет номинал ≤80 А и одинаковый класс отключения
• При монтаже соблюдайте полярность - L и N должны быть правильно подключены
• Проверьте посадочный диаметр клемм - он рассчитан на провода 1–25 мм2; не затягивайте слишком сильно - есть риск повредить контакт
• Для селективной схемы: УЗО с 300 мА ставьте на ввод, а 30 мА - на оконечные точки (розетки, светильники)
• Тестируйте устройство кнопкой “T” каждый месяц - особенно после ремонта или изменения нагрузки
• Если планируете установку в холодном помещении - выбирайте место с минимальными перепадами температур или используйте термокабель
