Выключатель дифференциальный (УЗО) ВД1-63-4216-А-УХЛ4 4п 16А 30мА тип A | 221968 КЭАЗ

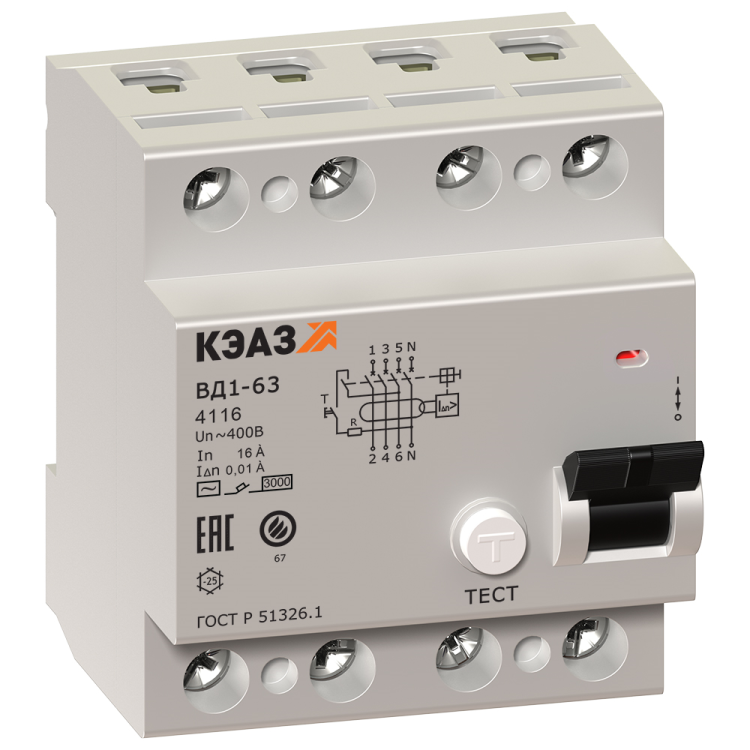

Выключатель дифференциального тока (УЗО) ВД1-63-4216-А-УХЛ4 от КЭАЗ - четырёхполюсное устройство, предназначенное для защиты людей от поражения электрическим током за счёт отключения цепи при утечке более 30 мА. Не имеет встроенной защиты от перегрузок и коротких замыканий, поэтому применяется совместно с автоматическими выключателями. Подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов.

Назначение и область применения

УЗО ВД1-63-4216-А-УХЛ4 обеспечивает защиту от опасных утечек тока в сетях переменного тока 400 В. Его задача - быстрое отключение питания при появлении дифференциального тока выше 30 мА, что предотвращает поражение человека электричеством. Устройство не защищает от перегрузок или коротких замыканий - эти функции выполняют автоматические выключатели, которые устанавливаются перед УЗО. Применяется в трёхфазных цепях с нулевым проводником, где требуется высокий уровень безопасности: например, в группах розеток, на входе в квартиру, в производственных зонах с оборудованием класса I, в бассейнах, банях, кухнях.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может пропускать без повреждений;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека;
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от частотных преобразователей, светодиодных драйверов);
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно; при утечке отключаются все контакты;
• Номинальное напряжение: 400 В - работает в трёхфазной сети 230/400 В;
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания при наличии внешнего автомата;
• Устойчивость к импульсным токам: 4 кА - выдерживает кратковременные скачки тока (например, от грозовых разрядов);
• Номинальное импульсное напряжение: 4 кВ - устойчивость к высоковольтным импульсам в сети;
• Частота: 50 Гц - предназначено для сетей с промышленной частотой;
• Модульная ширина: 4 М - занимает 4 стандартных модуля на DIN-рейке (72 мм);
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить мощные медные провода;
• Глубина монтажа: 5,5 мм - минимальный зазор между задней стенкой щита и корпусом устройства;
• Рабочая температура: -25…+40 C - подходит для установки в неотапливаемых помещениях, на улице внутри щитов;
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги - требует установки в закрытом щите;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с повышенной влажностью;
• Способ монтажа: на DIN-рейку - стандартный способ крепления в электрощитах;
• Нормативный документ: ТУ3422-075-05758109-2013 - соответствует внутренним техническим условиям завода.

Совместимость и монтаж

УЗО ВД1-63-4216-А-УХЛ4 устанавливается на DIN-рейку в распределительном щите. Для работы необходимо наличие внешних автоматических выключателей на каждую фазу - они обеспечивают защиту от перегрузок и КЗ. Обязательно подключение нулевого проводника через нулевую шину, которая должна быть изолирована от корпуса щита. Нельзя использовать с системами TN-C - требуется система TN-S или TT с отдельным PE-проводником. Подключение кабелей: фазы L1–L3 и N - на верхние клеммы, нагрузка - на нижние. Сечение до 35 мм2 допускается без переходных колец. Минимальный зазор для монтажа - 5,5 мм сзади, чтобы не задеть другие элементы щита.

Безопасность и стандарты

УЗО ВД1-63-4216-А-УХЛ4 соответствует требованиям ТУ3422-075-05758109-2013 и проектировалось с учётом норм ПУЭ для защиты от поражения электрическим током. Тип A гарантирует срабатывание даже при наличии пульсирующего постоянного тока утечки - важное условие для современных устройств с импульсными источниками питания. Отключение происходит менее чем за 0,3 секунды при достижении 30 мА. Однако, поскольку устройство не имеет собственной защиты от КЗ, его применение без автоматического выключателя запрещено правилами безопасности.

Преимущества

• Поддержка типа A - надёжная работа с современным оборудованием (ИБП, LED-драйверы, частотники);
• Высокая импульсная стойкость (4 кА) - снижает риск выхода из строя при грозовых перенапряжениях;
• Широкий диапазон температур (-25…+40 C) - можно устанавливать в неутепляемых щитах;
• Модульная конструкция - легко интегрируется в стандартные щиты шириной 4 модуля;
• Низкая глубина монтажа (5,5 мм) - экономит место в плотных щитах;
• Доступная цена в серии “Бюджетный модуль” - оптимальное соотношение цены и функционала для массового применения.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно использование с автоматическим выключателем;
• Не подходит для однофазных цепей без нуля - требует наличия четвёртого провода (N);
• Не используется в системах TN-C - требует разделения PEN на PE и N;
• IP20 - нельзя устанавливать во влажных местах вне герметичных щитов;
• Не рекомендуется для цепей с постоянным током утечки - только переменный и пульсирующий постоянный ток;
• Не предназначен для управления нагрузкой - только защита, не является обычным рубильником.

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома;
• Общий входной УЗО для всей квартиры или офиса после главного автомата;
• Щит на производстве для защиты станков с частотными преобразователями;
• Установка в щите насосной станции или системы вентиляции с электроникой;
• Защита освещения в подвале или на улице, если питание подаётся по трёхфазной схеме с нулём.

Практические советы

• Перед установкой проверьте, есть ли в вашей сети отдельный PE-проводник - УЗО не будет работать в старых системах TN-C;
• Выбирайте автоматический выключатель с номиналом 16 А или ниже, чтобы он не превышал возможности УЗО;
• Проверяйте тестовую кнопку на УЗО ежемесячно - она имитирует утечку и подтверждает работоспособность;
• Не используйте удлинители или переходники после УЗО - это снижает эффективность защиты;
• При установке в щит с несколькими УЗО - делайте селективную координацию (время срабатывания) для исключения ложных отключений;
• При использовании в холодных помещениях - следите, чтобы конденсат не попадал на клеммы, особенно зимой.
