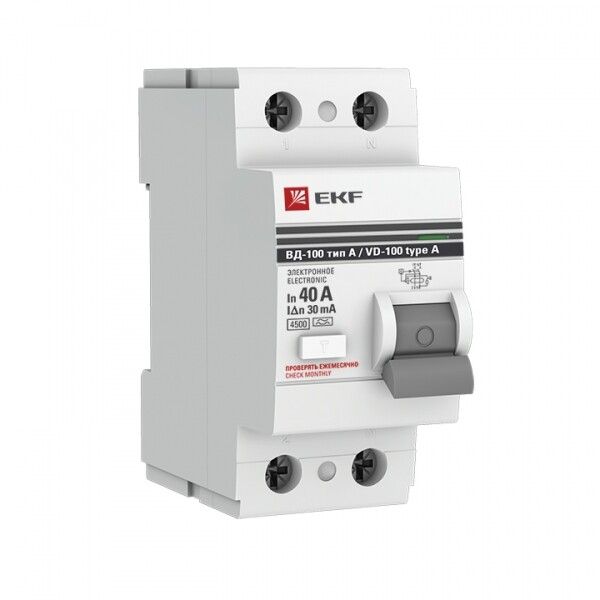

Выключатель дифференциальный (УЗО) ВД-100 2п 40А 30мА (тип А, электронный) PROximа | elcb-2-40-30-e-А-pro EKF (замена - E1026MA4030) elcb-2-40-30-e-a-pro

Выключатель дифференциального тока (УЗО) ВД-100 2 полюса 40А 30мА тип A электронный от бренда EKF серии PROxima предназначен для защиты людей от поражения электрическим током и предотвращения возгораний, вызванных утечками тока. Это надёжное решение для бытовых и промышленных сетей переменного тока.

Назначение и область применения

УЗО ВД-100 защищает от поражения током при случайном прикосновении к повреждённой изоляции или металлическим частям оборудования, оказавшимся под напряжением. Также оно предотвращает возгорание, вызванное длительными утечками тока, которые не фиксируются обычными автоматами. Устройство применяется в жилых домах, офисах, на производстве - там, где есть риск утечек через заземление или человеческий контакт. Обязательно используется в паре с автоматическим выключателем, который обеспечивает защиту от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без срабатывания
• Дифференциальный ток: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для человека
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств, светодиодных светильников)
• Количество полюсов: 2 - защищает один фазный и один нулевой проводник одновременно
• Номинальное напряжение: 230 В - рассчитано на однофазную сеть 220–240 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до 4500 ампер
• Напряжение изоляции: 660 В - высокая изоляция между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, таким как грозовые импульсы
• Частота: 50 Гц - работает в стандартной сети России и стран СНГ
• Рабочая температура: от -10C до +50C - подходит для установки в неотапливаемых помещениях, щитовых, на улице внутри корпусов
• Степень защиты: IP20 - защищено от прикосновений пальцев, но не от воды и пыли; требует установки в закрытый распределительный щит
• Ширина: 2 модуля - занимает 36 мм в ширину на DIN-рейке
• Глубина монтажа: 66 мм - требуется место в щите для свободного прохода проводов
• Сечение провода: 1–25 мм2 - подходит для медных проводов от тонких до мощных
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью эксплуатации в условиях повышенной влажности

Совместимость и монтаж

УЗО ВД-100 монтируется на стандартную DIN-рейку типа TS35. Подключение осуществляется сверху (вход) и снизу (выход): фаза и ноль подводятся к верхним клеммам, нагрузка - к нижним. Провода фиксируются винтовыми зажимами, допускается использование однопроволочных и многожильных проводов с наконечниками. Устройство не имеет собственной защиты от перегрузок - обязательно сочетается с автоматом на 40 А или ниже. Совместим со всеми популярными сериями автоматических выключателей EKF и других производителей, если соблюдены габариты и класс отключения.

Безопасность и стандарты

УЗО ВД-100 соответствует ГОСТ Р 51326.1-99 (эквивалент МЭК 61008-1-96) - основному нормативу для устройств защитного отключения. Протестировано на устойчивость к импульсным перенапряжениям и долговременную работу при максимальной нагрузке. Сертифицировано для применения в системах TN-S, TN-C-S, TT. Электронный тип срабатывания обеспечивает точность и отказоустойчивость даже при слабых утечках.

Преимущества

• Тип A - эффективно защищает от утечек от современных устройств: инверторов, LED-светильников, компьютеров, зарядок
• Высокая отключающая способность (4,5 кА) - надёжно сработает при аварийных режимах
• Увеличенный запас прочности по напряжению (Uimp = 4 кВ) - снижает риск пробоя при грозах
• Длительная гарантия - 84 месяца (7 лет) - подтверждает качество сборки и компонентов
• Поддержка селективного исполнения - позволяет организовать многоступенчатую защиту без ложных срабатываний

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательна установка автомата
• IP20 - нельзя устанавливать во влажных местах без герметичного корпуса
• Работает только с переменным током (AC) - не подходит для цепей с постоянным током
• Температурный диапазон ограничен: ниже -10C возможны сбои в работе, хотя заявлено, что возможно функционирование при -25C - рекомендуется избегать экстремальных значений
• Не предназначен для защиты от прямого удара молнии - нужна дополнительная молниезащита

Примеры использования

• Защита розеток в ванной комнате, кухне, на улице
• Щитовая на производстве: питание станков с ЧПУ, насосов, конвейеров
• Объекты с большим количеством электроники: серверные, медицинские кабинеты, офисы
• Жилые дома: отдельный УЗО на освещение, розетки, кондиционеры

Практические советы

• Выбирая УЗО ВД-100, проверьте, чтобы автомат перед ним был на 40 А или меньше - иначе он не сможет обеспечить координированный отклик
• При монтаже используйте провода сечением не менее 2,5 мм2 для нагрузки 40 А - меньшие сечения могут нагреваться
• Проверяйте работоспособность устройства ежемесячно кнопкой “T” - она имитирует утечку и тестирует механизм
• Если в щите мало места - учтите глубину 66 мм и оставьте минимум 10 мм свободного пространства вокруг
• Для комплексной защиты в больших объектах комбинируйте этот УЗО с селективными устройствами выше по цепи - так исключаются массовые отключения
