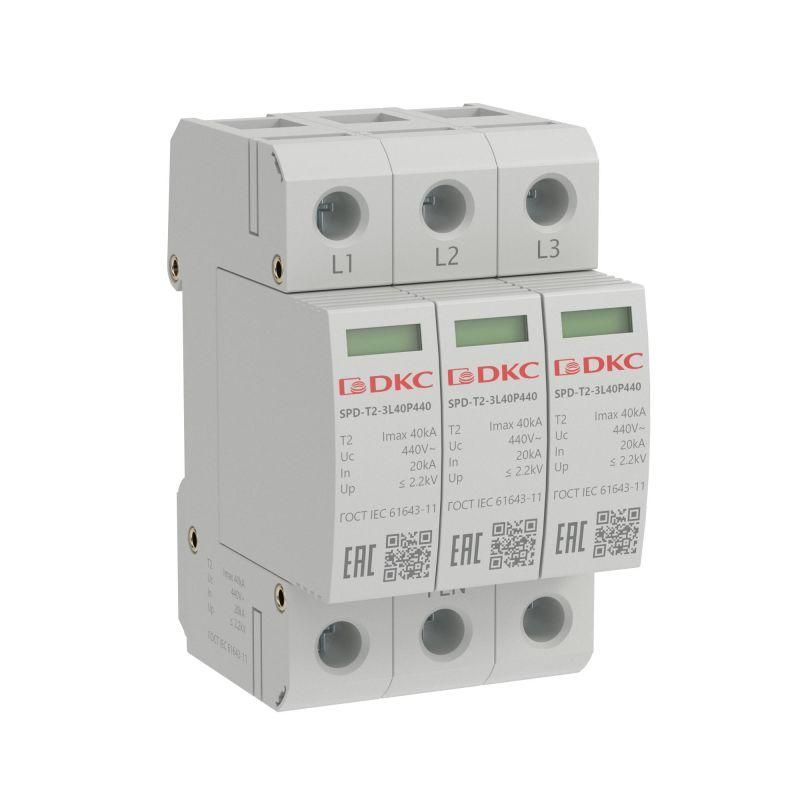

Устройство защиты от импульcных перенапряжений (УЗИП) YON max тип 2 3п Imax 40kA со сменным модулем Un 440V | SPD-T2-3L40P440 DKC ДКС

Устройство защиты от импульсных перенапряжений (УЗИП) тип 2, 3 полюса, Imax 40кА, Un 440В, со сменным модулем - это модульный аппарат серии YON MAX от DKC, предназначенный для защиты электрооборудования от кратковременных скачков напряжения, таких как грозовые импульсы или коммутационные перенапряжения. УЗИП устанавливается на DIN-рейку и обеспечивает безопасность сетей с TN-C системой заземления.

Назначение и область применения

Этот УЗИП защищает электрические сети переменного тока с рабочим напряжением до 440 В от импульсных перенапряжений вторичной опасности - то есть тех, которые возникают после попадания молнии в ЛЭП или при работе мощных потребителей. Подходит для установки в распределительных щитах жилых домов, офисов, торговых центров, производственных помещений и других объектов с трёхфазными сетями.

Технические характеристики

• Номинальное напряжение: 440 В - работает в сетях с фазовым напряжением до 254 В между фазой и нулём;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Максимальный импульсный ток разряда (Imax): 40 кА - способен рассеивать энергию крупнейших грозовых импульсов;
• Уровень напряжения защиты (Up): 2,2 кВ - максимальное напряжение, которое будет проходить через устройство во время разряда; ниже этого значения оборудование остаётся защищённым;
• Количество модулей: 3 - занимает три ширины стандартного модуля на DIN-рейке;
• Максимальное сечение провода: 35 мм2 - позволяет использовать массивные медные проводники;
• Степень защиты IP20 - предохраняет от контакта с частями внутри устройства, но не герметизирует корпус;
• Конфигурация системы: TN-C - предназначен для сетей, где PEN-проводник совмещён функции нуля и заземления;
• Способ монтажа: на DIN-рейку 35 мм - стандартная система крепления для силового оборудования.

Совместимость и монтаж

УЗИП совместим с любыми распределительными щитами, оснащёнными DIN-рейкой 35 мм. Для правильной работы требуется подключение всех трёх фаз и PEN-провода. Каждый полюс имеет клеммы для входа и выхода - важно соблюдать полярность: вход всегда ближе к верхнему выводу. После монтажа проверьте плотность затяжки болтов - допустимо усилие до уровня, соответствующего сечению 35 мм2. Обязательно используйте отдельные провода от УЗИП до главной шины заземления - нельзя делить PEN с другими устройствами.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61643-11 и EN 61643-11 для класса II (тип 2). Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к механическому воздействию, нагреву и горению. Серия YON MAX сертифицирована для длительной эксплуатации в условиях повышенной нагрузки и температур до +85 C.

Преимущества

• Сменный модуль - при выходе из строя можно заменить только повреждённый элемент, не меняя весь блок;
• Высокий уровень защиты (40 кА) - обеспечивает надёжную работу даже в регионах с частыми грозами;
• Фиксация семью заклёпками - увеличивает механическую прочность корпуса;
• Гарантия 5 лет - подтверждает качество сборки и комплектующих;
• Чёткая индикация состояния - цветовой сигнал показывает работоспособность каждого модуля.

Ограничения применения

• Не применяется в сетях TT или IT - требует наличия PEN-проводника;
• Не защищает от постоянных перенапряжений - только от импульсов;
• Не рекомендован для открытых площадок без кожуха - степень защиты IP20 исключает контакт с водой и пылью;
• Не используется как самостоятельное средство защиты от короткого замыкания - необходимо сочетание с автоматическим выключателем.

Примеры использования

• Главный ввод в квартиру многоэтажного дома - защита от перенапряжений, пришедших по внешним ЛЭП;
• Щитовая на предприятии с трёхфазными станками - снижение риска выхода из строя ЧПУ и ;
• Распределительный щит торгового центра - защита световых и информационных систем;
• Коттеджи в районах с высокой грозовой активностью - дополнение к основному УЗИП типа 1.

Практические советы

• Перед установкой обязательно проверьте соответствие вашей сети системе TN-C - неверная конфигурация сделает УЗИП бесполезным;
• Подбирайте сечение проводов не более 35 мм2 - большие провода не войдут в клемму;
• Обеспечьте минимальное расстояние 5–10 см между этим УЗИП и другим оборудованием - теплоотвод важен при частых срабатываниях;
• Проверяйте состояние модуля каждые 6–12 месяцев - если индикатор стал красным, замените его немедленно;
• При использовании нескольких УЗИП в одном щите - располагайте их рядом с автоматическими выключателями, чтобы минимизировать длину подключения.
