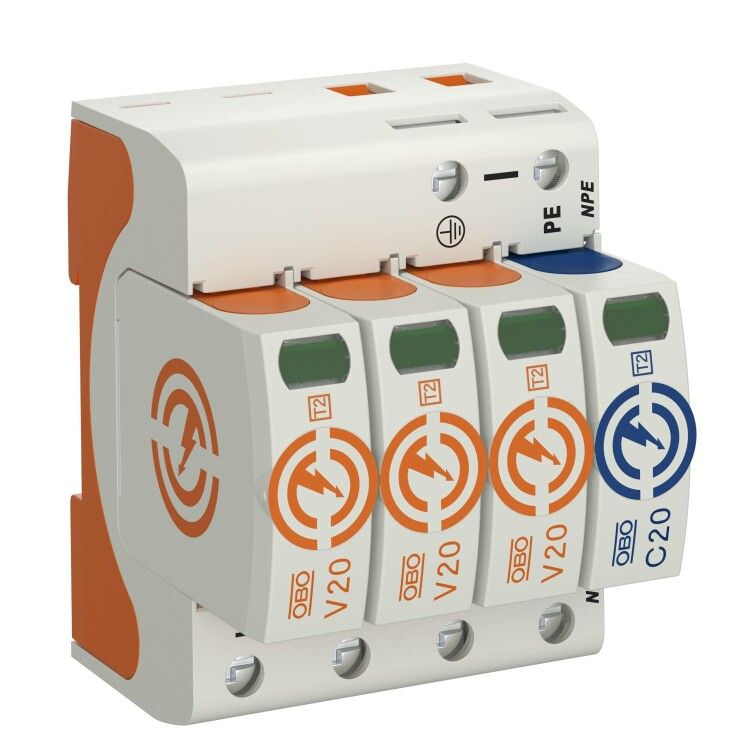

Устройство защиты от импульсных перенапр. УЗИП 280В SurgeController V20-3+NPE-280 3 пол. OBO 5095253 Bettermann

Устройство защиты от импульсных перенапряжений УЗИП для силовых сетей 3+NPE (Класс II), 280 В от OBO BETTERMANN (артикул v20-3+npe-280) предназначено для защиты электрооборудования от кратковременных скачков напряжения в трёхфазных сетях с заземлением. Это надёжное решение для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗИП защищает оборудование от импульсных перенапряжений, возникающих вследствие молний, включения/выключения крупных нагрузок или аварий в сети. Он работает как второй уровень защиты - после входного устройства класса I. Подходит для установки в главных и вторичных распределительных щитах. Применяется в системах питания TN, TT, TN-C-S и TN-S, где важно обеспечить уравнивание потенциалов между фазами, нулём и землёй.

Технические характеристики

• Тип: Ограничитель импульсных перенапряжений, Класс II (Тип 2)
• Номинальное напряжение: 230 В (работает в сетях до 280 В)
• Количество полюсов: 3+N (три фазы + ноль, без отдельного PE)
• Уровень защиты (L-N / N-PE): 1,3 кВ / 1,5 кВ
• Максимальный импульсный ток разряда: 40 кА (по форме волны 8/20 мкс)
• Количество модулей: 4 (занимает 4 модуля на DIN-рейке)
• Поперечное сечение провода: 1,5 – 35 мм2
• Максимальное сечение проводника: 35 мм2
• Степень защиты: IP20 (защита от прикосновения и твёрдых предметов, не для улицы)
• Способ монтажа: на DIN-рейку 35 мм
• Сигнализация: оптическая (индикатор состояния - зелёный/красный цвет)
• Материал корпуса: галоген-free пластик, соответствует UL 94 V-0 (не поддерживает горение)
• Цвет: белый

Совместимость и монтаж

УЗИП v20-3+npe-280 совместим со всеми стандартными щитами, оснащёнными DIN-рейкой 35 мм. Монтаж выполняется в соответствии с требованиями VDE 0100-443 и МЭК 60364-4-44. Для подключения используются четыре проводника: три фазы (L1, L2, L3) и нейтраль (N). Заземление (PE) подключается отдельно через шину в щите - УЗИП не имеет собственного вывода PE, так как использует систему NPE. Соединения должны быть плотными, без люфта; рекомендуется использовать наконечники для проводов сечением более 16 мм2. Устройство не требует специальных инструментов - достаточно отвертки.

Безопасность и стандарты

Соответствует нормам EN 61643-11, VDE 0100-443, МЭК 60364-4-44. Обладает сертификатом UL 94 V-0 - материал корпуса самозагасаемый, что снижает риск распространения пламени при повреждении. Конструкция включает динамическое устройство разъединения: при выходе из строя внутренние элементы автоматически отключаются от сети, предотвращая замыкание и перегрев. Индикатор показывает работоспособность - красный цвет означает необходимость замены.

Преимущества

• Высокая токоотводящая способность - 40 кА позволяет выдерживать даже сильные импульсы от молнии
• Оптическая индикация - легко контролировать состояние без тестера
• Защита от вибраций - устойчив к механическим колебаниям, подходит для промышленных условий
• Кодирование напряжения - исключает случайную установку в неверную сеть
• Галоген-свободный корпус - безопасен при пожаре, экологичен
• Поддержка дистанционной сигнализации - есть контакты для подключения удалённого контроля (ноль потенциала, двусторонняя связь)

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не заменяет первичное устройство класса I (например, на вводе); применяется только как вторичная защита
• Не рассчитан на постоянные перенапряжения - только на кратковременные импульсы
• Требует наличия качественной системы заземления - эффективность зависит от правильного подключения PE
• Не используется в сетях IT (без нейтрали)

Примеры использования

• Главный распределительный щит многоквартирного дома
• Щит управления на производстве (станки, конвейеры)
• Коммерческие центры, офисные здания с чувствительным оборудованием
• Объекты связи, серверные комнаты
• Частные дома с глубоким заземлением и слабой защитой от молний

Практические советы

• Перед установкой проверьте соответствие типа сети (TN-S/TN-C-S) - УЗИП v20-3+npe-280 не работает в IT-системах
• При использовании в промышленных условиях с частыми включениями двигателей - убедитесь, что сечение кабеля не менее 10 мм2
• Проверяйте индикатор каждые 6–12 месяцев - при изменении цвета на красный замените устройство немедленно
• Для дистанционного мониторинга подключите сигнал к PLC или системе SCADA через свободные контакты - они работают с нулевым потенциалом
• Не устанавливайте рядом с источниками тепла - температурный режим работы ограничен стандартными условиями (+40C макс.)
• При замене всегда отключайте питание - хотя устройство само отключается при отказе, внешнее питание остаётся активным
