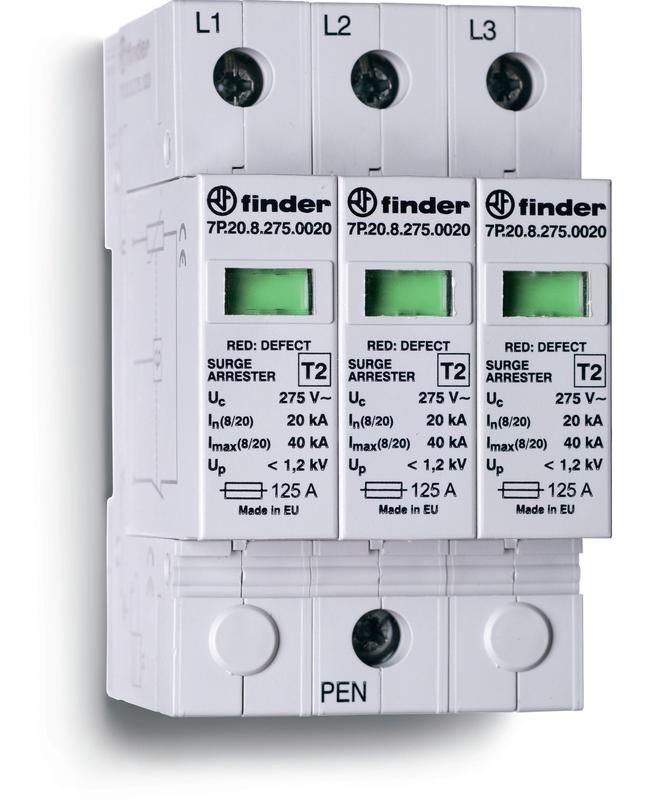

Устройство защиты от импульсных перенапряжений УЗИП тип 2 (1 варистор) Uc 275В AC модульный 17.5мм без дополнительного контакта IP20 - 7P.23.8.275.0020 FINDER 7P2382750020

Устройство защиты от импульсных перенапряжений УЗИП тип 2 (1 варистор) Uc 275В AC модульный 17.5мм IP20 без дополнительного контакта от Finder - это компактный модульный аппарат для защиты электрооборудования от кратковременных скачков напряжения, таких как грозовые импульсы или коммутационные перенапряжения. Артикул 7p.23.8.275.0020 предназначен для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

УЗИП типа 2 защищает внутренние электрические цепи от высоковольтных импульсов, которые возникают из-за ударов молнии в ЛЭП, аварий на подстанциях или включения мощных нагрузок. Устройство устанавливается после главного автоматического выключателя, перед групповыми устройствами защиты. Подходит для систем TN-C-S, где нулевой и защитный проводники объединены до точки ввода. Применяется в жилых домах, торговых центрах, административных зданиях, на производствах с чувствительной аппаратурой - например, в системах управления, серверных, медицинском оборудовании.

Технические характеристики

• Тип устройства: Ограничитель импульсных перенапряжений (УЗИП) типа 2 с одним варистором
• Номинальное напряжение: 230 В переменного тока
• Максимальное рабочее напряжение (Uc): 275 В - допустимый предел постоянного напряжения сети, выше которого устройство может выйти из строя
• Максимальный разрядный ток (I_imp): 40 кА (по форме 8/20 мкс) - способность поглотить один мощный импульс
• Защитное напряжение (Up): 1350 В - максимальное напряжение, которое попадёт на защищаемую нагрузку во время срабатывания
• Количество полюсов: 3P+N - защита всех фаз и нейтрали одновременно
• Количество модулей DIN: 3 (52,5 мм ширины)
• Максимальное сечение провода: 35 мм2 - позволяет подключать толстые медные жилы
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Сигнализация состояния: Да - визуальный индикатор (обычно цветной флажок) показывает работоспособность устройства
• Система заземления: TN-C-S - требует правильного разделения PEN-проводника на PE и N внутри щита

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для работы требуется свободное место в щите - три модуля (52,5 мм). Подключение выполняется через верхние или нижние клеммы, в зависимости от расположения входящих проводов. Максимальная площадь сечения проводника - 35 мм2; использовать более толстые жилы нельзя. Нельзя устанавливать УЗИП без соблюдения системы заземления TN-C-S - он рассчитан именно на эту схему. После монтажа проверьте положение индикатора: зелёный - исправен, красный - заменить.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61643-11 и EN 61643-11. Соответствие этим нормам гарантирует надёжность срабатывания при импульсах и безопасность при длительном использовании. Индикация состояния соответствует рекомендациям по обслуживанию УЗИП. Не имеет функции отключения при перегрузке - не заменяет автоматический выключатель.

Преимущества

• Высокая энергоёмкость - 40 кА позволяют выдерживать даже сильные грозовые импульсы
• Объединённая защита трёх фаз и нейтрали - исключает риск повреждения оборудования из-за перенапряжения на одном из проводников
• Встроенный индикатор - позволяет оперативно определить отказ без тестера
• Компактность - занимает всего 3 модуля, что важно при ограниченном пространстве в щите
• Совместимость с популярными сериями автоматических выключателей - легко интегрируется в существующие решения

Ограничения применения

• Не предназначено для установки вне помещений - степень защиты IP20 не обеспечивает защиту от влаги и пыли
• Не работает как самостоятельное устройство защиты от перегрузок или КЗ - обязательно нужен автоматический выключатель перед ним
• Подходит только для сетей TN-C-S; применение в TT или IT системах требует доработки схемы
• Рассчитано на однофазные и трёхфазные сети 230/400 В - не используется в сетях 110 В или 480 В
• Не имеет механического отключающего контакта - нельзя отключить вручную для ремонта, только путём демонтажа

Примеры использования

• Главный ввод в квартире - защита холодильника, стиральной машины, телевизора
• Щит на этаже офисного здания - защита компьютеров, принтеров, систем видеонаблюдения
• Производственный щит - защита ЧПУ-станков, контроллеров, датчиков
• Частный дом с воздушной линией электропередачи - снижение риска выхода из строя бытовой техники при грозе

Практические советы

• Перед установкой убедитесь, что PEN-проводник уже разделён на PE и N - иначе УЗИП будет работать некорректно
• Выбирайте место рядом с основным автоматом, чтобы минимизировать длину соединительных проводов - чем короче, тем эффективнее защита
• Проверяйте индикатор каждые 6–12 месяцев - при изменении цвета на красный устройство необходимо заменить
• Не используйте этот УЗИП в качестве единственной защиты - он должен быть частью многоступенчатой системы (тип 1 + тип 2)
• При замене всегда отключайте питание - хотя устройство само ограничивает напряжение, при работе с клеммами есть риск поражения током
