Устройство защиты от импульсных перенапр. УЗИП для телекоммуникационных сетей 8-жил (Тип разъема RJ45) 41В ND-CAT6A/EA OBO 5081800 Bettermann

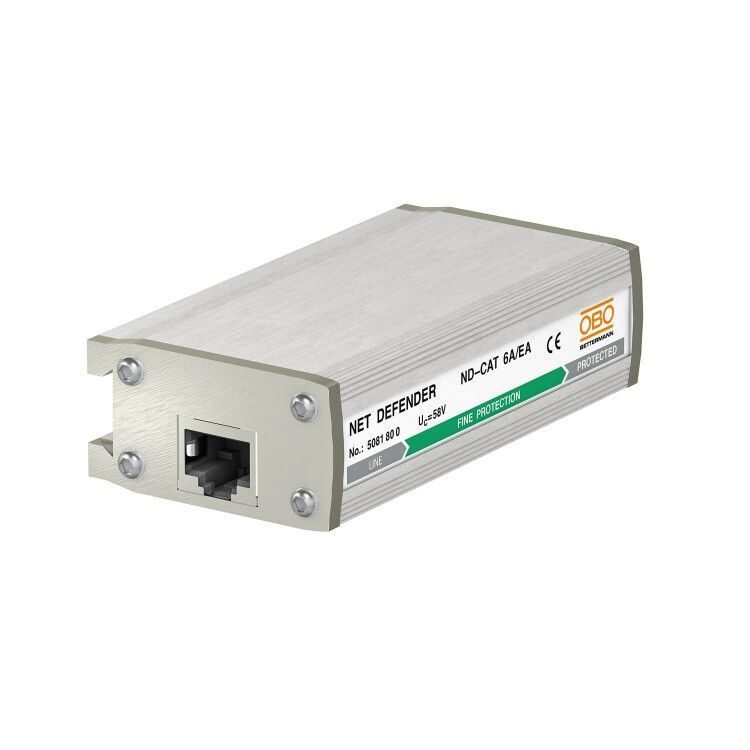

Устройство защиты от импульсных перенапряжений для телекоммуникационных сетей 8-жил (разъем RJ45), 41 В, CAT6A, ГСИП - это компактный ограничитель, защищающий оборудование в высокоскоростных сетях от скачков напряжения. Продукт от OBO BETTERMANN с артикулом 5081800 совместим с кабелями категории CAT6A и обеспечивает надёжную работу в системах с питанием через Ethernet (PoE+).

Назначение и область применения

Устройство предназначено для защиты телекоммуникационного оборудования - коммутаторов, IP-камер, телефонов, точек доступа Wi-Fi - от импульсных перенапряжений, возникающих из-за грозовых разрядов, коммутационных процессов или электромагнитных помех.

Подходит для сетей стандарта 10 Gigabit Ethernet, Fast Ethernet (10/100 Mbit/s) и систем с питанием по проводам (PoE/PoE+) до 1 А. Устанавливается на участках кабельной трассы между внешними вводами и внутренним оборудованием, особенно там, где есть риск попадания энергии от молнии или перегрузок.

Технические характеристики

• Напряжение постоянного тока: 41 В - максимальное рабочее напряжение, при котором устройство остаётся в режиме ожидания без срабатывания.
• Количество полюсов: 8 - защита всех пар витой пары (1–8 контактов RJ45).
• Уровень защиты жила/жила: 120 В - максимальное напряжение, которое пройдёт через устройство между двумя сигнальными проводниками.
• Уровень защиты жила/земля: 700 В - предельное напряжение между любым сигналом и землёй после срабатывания.
• Номинальный импульсный ток (8/20 мкс): 7 кА - способность выдерживать одиночный импульс большой мощности, типичный для грозового воздействия.
• Максимальная частота: 500 МГц - гарантирует сохранение целостности сигнала в сетях до 10 Gbps (CAT6A / Class EA).
• Номинальный ток нагрузки: 1 А - позволяет использовать с PoE+, когда питание подаётся по тем же проводам, что и данные.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам; не предназначена для уличной установки.
• Количество модулей DIN: 1 - занимает один стандартный модуль на рейке, легко интегрируется в распределительные щиты.
• Тип: ND-CAT6A/EA - соответствует требованиям к классу EA (ISO/IEC 11801) и CAT6A для скорости до 10 Гбит/с.

Совместимость и монтаж

Устройство имеет встроенный разъём RJ45 и работает как адаптер: кабель вставляется в одно гнездо, выходящий кабель - в другое. Это делает монтаж быстрым и не требует обжима или пайки.

Подключается последовательно в цепь между источником сигнала (например, маршрутизатором) и защищаемым устройством (камера, терминал). Для фиксации можно использовать DIN-рейку внутри щита. Нет необходимости в дополнительном заземлении устройства - оно использует потенциал земли через подключенное оборудование.

Работает с кабелями Cat5e, Cat6, Cat6A - оптимально для Cat6A и выше. Не рекомендуется применять с кабелями ниже Cat5e, так как возможна потеря качества сигнала.

Безопасность и стандарты

Соответствует требованиям IEC 61643-21 для защиты телекоммуникационных линий. Произведён в соответствии с европейскими нормами EMC и безопасности. Сертифицирован для работы в условиях промышленных и офисных сетей.

Преимущества

• Высокая скорость передачи данных - до 10 Гбит/с без потерь, благодаря оптимизации под CAT6A.
• Поддержка PoE+ - возможность питания устройств до 1 А без дополнительных проводов.
• Быстрый монтаж - просто вставьте кабели, не требуется инструмент.
• Надёжная защита - 7 кА импульсного тока обеспечивают безопасность даже при сильных грозах.
• Компактность - занимает всего один модуль на DIN-рейке, экономит место в щите.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP20 исключает использование в сырых, пыльных или открытых средах.
• Не защищает от длительных перенапряжений или замыканий сети - только от кратковременных импульсов.
• Максимальный ток нагрузки 1 А - не подходит для активных PoE++ устройств, потребляющих более 1 А.
• Не является полноценным заземляющим устройством - эффективность зависит от правильного заземления самого оборудования.

Примеры использования

• Защита IP-камеры, установленной на крыше здания, которая подключена к сети через UTP-кабель, проходящий рядом с молниеотводом.
• Обеспечение стабильной работы VoIP-телефона в офисе, подключенного через PoE+ к коммутатору.
• Фильтрация импульсов на входе серверной комнаты, где кабель от внешнего антенного блока входит в помещение.
• Защита беспроводных точек доступа, работающих в условиях переменчивой электросети и близости к линиям электропередач.

Практические советы

• Перед установкой проверьте, чтобы кабель был исправен и соответствовал категории CAT6A - это влияет на качество сигнала и эффективность защиты.
• Убедитесь, что оборудование, подключённое после устройства, имеет надёжное заземление - иначе защита будет менее эффективной.
• Не используйте переходники или удлинители между устройством и оборудованием - они снижают уровень защиты и увеличивают паразитную индуктивность.
• При использовании в промышленной среде с высоким уровнем ЭМИ рассмотрите дополнительную экранированную кабельную трассу.
• После срабатывания устройства (например, после грозы) проверьте работоспособность соединения - хотя внешне оно может казаться целым, внутренние элементы могли выйти из строя.
