Устройство защиты от импульсных перенапряжений для систем постоянного тока РИФ-Э-II 110DC/20 - 110=/20 Стример 122009

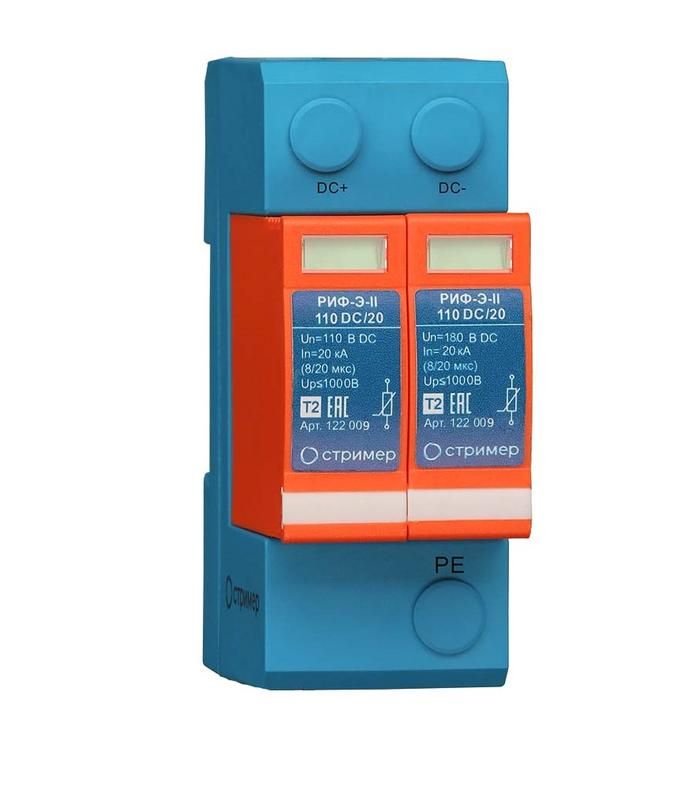

Устройство защиты от импульсных перенапряжений РИФ-Э-II 110DC/20 1кВ 20кА с визуальным сигналом Стример предназначено для защиты оборудования в системах постоянного тока от кратковременных скачков напряжения, таких как грозовые импульсы или коммутационные перенапряжения. Этот двухполюсный УЗИП класса II устанавливается на DIN-рейку и подходит для использования в энергетических, промышленных и транспортных объектах с постоянным током. Бренд Стример и артикул 122009 указывают на серию РИФ-Э, известную надежностью в условиях повышенных нагрузок.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II 110DC/20 1кВ 20кА с визуальным сигналом Стример защищает двухпроводные цепи постоянного тока от высоковольтных импульсов. Применяется в системах с напряжением до 110 В постоянного тока, где есть риск возникновения перенапряжений - например, в солнечных электростанциях, железнодорожном транспорте, промышленных контроллерах, зарядных станциях и распределительных щитах постоянного тока.

Подходит для установки в первой или второй зоне молниезащиты согласно ГОСТ Р МЭК 62305-1. Предназначен исключительно для защиты от импульсных помех, а не для защиты от долговременного превышения напряжения.

Технические характеристики

• Номинальное напряжение постоянного тока: 110 В
• Максимальное длительное напряжение DC: 180 В - допустимо кратковременное превышение номинала, но не более этого значения
• Защитное напряжение: 1000 В - максимальное напряжение, которое пройдет через устройство при срабатывании
• Номинальный импульсный ток (8/20 мкс): 20 кА - способно выдерживать типичные удары молнии
• Максимальный разрядный ток (8/20 мкс): 40 кА - предельная величина одиночного импульса, которую устройство может рассеять без выхода из строя
• Количество полюсов: 2 - защищает оба провода (+ и –) в двухпроводной системе
• Количество модулей DIN: 2 - занимает два стандартных модуля шириной 17,5 мм каждый
• Максимальное сечение проводника: 35 мм2 - позволяет подключить мощные кабели
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов
• Диапазон рабочих температур: от -40 C до +80 C - работает в суровых климатических условиях
• Сигнализация: оптический индикатор - цветной флажок показывает состояние работоспособности (зеленый - исправно, красный - требуется замена)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II 110DC/20 1кВ 20кА с визуальным сигналом Стример монтируется на стандартную DIN-рейку 35 мм. Подключение осуществляется через винтовые зажимы - подходят провода сечением до 35 мм2. Обязательно соблюдать полярность: "+" и "-" должны соответствовать маркировке на корпусе.

Устройство состоит из двух сменных варисторных модулей и фиксирующей базы. При сработке один или оба модуля можно заменить без демонтажа всей конструкции. Для обеспечения безопасности рекомендуется использовать предохранители номиналом 63–125 А типа gL/gG на входе в цепь.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 61643-31 и ГОСТ Р МЭК 62305-1. Класс II означает, что устройство предназначено для защиты на уровне распределительных щитов, после основного устройства первого уровня. Сертифицировано для работы в промышленных сетях постоянного тока. Отсутствие защиты от внешних воздействий (IP20) требует установки только во внутренних помещениях или герметичных шкафах.

Преимущества

• Визуальный индикатор состояния - сразу видно, нуждается ли устройство в замене, без тестирования мультиметром
• Сменяемые модули - снижают затраты на обслуживание: менять можно только поврежденную часть, а не весь блок
• Высокая импульсная стойкость - 40 кА максимум позволяет выдерживать даже сильные грозовые разряды
• Широкий температурный диапазон - подходит для холодных регионов и жарких помещений
• Компактность - всего 2 модуля DIN, легко размещается в плотных щитах

Ограничения применения

• Не предназначен для защиты переменного тока - применять только в цепях постоянного тока
• IP20 - нельзя устанавливать на улице, в сырых или запыленных местах без дополнительной защиты
• Не является средством защиты от перегрузки или короткого замыкания - обязательно использование внешнего автоматического выключателя или предохранителя
• Не рекомендовано подключение к цепям с напряжением выше 180 В постоянного тока - возможен пробой варистора
• Не следует использовать в качестве единственной защиты - требуется совместное применение с УЗИП класса I на входе объекта

Примеры использования

• Солнечные электростанции - защита инверторов и батарей от импульсов, вызванных молнией или переключением массивов
• Железнодорожные системы питания - защита управления и сигнализации на участках с контактной сетью 750–1500 В постоянного тока
• Промышленные контроллеры и PLC - защита чувствительной электроники в цехах с частыми коммутациями двигателей
• Автомобильные и судовые зарядные станции - защита от скачков при работе от генераторов или внешних источников

Практические советы

• Перед установкой проверьте напряжение в цепи - оно не должно превышать 180 В постоянного тока
• Обеспечьте минимальное расстояние между этим УЗИП и следующим защитным элементом - чтобы избежать взаимного влияния
• Проверяйте индикатор каждые 6 месяцев - особенно после грозового сезона или аварийных отключений
• При замене модулей используйте только оригинальные комплектующие от Стример - другие модели могут иметь отличные параметры срабатывания
• Не забудьте про обязательную установку предохранителя 63–125 А перед УЗИП - он предотвращает пожар при отказе варистора
• При монтаже в щите с несколькими УЗИП - располагайте их рядом с защищаемым оборудованием, минимизируя длину соединительных проводов
