Устройство защиты от импульсных перенапряжений для систем постоянного тока РИФ-Э-II 110DC/20 с - 110=/20 Стример 122109

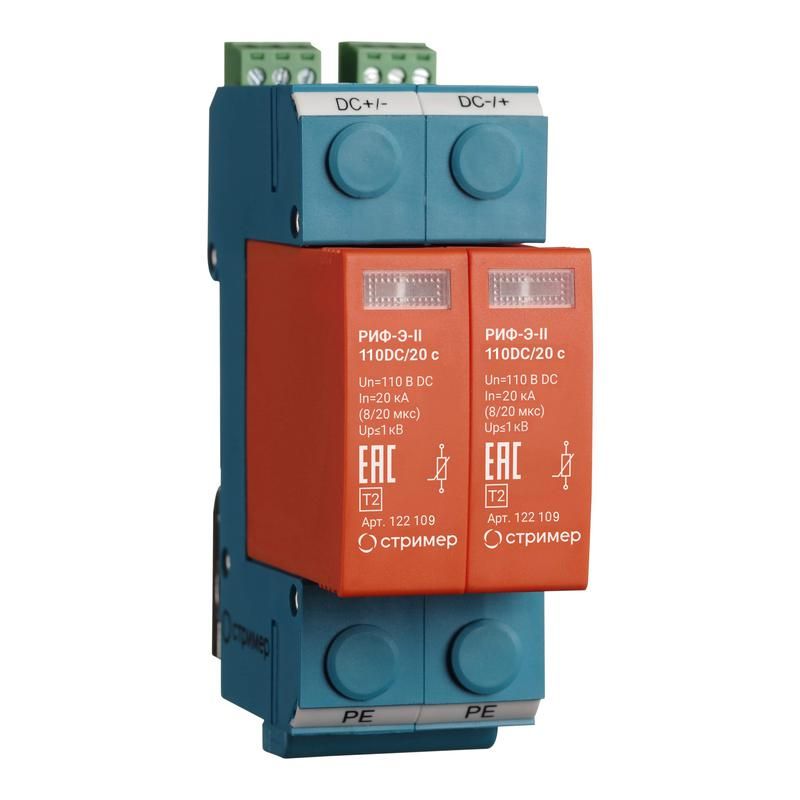

Устройство защиты от импульсных перенапряжений РИФ-Э-II 110DC/20 1кВ 20кА с Стример предназначено для защиты оборудования постоянного тока от скачков напряжения, вызванных молниями или коммутационными процессами. Бренд Стример реализует эту модель в серии РИФ-Э как надёжное решение для промышленных систем DC, устанавливаемых на DIN-рейку.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II 110DC/20 1кВ 20кА с Стример защищает двухпроводные цепи постоянного тока от высоковольтных импульсов. Подходит для установки в распределительных щитах объектов с повышенным риском перенапряжений: солнечные электростанции, зарядные станции EV, промышленные автоматизированные системы, тяговые сети, telecom-объекты.

Соответствует требованиям ГОСТ Р МЭК 62305-1 и СО-153-34.21.122 - рекомендовано для установки в первой или второй зоне молниезащиты. Применяется там, где есть чувствительная электроника, работающая от 110 В постоянного тока.

Технические характеристики

• Номинальное напряжение постоянного тока: 110 В
• Наибольшее длительное напряжение: 180 В - допустимо кратковременное превышение рабочего напряжения без выхода из строя
• Защитное напряжение: 1000 В - максимальное напряжение, которое пройдёт через устройство при срабатывании
• Номинальный импульсный ток (8/20 мкс): 20 кА - способно выдерживать типичные удары молнии
• Максимальный разрядный ток (8/20 мкс): 40 кА - предельная нагрузка при экстремальных событиях
• Количество полюсов: 2 - защищает оба провода (+ и –) в двухпроводной системе
• Способ монтажа: DIN-рейка 35 мм, занимает 2 модуля
• Степень защиты: IP20 - не предназначен для открытого монтажа, требует установки внутри корпуса
• Диапазон рабочих температур: от -40 C до +80 C - работает в суровых условиях
• Максимальное сечение проводника: 35 мм2 - совместим с мощными кабелями
• Сигнализация: оптический индикатор состояния (зелёный = исправно, красный = замена требуется)
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II 110DC/20 1кВ 20кА с Стример монтируется на стандартную DIN-рейку 35 мм. Каждый модуль имеет два клеммы для подключения: вход и выход. Подключение выполняется последовательно с защищаемой цепью. Для обеспечения безопасности рекомендуется использовать предохранитель gL/gG номиналом 63–125 А перед УЗИП.

Оба варисторных модуля сменные - при сработке достаточно заменить один или оба модуля, не трогая базу. Это снижает время простоя и стоимость обслуживания.

Безопасность и стандарты

УЗИП соответствует международному стандарту IEC 61643-11 и российским нормам ГОСТ Р МЭК 62305-1. Класс защиты - II, что означает применение в распределительных устройствах после основного уровня защиты (класс I). Наличие оптической сигнализации позволяет оперативно выявить отказ и предотвратить работу системы без защиты.

Преимущества

• Высокая помехоустойчивость благодаря двум параллельным варисторным модулям
• Сменяемые модули - экономия времени и средств при замене
• Широкий температурный диапазон - подходит для холодных регионов и жарких помещений
• Оптическая индикация - легко контролировать состояние без тестирования
• Поддерживает большие сечения проводов - совместим с мощными системами

Ограничения применения

• Не применяется в переменном токе - только для систем постоянного тока 110 В
• IP20 - нельзя устанавливать во влажных, пыльных или открытых местах без дополнительной защиты корпуса
• Не заменяет первичную молниезащиту (класс I); используется как вторичный уровень
• Не рассчитан на постоянное превышение 180 В - при длительном перенапряжении возможен выход из строя

Примеры использования

• Солнечные электростанции: защита инверторов и батарей от грозовых импульсов
• Зарядные станции электромобилей: предотвращение повреждения контроллеров
• Железнодорожные системы управления: защита цепей питания сигналов и автономных блоков
• Промышленные ПЛК и датчики: обеспечение бесперебойной работы в условиях частых перегрузок

Практические советы

• Перед установкой проверьте напряжение в цепи - оно не должно превышать 180 В даже кратковременно
• Используйте предохранитель 63–125 А gL/gG - он защитит цепь от перегрева при отказе УЗИП
• При монтаже соблюдайте минимальные расстояния до других компонентов - особенно к термически нагреваемым элементам
• Проверяйте цвет индикатора каждые 6 месяцев; при появлении красного света немедленно замените модули
• Не используйте старые провода с окисленными контактами - плохой контакт снижает эффективность защиты
• При проектировании системы учтите, что РИФ-Э-II 110DC/20 1кВ 20кА с Стример занимает 2 модуля DIN - планируйте место в шкафу
