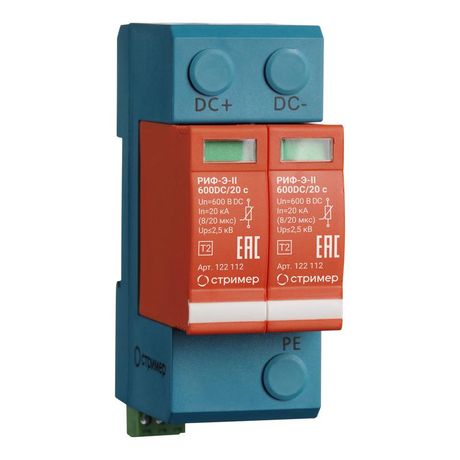

Устройство защиты от импульсных перенапряжений РИФ-Э-II 600DC/20 с Стример 122112

Устройство защиты от импульсных перенапряжений РИФ-Э-II 600DC/20кА с Стример предназначено для защиты оборудования постоянного тока от скачков напряжения, вызванных молниями или коммутационными процессами. Это двухполюсное устройство класса II, установленное на DIN-рейку, обеспечивает надёжную работу в системах до 600 В постоянного тока и совместимо с другими компонентами серии РИФ-Э.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II 600DC/20кА с Стример защищает электронные и электрооборудование в системах постоянного тока от высоковольтных импульсов. Подходит для установки в распределительных щитах объектов с повышенным риском перенапряжений: солнечные электростанции, зарядные станции для электромобилей, промышленные системы управления, тяговые сети, системы энергообеспечения с аккумуляторными батареями.

Технические характеристики

• Номинальное напряжение постоянного тока: 600 В
• Наибольшее длительное напряжение постоянного тока (Uc): 625 В
• Номинальный импульсный ток (8/20 мкс): 20 кА
• Уровень напряжения защиты (Up): 2,5 кВ
• Количество силовых полюсов: 2
• Количество модулей DIN: 2
• Максимальное сечение подключаемого провода: 35 мм2
• Степень защиты: IP20 (защита от прикосновения и ограниченная защита от пыли)
• Способ монтажа: на DIN-рейку 35 мм
• Наличие контакта дистанционной сигнализации: да
• Тип устройства: ограничитель импульсных перенапряжений класса II, комбинированный тип

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II 600DC/20кА с Стример устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются два входных и два выходных зажима - каждый полюс работает автономно. Кабели должны иметь сечение не более 35 мм2. Обязательно соблюдать полярность при подключении положительного и отрицательного проводов. Устройство состоит из двух сменных варисторных модулей и фиксирующей базы - замена модуля возможна без демонтажа всей конструкции.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 62305-1 и СО-153-34.21.122. Рекомендовано использовать в сочетании с предохранителем гL/gG номиналом не менее 63 А для защиты цепи от сверхтоков при отказе варистора. Наличие терморасцепителя гарантирует автоматическое отключение повреждённого модуля, исключая риск возгорания.

Преимущества

• Два варисторных модуля обеспечивают защиту обоих проводов двухпроводной системы постоянного тока.
• Встроенный терморасцепитель отключает вышедший из строя модуль, сохраняя целостность цепи.
• Визуальный индикатор состояния показывает работоспособность каждого модуля - зелёный цвет = исправно, красный = требуется замена.
• Контакт дистанционной сигнализации позволяет интегрировать устройство в системы удалённого контроля и SCADA.
• Модульная конструкция упрощает обслуживание - замена происходит без отключения питания всей системы.

Ограничения применения

• Не предназначен для защиты переменного тока - используется только в цепях постоянного тока до 625 В.
• IP20 не обеспечивает защиту от воды и пыли - допускается установка только внутри закрытых щитов.
• Не заменяет основную молниезащиту (класс I); применяется как вторичная защита в рамках 1–2 зон молниезащиты.
• Не рекомендуется применять в условиях частых перегрузок выше 625 В - это снижает срок службы варисторов.

Примеры использования

• Защита инвертеров и контроллеров в фотоэлектрических станциях (PV-системы).
• Обеспечение безопасности зарядных устройств электромобилей (EV-станций).
• Щиты управления промышленными конвейерами и насосами с питанием от аккумуляторных батарей.
• Цепи постоянного тока в железнодорожном транспорте (например, освещение, системы связи).

Практические советы

• Перед установкой проверьте соответствие напряжения вашей системы значению Uc ≤ 625 В - превышение снизит долговечность УЗИП.
• Подключайте провода плотно, используя момент затяжки, указанный в руководстве - слабый контакт увеличивает нагрев.
• Проверяйте индикатор состояния ежеквартально; при появлении красного цвета немедленно замените модуль.
• При проектировании учтите, что УЗИП требует места на DIN-рейке - занимает 2 модуля (≈ 36 мм ширины).
• Для удобства диагностики подключите сигнал дистанционной сигнализации к пульту управления или системе мониторинга.
