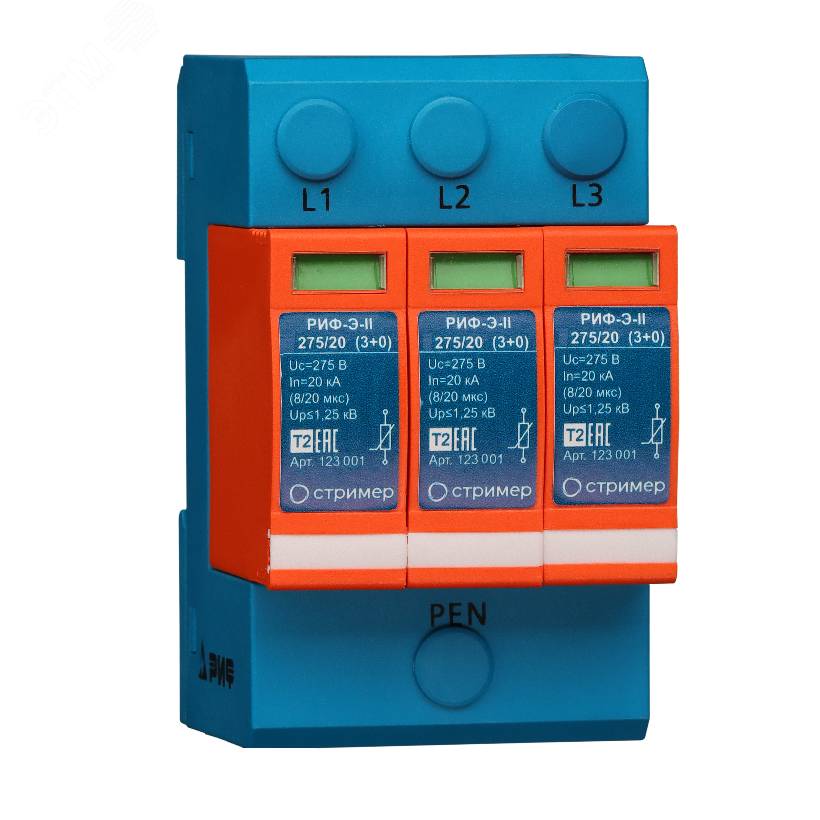

Устройство защиты от импульсных перенапряжений РИФ-Э-II 275/20 (3+0) Стример 123001

Устройство защиты от импульсных перенапряжений СТРИМЕР, 3 модуля, 230AC, 1.25кВ, 20кА, с визуальным сигналом, для DIN-рейки - трёхполюсный ограничитель импульсных перенапряжений класса II, предназначенный для защиты силовых цепей переменного тока от скачков напряжения. Бренд Стример предлагает эту модель в серии РИФ-Э с артикулом 123001 для установки в распределительных щитах на DIN-рейку.

Назначение и область применения

Устройство защиты от импульсных перенапряжений СТРИМЕР защищает электрооборудование от кратковременных высоковольтных импульсов, возникающих из-за молний, коммутационных процессов или аварий в сети. Подходит для сетей с напряжением до 275 В и частотой 50–60 Гц. Применяется в системах заземления TN-C для защиты фазных и PEN-проводников от пробоя между проводником и землёй. Рекомендовано использование в пределах первой или второй зоны молниезащиты объекта.

Технические характеристики

• Тип: Ограничитель импульсных перенапряжений класса II (ограничивающий тип)
• Номинальное напряжение: 275 В
• Максимальный разрядный ток (8/20 мкс): 40 кА
• Номинальный импульсный ток (8/20 мкс): 20 кА
• Защитное напряжение: ≤1,5 кВ
• Количество полюсов: 3 (L, L, PEN)
• Количество модулей DIN: 3 (по 12,5 мм каждый)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Диапазон рабочих температур: от –40 C до +80 C
• Максимальное сечение подключаемого провода: 35 мм2
• Гарантийный срок: 24 месяца
• Рекомендуемый предохранитель: 125 А, тип gL/gG

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений СТРИМЕР устанавливается на стандартную DIN-рейку шириной 35 мм. Конструкция состоит из трёх сменных варисторных модулей и общей базы, что позволяет заменить повреждённый модуль без демонтажа всего устройства. Каждый полюс подключается отдельно: два - к фазным проводникам, один - к PEN-проводнику. Подключение выполняется болтовыми зажимами, допускающими провода сечением до 35 мм2. Обязательно соблюдать правильную последовательность подключения: вход - к питанию, выход - к нагрузке. Нельзя использовать в системах TT или IT без дополнительной защиты PEN-провода.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61643-11 и ГОСТ Р МЭК 62305-1. Относится к классу испытаний II - предназначен для внутренней защиты на вторичном уровне, после основного УЗИП первого уровня. Соответствует нормам безопасности для работы в распределительных щитах. Визуальный индикатор состояния показывает работоспособность каждого модуля: зелёный - работает, красный - вышел из строя.

Преимущества

• Сменные модули позволяют быстро восстановить работу без замены всего устройства
• Чёткий визуальный индикатор состояния снижает время диагностики
• Высокая устойчивость к импульсам (до 40 кА) обеспечивает надёжную защиту даже в районах с частыми грозами
• Широкий температурный диапазон (-40…+80 C) делает устройство пригодным для установки в неотапливаемых помещениях
• Совместимо с системой TN-C, что важно для старых объектов с совмещённым нулевым проводом

Ограничения применения

• Не применяется в системах заземления TT или IT без доработки схемы (PEN-проводник не должен быть разрывным)
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне закрытых щитов
• Не предназначен для защиты от постоянного тока или напряжения выше 275 В
• Требуется обязательная установка предохранителя 125 А gL/gG перед устройством; без него возможна опасность перегрева при длительных перегрузках
• Не заменяет первичный УЗИП (класс I); используется как дополнительный уровень защиты

Примеры использования

• Щиты управления промышленными станками и конвейерами
• Распределительные пункты жилых и офисных зданий с системой TN-C
• Объекты связи, серверные комнаты, системы освещения
• Электроустановки в регионах с высокой грозовой активностью
• Автомобильные сервисы, где есть мощные сварочные аппараты и частые коммутационные помехи

Практические советы

• Перед установкой проверьте состояние PEN-проводника - он не должен иметь разрывов или плохих контактов
• При монтаже используйте кабели сечением не более 35 мм2; меньшее сечение допустимо, но не рекомендуется применять провода меньше 16 мм2 для надёжного соединения
• Проверяйте цвет индикатора каждые 6 месяцев - при появлении красного сигнала немедленно замените модуль
• Не устанавливайте рядом с источниками тепла (например, автоматическими выключателями большой мощности), чтобы избежать перегрева варистора
• При проектировании щита учтите, что три модуля занимают 37,5 мм ширины - планируйте место для других элементов
• Для новых объектов лучше сочетать этот УЗИП с устройством класса I на входе - так достигается многоступенчатая защита
