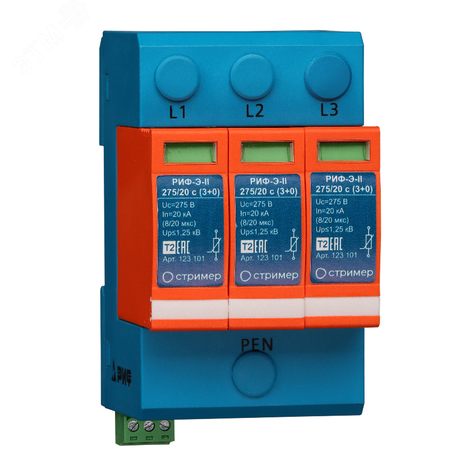

Устройство защиты от импульсных перенапряжений РИФ-Э-II 275/20 с (3+0) Стример 123101 c

Устройство защиты от импульсных перенапряжений РИФ-Э-II 275/20 (3+0) Стример 230AC 1.25кВ 20кА с визуальным сигналом для DIN-рейки предназначено для защиты электрооборудования от кратковременных скачков напряжения в силовых цепях переменного тока. Бренд Стример и артикул РИФ-Э-II 275/20 (3+0) указывают на принадлежность к серийному решению РИФ-Э, адаптированному для установки в распределительных щитах.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II 275/20 (3+0) Стример 230AC 1.25кВ 20кА с визуальным сигналом для DIN-рейки защищает оборудование от высоковольтных импульсов, возникающих из-за грозовых разрядов, коммутационных процессов или аварий в энергосистеме. Подходит для установки в распределительных щитах объектов жилищного, промышленного и коммерческого назначения. Применяется в сетях с системой заземления TN-C, где требуется защита фазных проводников и PEN-провода относительно земли.

Технические характеристики

• Номинальное напряжение: 275 В - работает в сетях 230/400 В, 50–60 Гц;
• Тип устройства: ограничитель импульсных перенапряжений класса II (по ГОСТ IEC 61643);
• Защитное напряжение: 1,25 кВ - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания;
• Номинальный импульсный ток: 20 кА - способность выдерживать типовой импульс длительностью 8/20 мкс;
• Максимальный разрядный ток: 40 кА - предельная нагрузка при экстремальных условиях;
• Количество полюсов: 3 (3+0) - защита трёх фаз без отдельного вывода на N;
• Способ монтажа: на DIN-рейку шириной 35 мм, занимает 3 модуля;
• Максимальное сечение проводника: 35 мм2 - позволяет использовать мощные медные кабели;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды;
• Диапазон рабочих температур: от –40 C до +80 C - устойчив к холодным и жарким условиям;
• Сигнализация: оптический индикатор - цветное окно показывает состояние рабочего элемента (зелёный - исправен, красный - заменить);
• Гарантийный срок: 24 месяца.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II 275/20 (3+0) Стример 230AC 1.25кВ 20кА с визуальным сигналом для DIN-рейки устанавливается на стандартную DIN-рейку 35 мм внутри распределительного шита. Каждый из трёх варисторных модулей подключается параллельно между фазой (L) и PEN-проводником. Для обеспечения надёжности рекомендуется использовать автоматический предохранитель gL/gG номиналом 125 А перед устройством. Контакты дистанционной сигнализации позволяют подключить внешнюю цепь контроля состояния (например, через реле или PLC) без вскрытия корпуса.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ IEC 61643-11 и ГОСТ Р МЭК 62305-1. Относится к классу испытаний II - предназначен для установки во вторичной зоне молниезащиты, после основного устройства первого уровня. Конструкция исключает риск возгорания при нормальной работе и имеет механическую блокировку для безопасной замены модулей.

Преимущества

• Трёхкомпонентная конструкция с возможностью замены одного модуля без демонтажа всего устройства;
• Ярко выраженный визуальный индикатор состояния - легко диагностируется без тестирования;
• Высокая помехоустойчивость благодаря технологии варистора и качественной изоляции;
• Поддерживает работу в широком диапазоне температур - подходит для необогреваемых помещений и улиц;
• Контакты дистанционной сигнализации обеспечивают интеграцию в системы управления и мониторинга.

Ограничения применения

• Не применяется в сетях с системой заземления TT или IT - требует наличия PEN-проводника;
• Не предназначен для защиты от постоянного тока или высокочастотных помех;
• IP20 не допускает установку вне закрытых щитов - запрещена эксплуатация на открытом воздухе или в сырых помещениях без дополнительной защиты;
• Не заменяет первичное УЗИП класса I - используется как дополнительная защита после главного устройства.

Примеры использования

• Щиты питания производственного оборудования (станки, насосы, конвейеры);
• Распределительные пункты ЖКХ и офисных зданий;
• Объекты связи, серверные комнаты, системы освещения;
• Автономные системы с источниками бесперебойного питания (ИБП).

Практические советы

• Перед установкой проверьте соответствие системы заземления - устройство работает только в TN-C;
• При использовании в условиях повышенной влажности или пыли - устанавливайте внутрь герметичного щита;
• При срабатывании индикатор становится красным - немедленно замените модуль, даже если питание продолжает работать;
• Выбирайте предохранитель 125 А gL/gG - меньший номинал вызовет ложные отключения, больший - снижает защиту;
• При проектировании учтите посадочные размеры: три модуля DIN занимают около 54 мм по ширине - планируйте место в щите заранее.
