Устройство защиты от импульсных перенапряжений РИФ-Э-II 200/20 с (1) Стример 121103

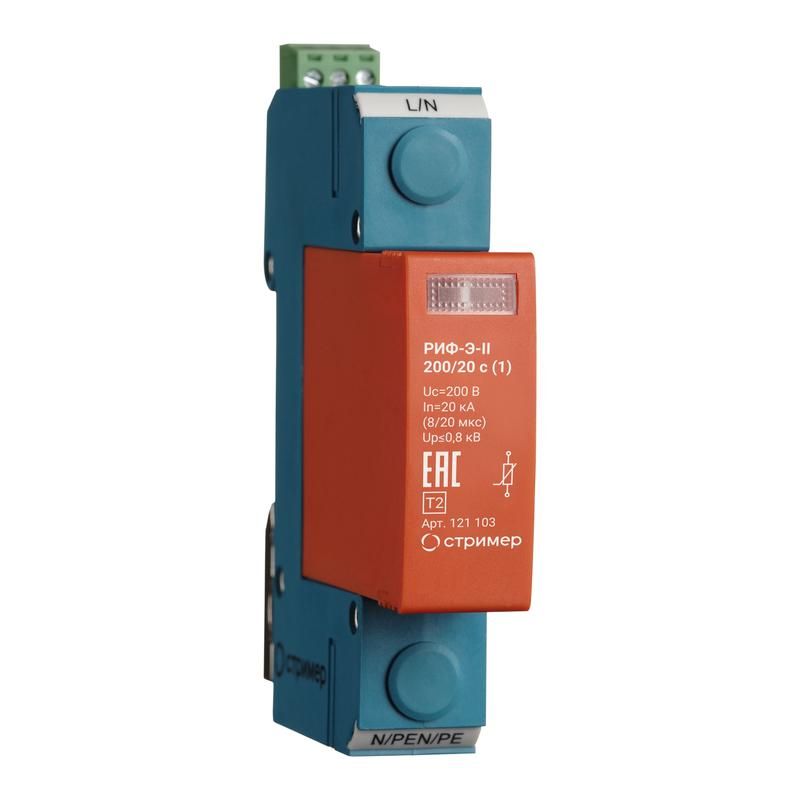

Устройство защиты от импульсных перенапряжений РИФ-Э-II 200/20 с визуальным сигналом Стример (УЗИП, SPD) предназначено для защиты электрооборудования от кратковременных скачков напряжения, возникающих из-за молний или коммутационных процессов. Бренд Стример реализовал эту модель в компактном однополюсном корпусе на DIN-рейку, что делает её удобным решением для распределительных щитов в жилых, офисных и промышленных объектах.

Назначение и область применения

УЗИП РИФ-Э-II 200/20 с визуальным сигналом Стример - это устройство класса II, предназначенное для установки внутри распределительных щитов на вторичном уровне защиты. Его задача - ограничивать импульсные перенапряжения, которые могут повредить чувствительную электронику: компьютеры, PLC, насосы, освещение, системы автоматизации.

Подходит для сетей с любой системой заземления: TN-C, TN-C-S, TN-S, TT. Устанавливается в пределах первой или второй зоны молниезащиты, то есть после основного УЗИП класса I (например, на входе в здание) и перед оборудованием, требующим точечной защиты.

Технические характеристики

• Тип устройства: ограничитель импульсных перенапряжений (класс II)
• Номинальное напряжение: 150 В переменного тока - подходит для однофазных цепей 230 В
• Максимальный разрядный ток (8/20 мкс): 40 кА - способен выдерживать мощные импульсы, типичные для ближних ударов молнии
• Защитное напряжение: до 0,8 кВ - уровень напряжения, который попадёт на защищаемое оборудование после срабатывания
• Количество полюсов: 1 - защищает один фазный проводник (L), либо PEN/PE при соответствующих схемах
• Способ монтажа: на DIN-рейку шириной 35 мм - совместим со всеми стандартными щитами
• Количество модулей DIN: 1 - занимает минимальное место
• Максимальное сечение провода: 35 мм2 - позволяет подключать толстые медные жилы, используемые в силовых линиях
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; устанавливается только во внутренних щитах
• Контакт дистанционной сигнализации: да - позволяет подключить внешнюю сигнализацию или систему сбора данных
• Терморасцепитель: да - автоматически от disconnects модуль при выходе из строя, предотвращая перегрев
• Визуальный индикатор: да - цветная метка показывает состояние работы (зелёный = работает, красный = заменить)

Совместимость и монтаж

УЗИП РИФ-Э-II 200/20 с визуальным сигналом Стример монтируется на стандартную DIN-рейку. Подключение осуществляется через винтовые зажимы - максимальное сечение провода 35 мм2. Для надёжной работы требуется соблюдать правила подключения:

• Провода должны быть зачищены на глубину, соответствующую зажиму (обычно 9–10 мм)
• Не допускается перекручивание жил - они должны быть вставлены прямо
• Рекомендуемый номинал предохранителя на входе: не менее 63 А gL/gG - чтобы обеспечить координированную защиту
• Модуль легко снимается с базы: при сработке достаточно потянуть за рычаг, не отключая питание всей цепи

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61643-11:2013 (класс испытаний II) и рекомендациям ГОСТ Р МЭК 62305-1 по организации молниезащиты. Сертифицировано для применения в сетях с напряжением до 150 В переменного тока. Наличие терморасцепителя и визуального индикатора соответствует современным нормам безопасности для оборудования в местах массового доступа.

Преимущества

• Встроенный терморасцепитель исключает риск возгорания при отказе варистора
• Цветовой индикатор сразу показывает состояние защиты - не нужен тестер для проверки
• Контакт дистанционной сигнализации позволяет интегрировать УЗИП в SCADA или систему мониторинга
• Сменный модуль - можно заменить только повреждённую часть, не трогая всю базу
• Компактный формат (1 модуль DIN) экономит место в плотных щитах

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не предназначен для защиты постоянного тока - только переменный ток 50/60 Гц
• Не заменяет УЗИП класса I - должен использоваться как вторичная защита после основного устройства на вводе
• Не рассчитан на длительные перенапряжения - только на импульсы микросекундной продолжительности
• Не подходит для установки в помещениях с высокой влажностью, сыростью или агрессивной средой

Примеры использования

• Щит управления станком в механическом цеху - защита ЧПУ и датчиков
• Распределительный щит офисного здания - защита серверов, принтеров, телефонии
• Автоматический щит освещения в многоквартирном доме - предотвращение выхода из строя светодиодных светильников
• Щит теплового насоса или системы вентиляции - сохранение электроники управления
• Объекты с системой заземления TT - где важно ограничить переходные процессы между фазой и землёй

Практические советы

• Перед установкой проверьте, что номинал автомата на входе не ниже 63 А - иначе он будет срабатывать раньше УЗИП, маскируя проблему
• При замене модуля всегда отключайте питание - даже если есть визуальный индикатор, контакт может быть активен
• Если индикатор стал красным - замените модуль немедленно. Защита больше не действует, хотя сеть работает
• Для удалённого контроля подключите контакт дистанционной сигнализации к реле или контроллеру - это особенно актуально для крупных объектов
• При проектировании щита учтите, что УЗИП РИФ-Э-II 200/20 с визуальным сигналом Стример требует свободного места вокруг для теплоотвода - не устанавливайте слишком плотно рядом с другими нагревающимися устройствами
