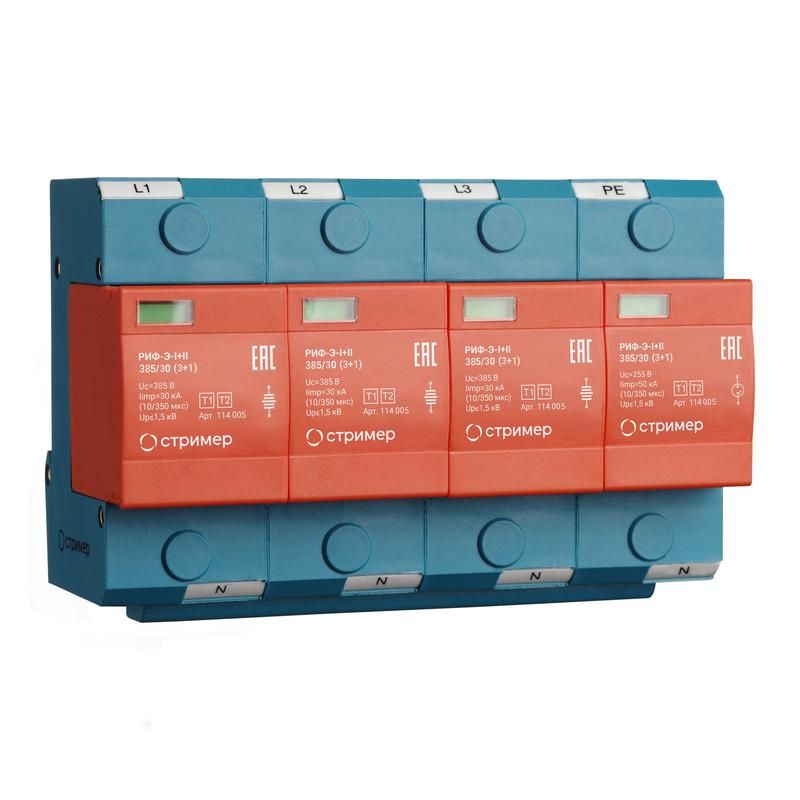

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (3+1) Стример 114005

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (3+1) Стример 230AC 50кА с визуальным сигналом 8 модулей на DIN-рейку предназначено для защиты электрооборудования от высоковольтных импульсов, возникающих при молниях или аварийных режимах в сети. Бренд Стример реализовал в этом устройстве сочетание класса I и II защиты в одном корпусе, что упрощает установку в распределительных щитах. Артикул 114005 - это надёжное решение для объектов с высокой вероятностью попадания молнии.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (3+1) Стример 230AC 50кА с визуальным сигналом 8 модулей на DIN-рейку защищает электросеть от скачков напряжения, вызванных прямыми или ближними ударами молнии, а также коммутационными процессами в энергосистеме. Подходит для установки в главном вводном щите здания, где требуется одновременная защита по классу I (от внешних воздействий) и классу II (от внутренних перенапряжений). Применяется в промышленных объектах, жилых домах, торговых центрах, на объектах связи и энергетики, особенно там, где система заземления - TN-S или TT.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазной сети переменного тока
• Номинальный импульсный ток: 50 кА - способно рассеивать энергию удара молнии до этого уровня
• Уровень напряжения защиты: 1,5 кВ - максимальное напряжение, которое пройдёт через устройство к защищаемому оборудованию
• Количество полюсов: 3P+N - защищает три фазы и нейтраль (N), но не PE
• Количество модулей DIN: 8 - занимает восемь стандартных модулей на рейке (17,5 мм каждый)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Максимальное сечение провода: 35 мм2 - позволяет подключить мощные медные кабели
• Сигнализация: оптическая - красный индикатор показывает отказ устройства
• Работает в системах заземления: TN-S, TT

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (3+1) Стример 230AC 50кА с визуальным сигналом 8 модулей на DIN-рейку монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода до 35 мм2. Обязательно соблюдать порядок подключения: фазы L1–L3 и нейтраль N должны быть подведены к соответствующим входным клеммам, а выходные - к защищаемой нагрузке. Нулевой проводник (N) не должен быть разрывным - он проходит через устройство без отключения. Кабель PE подключается отдельно к шине заземления. Установка возможна только в помещении, так как степень защиты IP20 исключает работу на улице или во влажных средах.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Произведено в соответствии с нормами для устройств класса I+II, что подтверждает его способность работать как первичная защита от молний и вторичная - от переходных перенапряжений. Рекомендованная защита от перегрузки - автоматический выключатель gL/gG номиналом не менее 125 А. Это необходимо для того, чтобы при выходе УЗИП из строя сработала защита, а не произошло замыкание.

Преимущества

• Объединяет функции класса I и II в одном устройстве - снижает количество элементов в щите
• Четыре сменных модуля позволяют легко заменить повреждённые части без замены всего устройства
• Визуальный индикатор сразу сигнализирует об отказе - не нужно тестирования мультиметром
• Высокая импульсная стойкость (50 кА) обеспечивает долгую службу даже в районах с частыми грозами
• Поддержка систем TN-S и TT делает его универсальным для большинства современных объектов

Ограничения применения

• Не предназначен для работы вне помещения - IP20 не защищает от влаги и пыли
• Не защищает от перенапряжений между PE и другими проводниками - только L-N и L-L
• Требует обязательной установки с предохранителем min 125 A - без него возможен риск пожара при отказе
• Не подходит для трёхфазных сетей с IT-заземлением - совместим только с TN-S и TT
• Не является заменой основному УЗО - работает параллельно с ним, но не защищает от утечек тока

Примеры использования

• Главный ввод в многоэтажный жилой дом с системой TN-S
• Щитовая на производственной линии с чувствительным ЧПУ-оборудованием
• Распределительный пункт на объекте связи, расположенном на открытой площадке
• Коттедж в зоне повышенной грозовой активности с глубоким контуром заземления TT
• Автомобильный сервис с компрессорами и сварочными аппаратами

Практические советы

• Перед установкой проверьте соответствие системы заземления - устройство не будет работать эффективно при плохом контакте с PE
• При замене модулей отключите питание и используйте изолированный инструмент - внутри есть опасные потенциалы
• Индикатор горит красным - значит, один из модулей вышел из строя. Замените его в течение месяца, даже если оборудование пока работает
• Не устанавливайте рядом с термореле или датчиками температуры - нагрев при работе может влиять на точность их показаний
• При использовании нескольких УЗИП в одной цепи - располагайте РИФ-Э-I+II 385/30 (3+1) Стример 230AC 50кА с визуальным сигналом 8 модулей на DIN-рейку на входе, а более слабые - дальше по цепи
