Устройство защиты от импульсных перенапряжений УЗИП для силовых сетей 1 полюс (класс II), 280 В - V20-1-280 OBO Bettermann 5095161

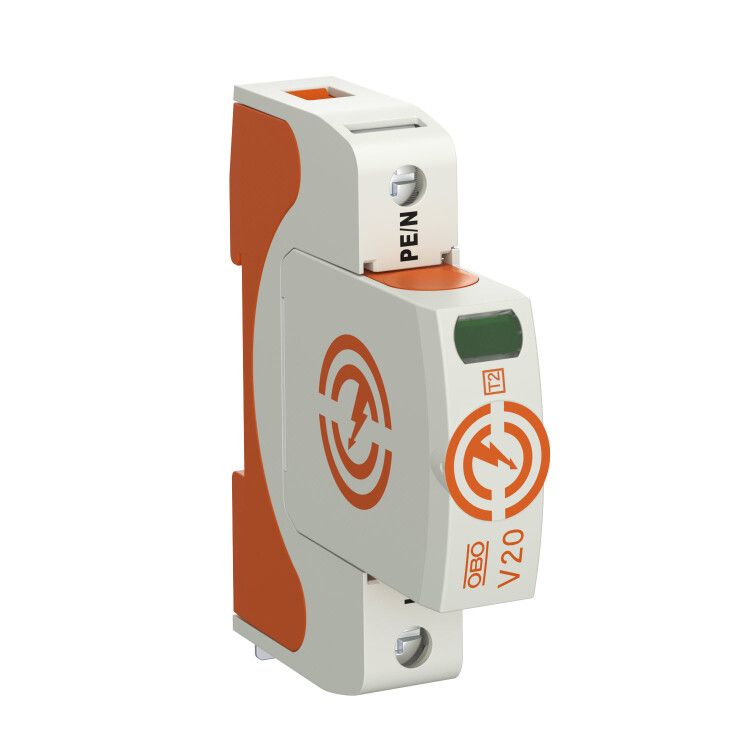

Устройство защиты от импульсных перенапряжений УЗИП 1-полюсное (Класс II), 280 В от OBO BETTERMANN - компактный модульный прибор для защиты электрооборудования от кратковременных скачков напряжения, установленный на DIN-рейку в щитах. Артикулы v20-1-280 и 5095161 соответствуют серии TBS, предназначенной для систем уравнивания потенциалов и защиты от перенапряжений.

Назначение и область применения

УЗИП 1-полюсное (Класс II), 280 В защищает оборудование от импульсных перенапряжений, возникающих вследствие молний, коммутационных процессов или сбоев в сети. Подходит для установки в главных и вторичных распределительных щитах в системах TN-C. Обеспечивает уравнивание потенциалов между фазным проводником и землёй, предотвращая повреждение чувствительной электроники - автоматики, контроллеров, освещения, бытовых приборов.

Технические характеристики

• Номинальное напряжение: 230 В - работает в сетях переменного тока 220–240 В
• Уровень защиты: 1,3 кВ - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания
• Номинальный импульсный ток: 20 кА (8/20 мкс) - выдерживает однократный удар тока такой силы
• Количество полюсов: 1 - защищает один фазный проводник
• Количество модулей DIN: 1 - занимает одну стандартную позицию на рейке шириной 17,5 мм
• Способ монтажа: на DIN-рейку 35 мм - совместим со всеми распространёнными щитами
• Максимальное сечение провода: 35 мм2 - позволяет подключить жилы до 35 мм2, минимальное - 1,5 мм2
• Степень защиты: IP20 - защищено от прикосновения пальцами и крупных предметов, но не от пыли и воды
• Сигнализация: оптическая - красный индикатор показывает отказ устройства
• Конфигурация системы: TN-C - требует наличия PEN-проводника (объединённая нейтраль и земля)
• Материал корпуса: галоген-free пластик UL 94 V-0 - самозатухающий, безопасный при перегреве

Совместимость и монтаж

УЗИП легко устанавливается на любую DIN-рейку 35 мм. Для подключения используйте провода сечением от 1,5 до 35 мм2 - рекомендовано применять медные жилы с надёжным обжимом. Клеммы рассчитаны на моментальное затягивание без инструментов. После монтажа проверьте положение индикатора: зелёный цвет = исправен, красный = требуется замена. Модель совместима с другими устройствами серии TBS, что позволяет собирать комплексные решения защиты.

Безопасность и стандарты

Соответствует требованиям IEC 61643-11 и VDE 0100-443. Произведён в соответствии с нормами безопасности для оборудования класса II - имеет двойную изоляцию и не требует отдельного заземления корпуса. Индикатор работоспособности обеспечивает визуальный контроль состояния защиты без необходимости тестирования мультиметром.

Преимущества

• Высокая токоотводящая способность - 20 кА гарантируют надёжную работу даже при сильных импульсах
• Оптический индикатор - сразу видно, когда устройство вышло из строя
• Галоген-free материал - экологически безопасен, не выделяет токсичных веществ при нагреве
• Компактный формат - экономит место в щите, особенно важен при плотной компоновке
• Защита от вибраций - устойчив к механическим воздействиям в промышленных условиях

Ограничения применения

• Не применяется в системах TT или IT - требует наличия PEN-проводника (TN-C)
• Не защищает от длительных перенапряжений - для этого нужны стабилизаторы или реле напряжения
• IP20 - нельзя использовать во влажных помещениях, на улице или в цехах с брызгами воды
• Один полюс - не защищает нейтраль; для полноценной защиты в однофазной сети нужен двухполюсный аналог
• Срок службы ограничен - после нескольких срабатываний или одного аварийного события необходимо заменить

Примеры использования

• Главный распределительный щит жилого дома - защита всей внутренней сети от молнии
• Щит управления на производстве - защита PLC, частотных преобразователей, сенсоров
• Оборудование офиса - компьютеры, серверы, принтеры, АТС
• Системы освещения - LED-светильники, драйверы, управляемые световые сценарии

Практические советы

• Перед установкой отключите питание и убедитесь, что PEN-проводник правильно подключен
• Подключение выполняйте кабелем того же сечения, что и входной провод - не допускайте перехода на более тонкие жилы
• Не устанавливайте рядом с источниками тепла - температурный режим влияет на срок службы варистора
• Проверяйте состояние индикатора ежегодно - даже если устройство не срабатывало, оно может стареть
• Для защиты всего щита используйте комбинацию: этот УЗИП + основной УЗИП класса I перед ним
• Артикулы v20-1-280 и 5095161 - взаимозаменяемы, отличаются только партиями производства
