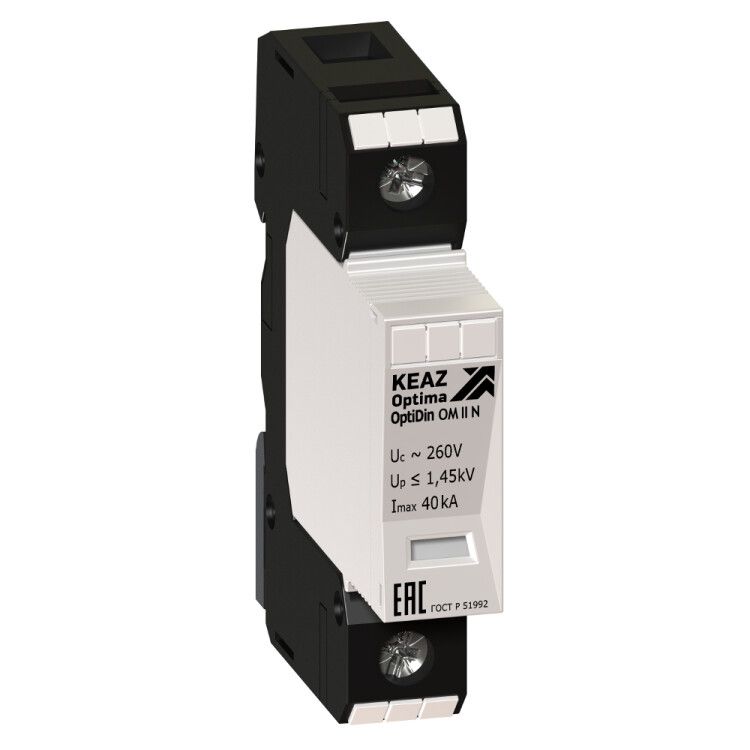

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-II-N-260/40 | 114315 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-II-N-260/40 от КЭАЗ предназначен для защиты электронного оборудования от кратковременных скачков напряжения в однофазных сетях 230 В. Устройство устанавливается на DIN-рейку и соответствует требованиям ГОСТ Р 51992-2011, обеспечивая надёжную работу в условиях промышленных и жилых объектов.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-II-N-260/40 защищает оборудование от высоковольтных импульсов, возникающих из-за грозовых разрядов, коммутационных процессов или аварий в сети. Это устройство класса II+III применяется в распределительных щитах как вторичная ступень защиты после основного УЗИП класса I. Подходит для установки в жилых домах, офисах, производственных цехах, на объектах с чувствительной аппаратурой - серверах, системах автоматизации, бытовой технике.

Технические характеристики

• Номинальное напряжение переменного тока: 230 В - совместим с однофазными сетями 220–240 В
• Номинальный разрядный ток (8/20): 20 кА - способен выдерживать многократные импульсы большой мощности
• Уровень напряжения защиты: 1,5 кВ - ограничивает перенапряжение до безопасного уровня для подключённых устройств
• Количество полюсов: 1 - защищает фазный провод, нулевой проводник (N) подключен внутри устройства
• Система заземления: TN-S, TT - требует наличия отдельного защитного провода PE
• Максимальное сечение подключаемого кабеля: 25 мм2 - позволяет использовать медные провода до 25 кв.мм
• Способ монтажа: DIN-рейка 35 мм - легко устанавливается в стандартные щиты
• Количество модулей DIN: 1 - компактный размер, экономит место в щите
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требуется установка в закрытом щите
• Диапазон рабочих температур: от -40 до +70 C - работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях
• Нормативный документ: ГОСТ Р 51992-2011 - соответствие российскому стандарту на УЗИП

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-II-N-260/40 монтируется на DIN-рейку в распределительном щите. Для подключения используются два провода: фазный (L) и нулевой (N). Нулевой проводник уже соединён внутренне с корпусом устройства - внешнее подключение N не требуется. Максимальное сечение кабеля - 25 мм2, что покрывает большинство применяемых в быту и промышленности проводов. Установка должна выполняться перед групповыми автоматами или УЗО. Обязательно соблюдать полярность: L подключается к входному контакту, PE - к шине заземления щита.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 51992-2011 и имеет сертификаты на соответствие требованиям безопасности. IP20 исключает доступ к токоведущим элементам при нормальной эксплуатации, но не защищает от попадания воды или пыли - поэтому монтаж допускается только во внутренних щитах с защитным корпусом. Применение в открытых или влажных местах запрещено. УЗИП OptiDin OM-II-N-260/40 не заменяет автоматический выключатель - он работает только при импульсах, а не при перегрузках или КЗ.

Преимущества

• Высокая помехоустойчивость благодаря двойной защите (класс II+III)
• Компактный однолинейный формат - занимает всего один модуль DIN
• Поддерживает широкий диапазон температур - подходит для установки в неотапливаемых помещениях
• Работает в системах TN-S и TT - универсальна для большинства современных объектов
• Произведена КЭАЗ - известный российский производитель с проверенной качеством продукцией

Ограничения применения

• Не предназначена для трёхфазных сетей - используется только в однофазных 230 В
• IP20 не допускает установку вне герметичных щитов - нельзя монтировать на улице или в сырых помещениях
• Не защищает от длительных перенапряжений или просадок напряжения - требует сочетания с другими устройствами (например, стабилизаторами)
• Не является заменой автоматическому выключателю - при перегрузке или коротком замыкании срабатывает только защитный аппарат
• Не рекомендовано использование в сетях с постоянными импульсами выше 20 кА - для таких условий нужен УЗИП класса I

Примеры использования

• Защита электроники в квартирном щите - компьютеры, телевизоры, зарядные устройства
• Щит управления насосной станцией - предохранение от грозовых импульсов
• Автоматизация производства - контроллеры, датчики, частотники в цехах
• Объекты связи - маршрутизаторы, серверы, радиооборудование
• Жилые дома с глубокими вводами - где есть риск попадания грозового разряда через ЛЭП

Практические советы

• Перед установкой проверьте наличие заземления - устройство не будет работать без PE-проводника
• Выбирайте сечения кабеля не более 25 мм2 - большие провода не войдут в зажимы
• Устанавливайте УЗИП OptiDin OM-II-N-260/40 сразу после главного автомата, но до групповых УЗО
• Проверяйте индикатор состояния (обычно зелёный/красный) каждые 6–12 месяцев - при изменении цвета устройство требует замены
• Не используйте в параллель с другим УЗИП того же типа - это снижает эффективность защиты
• Для объектов с высокой вероятностью грозовой активности - комбинируйте с УЗИП класса I на вводе
