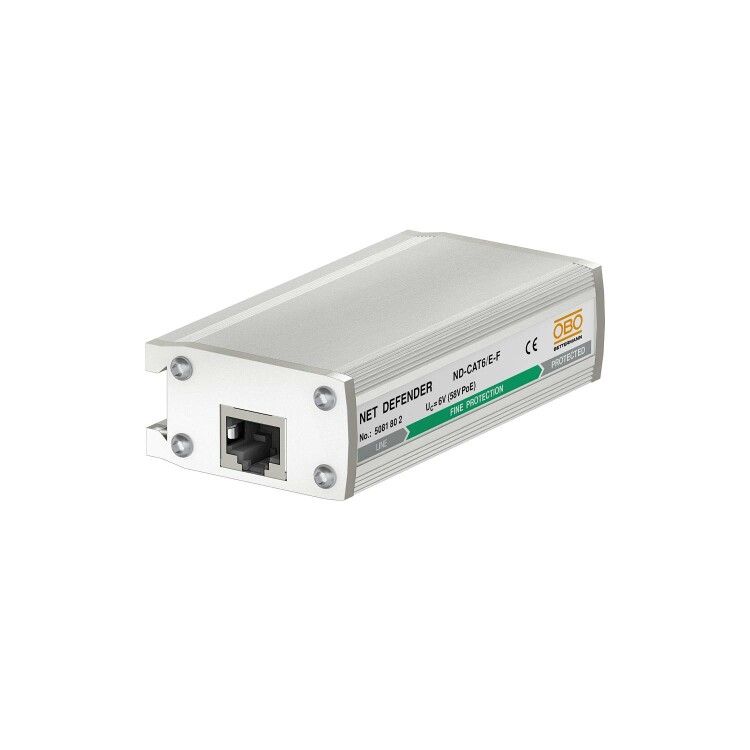

Устройство защиты от импульсных перенапряжений УЗИП для телекоммуникационных сетей 8-жил (CAT6) (Тип разъема RJ45) высокочувствительная защита 41В - ND-CAT6/E-F OBO Bettermann 5081802

Устройство защиты от импульсных перенапряжений для телекоммуникационных сетей 8 жил (CAT6, тип разъема RJ45), 41 В от OBO BETTERMANN (арт. 5081802 / ND-CAT6/E-F) предназначено для защиты оборудования телекоммуникационных сетей от импульсных скачков напряжения, сохраняя целостность сигнала и работу устройств PoE++. Установка осуществляется на DIN-рейку или через адаптерный кабель.

Назначение и область применения

Этот прибор защищает линии связи в сетях Ethernet от внешних и внутренних импульсных перенапряжений - например, от грозовых разрядов, коммутационных выбросов или помех от соседнего оборудования. Подходит для защиты портов сетевых карт, маршрутизаторов, камер видеонаблюдения, телефонных станций и других чувствительных устройств. Особенно важен в системах с питанием поEthernet (PoE++, 4PPoE), где одновременно передаются данные и энергия.

Технические характеристики

• Максимальное рабочее напряжение: 41 В - допустимый постоянный сигнал на линии без срабатывания защиты;
• Защитное напряжение: 700 В - максимальное напряжение, которое пройдёт через устройство до момента ограничения;
• Уровень защиты жила/жила: 40 В - ограничивает разницу потенциалов между двумя проводниками пары;
• Уровень защиты жила/земля: 900 В - ограничивает напряжение между любым проводом и землёй;
• Номинальный импульсный ток (8/20 мкс): 5 кА - способность выдерживать один мощный импульс без повреждения;
• Номинальный ток нагрузки: 1 А - максимальный постоянный ток, который можно пропустить через линию (поддерживает PoE++);
• Предельная частота: 500 МГц - обеспечивает передачу данных до 1 Гбит/с без искажений в сетях Cat6;
• Количество полюсов: 8 - защищены все 4 пары витой пары (включая те, что используются для питания PoE++);
• Тип соединения: RJ45 - совместим с обычными кабелями Ethernet и patch-cord’ами;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли;
• Количество модулей DIN: 1 - занимает один стандартный модуль на рейке;
• Способ монтажа: коннектор/адаптер - устанавливается последовательно в цепь кабеля, не требует разрезания жил.

Совместимость и монтаж

Устройство вставляется в разрыв кабеля между источником питания/сетью и защищаемым оборудованием. Конструкция позволяет подключать его как встроенный адаптер - без пайки и инструментов. Кабель проходит через корпус, контакты RJ45 уже подготовлены под стандартную обжимку. Для заземления используется входящий в комплект провод, который подключают к DIN-рейке или к точке заземления объекта. Совместим с кабелями Cat5e, Cat6, Cat6a и выше. Не рекомендуется использовать в средах с повышенной влажностью или запылённостью из-за класса IP20.

Безопасность и стандарты

Соответствует требованиям IEC 61643-21 для защиты телекоммуникационных линий. Подтверждает работоспособность при работе с PoE++ (IEEE 802.3bt) до 1 А. Произведено по стандартам качества OBO BETTERMANN, сертифицировано для использования в Европе и странах СНГ.

Преимущества

• Поддержка PoE++ - работает с современными камерами, терминалами и точками доступа, получающими питание по четырём парам;
• Высокая скорость передачи - 500 МГц гарантируют стабильную работу Gigabit Ethernet без потерь сигнала;
• Легкая установка - не требуется обжимать или резать кабель; достаточно вставить его в устройство;
• Заземление через DIN-рейку - снижает риск возникновения потенциальных различий между оборудованием;
• Чётко ограниченные уровни защиты - минимальное влияние на сигнал даже при срабатывании.

Ограничения применения

• Не предназначен для открытых площадок или помещений с высокой влажностью - степень защиты IP20 исключает контакт с водой и пылью;
• Не заменяет основную защиту на вводе - применяется как вторичная защита ближе к оборудованию;
• Не рассчитан на многократные удары тока свыше 5 кА - после нескольких срабатываний возможна потеря эффективности;
• Не подходит для аналоговых телефонных линий с высоким напряжением вызова - только для цифровых сетей до 41 В постоянного напряжения.

Примеры использования

• Защита IP-камер с питанием по Ethernet в кампусах и на фасадах зданий;
• Обеспечение надёжности работы VoIP-телефонии в офисах рядом с распределительными щитами;
• Фильтрация импульсов на входе в серверную комнату от сети LAN;
• Интеграция в системы автоматизации с интерфейсами ISDN S0;
• Подключение кабелей между этажами, где есть риск наведённых помех от силового оборудования.

Практические советы

• Перед установкой проверьте, чтобы напряжение на линии не превышало 41 В постоянного тока - иначе устройство будет постоянно нагружено;
• Обязательно подсоедините заземляющий провод к надёжному контуру заземления - без этого защита жила/земля не сработает должным образом;
• Не используйте этот прибор как переходник или удлинитель - он не усиливает сигнал, только защищает;
• При использовании в условиях с частыми грозами рекомендуется контролировать состояние устройства - при появлении трещин, запаха горелого или индикатора отказа замените его;
• При монтаже на DIN-рейку следите, чтобы кабели не перегибались слишком сильно - это может повредить контакты RJ45 внутри корпуса.
