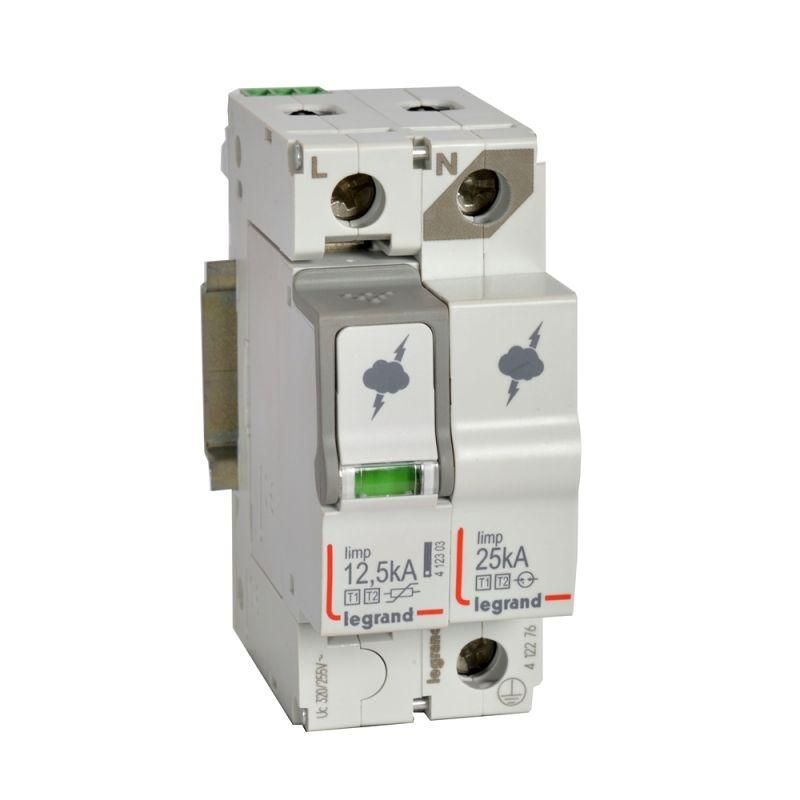

Устройство защиты от импульсных перенапряжений УЗИП T1+T2 1P+N 12.5кА с сигнал. контакт. Leg 412276 Legrand

Устройство защиты от импульсных перенапряжений УЗИП T1+T2 1P+N 12.5кА с сигнальным контактом от Legrand (артикул 412276) предназначено для защиты электрооборудования от высоковольтных импульсов, возникающих при молниях или аварийных режимах в сетях с напряжением до 230/400 В. Подходит для установки в распределительных щитах зданий с внешней системой молниезащиты.

Назначение и область применения

Это комбинированное устройство защиты (T1+T2) сочетает функции двух уровней защиты: первый уровень (T1) рассчитан на отвод больших токов молнии, второй (T2) - на гашение более частых, но менее мощных импульсов, возникающих внутри сети. УЗИП T1+T2 12.5кА с сигнальным контактом устанавливается в главном распределительном щите перед основными автоматическими выключателями. Применяется в объектах с внешними молниеотводами: жилые дома, офисы, промышленные здания, торговые центры, где есть чувствительная электроника - серверы, системы управления, освещение, бытовая техника.

Технические характеристики

• Тип защиты: T1+T2 (комбинированный)
• Номинальное напряжение: 230/400 В переменного тока
• Номинальный ток разрядов (I_n): 12,5 кА
• Количество полюсов: 1P+N (один фазный + нулевой проводник)
• Сигнальный контакт: да - механический контакт, замыкающийся при выходе устройства из строя
• Максимальное напряжение ограничения (U_p) для T1: ≤ 2,5 кВ; для T2: ≤ 1,8 кВ
• Рабочая температура: от –40 C до +70 C
• Степень защиты: IP20

Совместимость и монтаж

УЗИП T1+T2 12.5кА с сигнальным контактом Legrand (артикул 412276) монтируется на DIN-рейку шириной 35 мм. Для подключения используются два клеммника: один для фазного провода, другой - для нулевого. Кабель должен иметь сечение от 1,5 до 25 мм2. Обязательно соблюдать минимальную длину подводящих проводов - не более 0,5 м, чтобы минимизировать индуктивные потери. Сигнальный контакт подключают к контроллеру или световой индикации - он позволяет удалённо определить отказ устройства без вскрытия шкафа. Монтаж выполняется до входного автомата, между вводом и групповыми автоматами.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61643-11 и ГОСТ Р 51992-2016. Соответствует классу защиты II по нормам электробезопасности. Компоненты выполнены с учётом требований к самозащите - при перегрузке происходит безопасное отключение без возгорания. Наличие сигнального контакта обеспечивает контроль работоспособности в соответствии с рекомендациями МЭК 60364-4-44.

Преимущества

• Объединяет две ступени защиты (T1 и T2) в одном корпусе - экономит место в щите
• Сигнальный контакт позволяет оперативно диагностировать отказ без демонтажа
• Высокая устойчивость к многократным импульсам благодаря технологии металлооксидных варисторов
• Поддерживает работу в экстремальных температурных условиях
• Совместим с большинством типовых щитов Legrand и других производителей

Ограничения применения

• Не предназначен для работы в сетях постоянного тока
• Не защищает от длительных перенапряжений - требуется дополнительная защита (например, реле напряжения)
• Не следует использовать в качестве самостоятельного аппарата отключения - всегда применяйте совместно с автоматическим выключателем
• IP20 не допускает установку вне закрытых щитов - запрещена открытая эксплуатация
• Срок службы ограничен количеством сработавших импульсов - после нескольких крупных ударов необходимо проверить или заменить устройство

Примеры использования

• Главный ввод в многоэтажном жилом доме с молниеотводом
• Щитовая на производстве с частыми скачками напряжения от сварочных аппаратов
• Цифровая АСУ ТП на объекте с внешней антенной или радиопередатчиком
• Системы видеонаблюдения и охранной сигнализации в административных зданиях

Практические советы

• Перед установкой проверьте наличие заземления - без него УЗИП не будет работать эффективно
• При использовании в холодных регионах убедитесь, что щит не подвергается конденсации - влага снижает надёжность контактов
• Сигнальный контакт лучше подключить через реле или модуль ввода в SCADA-систему - так можно получать уведомления о срабатывании
• Проверяйте состояние УЗИП T1+T2 12.5кА с сигнальным контактом Legrand ежегодно - даже при отсутствии видимых повреждений варисторы со временем деградируют
• Не заменяйте этот прибор обычным УЗИП T2 - он не справится с током молнии, и риск повреждения оборудования возрастёт
