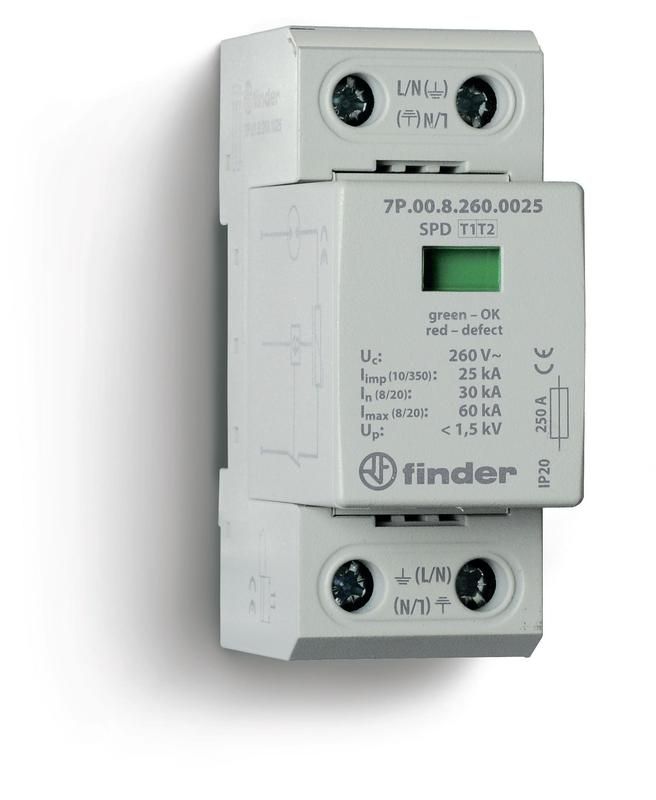

Устройство защиты от импульсных перенапряжений УЗИП тип 1+2 (1 варистор/искровый разрядник); модульный, ширина 36мм; степень IP20 FINDER 7P0182601025 7P.01.8.260.1025

Устройство защиты от импульсных перенапряжений УЗИП тип 1+2 (варистор/искровой разрядник) модульный, ширина 36 мм, степень защиты IP20 от бренда Finder (артикулы 7p0182601025 и 7p.01.8.260.1025) предназначено для защиты электрооборудования от высоковольтных импульсов, возникающих при грозовых разрядах или коммутационных процессах в сетях TN-S. Модульная конструкция позволяет легко интегрировать его в распределительные щиты.

Назначение и область применения

УЗИП типа 1+2 защищает объекты от внешних и внутренних импульсных перенапряжений. Он устанавливается на входе в здание, сразу после счетчика, чтобы поглотить энергию молнии или скачков напряжения из сети. Подходит для жилых домов, офисов, производственных помещений и объектов с чувствительным оборудованием - автоматизированных систем, серверов, промышленного управления.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Максимальный разрядный ток (8/20 мкс): 25 кА - способен выдерживать мощные импульсы, характерные для прямых или близких ударов молнии
• Защитное напряжение: до 1500 В - уровень напряжения, который проходит через устройство после срабатывания; ниже этого порога оборудование остаётся защищённым
• Максимальное допустимое напряжение постоянного тока (pv): 260 В - позволяет использовать в цепях с возможными колебаниями выше 230 В
• Количество полюсов: 1 - защищает одну фазу L
• Ширина: 36 мм - занимает два модуля DIN-рейки (по 18 мм каждый)
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупных частиц, но не от воды и пыли
• Материал корпуса: пластик - легкий, не проводящий, устойчивый к механическому воздействию
• Максимальное сечение подключаемого провода: 50 мм2 - совместим с толстыми медными кабелями, используемыми во вводных щитах
• Дистанционная сигнализация: да - контакт замыкается при выходе устройства из строя, что позволяет подключить сигнал тревоги к системе контроля
• Система заземления: TN-S - требует отдельного проводника PE, соответствует современным нормам

Совместимость и монтаж

УЗИП монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите - два модуля. Подключение выполняется к фазному проводнику (L) и шине PE. Клеммы рассчитаны на провода сечением до 50 мм2 - используются болтовые соединения с усилием, указанным в инструкции. Обязательно соблюдать порядок: сначала заземление, потом фаза. Нельзя подключать к TT или IT системам без доработки схемы.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61643-11 и ГОСТ Р 51992-2002. Применяется в соответствии с ПУЭ, глава 1.7. Установка обязательна в местах, где есть риск попадания молнии или наличие длинных воздушных линий. Сигнализация о состоянии работы обеспечивает своевременную замену при отказе.

Преимущества

• Комбинированная технология: сочетание варистора и искрового разрядника повышает надёжность при многократных импульсах
• Высокая пропускная способность: 25 кА обеспечивают защиту даже в регионах с частыми грозами
• Встроенный индикатор состояния: дистанционный контакт позволяет удаленно контролировать работоспособность без вскрытия щита
• Модульная форма: удобно заменять, не демонтируя весь щит
• Поддержка больших сечений проводов: идеально для вводных щитов с мощными кабелями

Ограничения применения

• Не предназначен для защиты от длительных перенапряжений - только от кратковременных импульсов
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне помещения или в сырых зонах (например, в подвале без отопления)
• Работает только в сетях TN-S - несовместим с системами TN-C, TT или IT без изменения схемы заземления
• Не защищает от перегрузок или коротких замыканий - требует параллельной установки автоматических выключателей
• Срок службы ограничен - после нескольких срабатываний варистор деградирует, даже если индикатор показывает “рабочее” состояние

Примеры использования

• Вводный щит многоэтажного дома - первый этап защиты перед групповыми УЗИП
• Производственный цех с ЧПУ-станками - предотвращает сбои в управлении из-за импульсов
• Объекты связи и телекоммуникаций - защищает серверы и оптические терминалы
• Автомобильные сервисы с компрессорами и сварочными аппаратами - снижает вероятность выхода оборудования из строя

Практические советы

• Выбирайте УЗИП типа 1+2 именно для ввода - тип 2 подходит только для внутриобъектовой защиты
• Проверьте сечение вводного кабеля - если больше 50 мм2, используйте переходники или ответвители
• После каждого значительного грозового разряда проверяйте индикатор состояния - даже если он “зелёный”, срок службы мог исчерпаться
• Не экономьте на заземлении: плохой контакт PE снижает эффективность УЗИП в несколько раз
• При использовании в щитах с несколькими фазами - устанавливайте один УЗИП на каждую фазу
• Совмещайте с УЗИП типа 2 на втором уровне - так создаётся многоступенчатая защита
