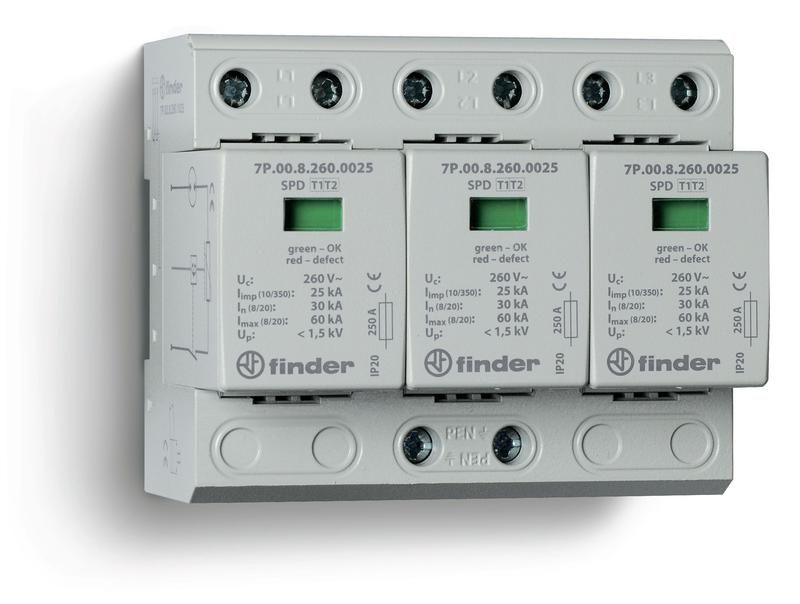

Устройство защиты от импульсных перенапряжений УЗИП тип 1+2 (3 варистор/искровый разрядник); модульный, ширина 108мм; степень IP20 FINDER 7P0382601025

Устройство защиты от импульсных перенапряжений УЗИП тип 1+2 (3 варистор/искровой разрядник) модульный, ширина 108 мм, степень защиты IP20 от бренда Finder, артикул 7p0382601025, предназначено для защиты электрооборудования от высоковольтных импульсов, возникающих при грозовых разрядах или коммутационных процессах в сетях с системой заземления TN-C-S.

Назначение и область применения

УЗИП типа 1+2 защищает электрические сети от внешних и внутренних импульсных перенапряжений. Комбинированный принцип работы - сочетание варисторов и искрового разрядника - обеспечивает надёжную защиту на входе объекта, где возможны прямые или близкие удары молнии. Подходит для установки в распределительных щитах жилых домов, офисов, промышленных объектов, энергообъектов и объектов с чувствительным оборудованием.

Технические характеристики

• Количество полюсов: 3P+N - защита всех фаз и нулевого провода;
• Номинальное напряжение: 230 В переменного тока - совместим с бытовыми и промышленными сетями 230/400 В;
• Максимальный разрядный ток (8/20): 30 кА - способен выдерживать мощные импульсы, характерные для первичной защиты;
• Уровень напряжения защиты: 1,5 кВ - ограничивает скачки до безопасного уровня для подключённого оборудования;
• Максимальное PV напряжение: 260 В - допустимое рабочее напряжение при нормальных условиях;
• Система заземления: TN-C-S - требует наличия разделения PEN-проводника после ввода;
• Ширина: 108 мм - занимает 5 модулей на DIN-рейке 35 мм;
• Максимальное сечение проводника: 50 мм2 - позволяет подключать толстые силовые кабели;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - устанавливается внутри закрытых щитов;
• Материал корпуса: пластик - изоляционный, самозагасающий, соответствует требованиям пожарной безопасности;
• Дистанционная сигнализация: да - контакт замыкается при выходе устройства из строя, что позволяет удалённо отслеживать состояние защиты через PLC или сигнализацию.

Совместимость и монтаж

УЗИП 7p0382601025 монтируется на стандартную DIN-рейку 35 мм. Для правильной установки требуется свободное место в щите шириной не менее 108 мм. Подключение выполняется медными проводниками сечением до 50 мм2. Клеммы рассчитаны на плотное соединение без использования наконечников, хотя применение наконечников рекомендовано для многожильных кабелей. Обязательно соблюдать порядок подключения: вход - с верхней стороны, выход - с нижней. Нулевой провод N должен быть подключен строго к соответствующему контакту, так как устройство работает в режиме 3P+N.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 61643-11 для ограничителей импульсных перенапряжений. Применяет технологию координированной защиты типа 1+2, что позволяет использовать его в качестве основного средства защиты на вводе. Материал корпуса соответствует классу горючести UL94 V-0. Сертифицирован для эксплуатации в соответствии с ГОСТ Р 51992-2002 и ПУЭ.

Преимущества

• Комбинация варистора и искрового разрядника обеспечивает высокую прочность при больших токах и долгий срок службы;
• Дистанционная сигнализация снижает затраты на обслуживание - можно контролировать работоспособность без вскрытия щита;
• Высокий уровень защиты (30 кА) делает его подходящим для зон с высокой грозовой активностью;
• Форм-фактор 5 модулей оптимизирует использование места в щитах среднего и крупного формата;
• Поддержка системы TN-C-S - идеально для старых и модернизируемых объектов с этим типом заземления.

Ограничения применения

• Не предназначен для установки на открытых площадках или во влажных помещениях - IP20 не обеспечивает защиту от воды и пыли;
• Не используется в системах TT или IT без предварительной модификации схемы заземления;
• Не заменяет УЗИП типа 2 в распределительных щитах второго уровня - применяется только на вводе; для защиты отдельных цепей нужен дополнительный УЗИП типа 2;
• После срабатывания при значительном импульсе устройство может выйти из строя - необходимо плановое техническое обслуживание и замена.

Примеры использования

• Защита вводного щита многоэтажного жилого дома с системой TN-C-S;
• Установка на вводе в административное здание с серверной комнатой;
• Щит управления на промышленном участке с частотными преобразователями и ЧПУ-станками;
• Объекты связи, телекоммуникационные узлы, где важна целостность питания и сигналов.

Практические советы

• При проектировании учтите, что УЗИП 7p0382601025 требует минимального расстояния до следующего УЗИП типа 2 - не менее 10 метров по проводам, чтобы сохранить эффект координации;
• Проверьте соответствие сечения вводного кабеля - если он больше 50 мм2, используйте ответвление через кросс-блок;
• После каждого серьёзного грозового разряда проверяйте индикацию состояния - если цвет индикатора изменился, устройство требует замены;
• Для автоматизации контроля подключите дистанционный контакт к системе SCADA или сигнализации пожарной безопасности;
• Не устанавливайте параллельно несколько таких устройств - они не предназначены для параллельного включения.
