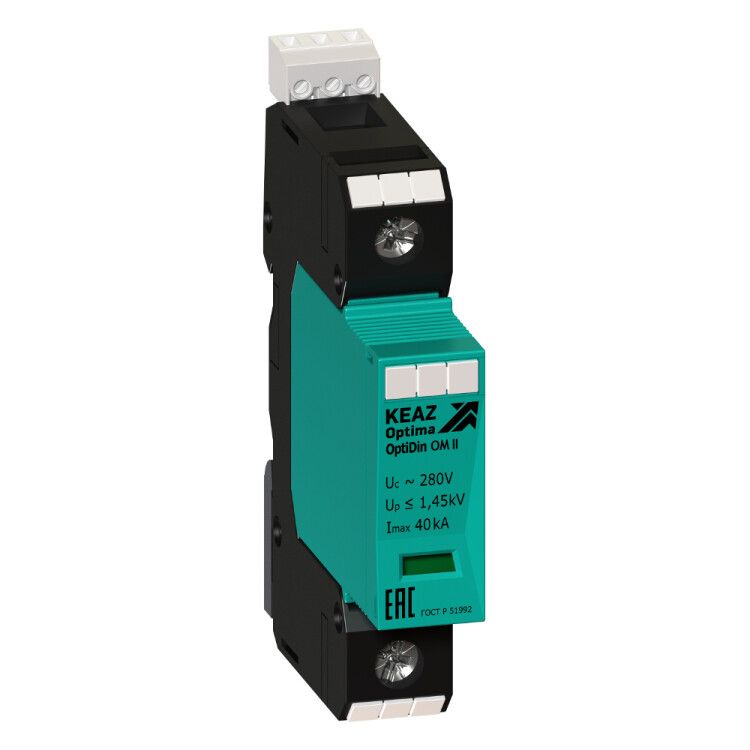

Ограничитель импульсных перенапряжений (УЗИП) 1П 40кА (класс II + III) OptiDin OM-II-1-280/40/XR - 114411 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) 1П 40кА (класс II + III) OptiDin OM-II-1-280/40/XR от КэАЗ предназначен для защиты электронного оборудования от скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами. Устройство устанавливается на DIN-рейку в распределительном щите и обеспечивает защиты - совмещённую функциональность классов II и III. Модель OptiDin OM-II-1-280/40/XR применяется в жилых, офисных и промышленных объектах с системой TN-S или TT.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) 1П 40кА (класс II + III) OptiDin OM-II-1-280/40/XR защищает бытовую и промышленную технику от высоковольтных импульсов, возникающих при ударе молнии в ЛЭП, аварийных отключениях или запуске мощных двигателей. Подходит для установки в этажных, квартирных и центральных распределительных щитах. Применяется там, где есть чувствительная электроника: компьютеры, серверы, системы автоматизации, освещение, насосы, кондиционеры.

Технические характеристики

• Тип устройства: Ограничитель импульсных перенапряжений (УЗИП) класса II+III
• Число полюсов: 1 (для однофазной сети 230 В)
• Номинальное напряжение: 230 В переменного тока
• Максимальный разрядный ток (I_max): 40 кА (по форме волны 8/20 мкс)
• Номинальный сброс импульсного тока (I_n): 20 кА
• Уровень напряжения защиты (U_p): ≤1,3 кВ - предел, до которого снижается перенапряжение
• Максимальное сечение кабеля: 25 мм2 (проводники до 25 кв.мм)
• Способ монтажа: на DIN-рейку 35 мм с профилем Ω
• Количество модулей: 1 (занимает один слот в щите)
• Степень защиты: IP20 - противостояние пальцам и крупным предметам, но не герметична
• Рабочий температурный диапазон: от –40 C до +70 C
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом, без воздействия агрессивной среды
• Поддерживаемые системы заземления: TN-S, TT
• Соответствие нормам: ГОСТ Р 51992-2011

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) 1П 40кА (класс II + III) OptiDin OM-II-1-280/40/XR монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются медные одножильные или многожильные провода сечением до 25 мм2. Обязательно соблюдать минимальную длину соединительных проводов между устройством и входом питания - чем короче, тем эффективнее защита. Нужно подключить к фазному проводу L и нулевому PEN/N, согласно схеме заземления. Установка возможна после автомата ввода, перед групповыми УЗО. Не требует внешнего обслуживания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51992-2011, который регламентирует работу УЗИП в сетях до 1000 В. Сертифицирован для работы в системах заземления TN-S и TT. Конструкция исключает возможность самопроизвольного замыкания при выходе из строя. Индикатор состояния (обычно цветной флажок) позволяет визуально определить работоспособность. После срабатывания требуется проверка и, при необходимости, замена.

Преимущества

• Объединяет два уровня защиты (II+III): снижает нагрузку на последующие устройства и повышает надёжность
• Высокая пропускная способность (40 кА) - выдерживает даже сильные грозовые импульсы
• Малый форм-фактор: занимает всего один модуль на рейке, экономит место в щите
• Широкий диапазон температур - работает в неотапливаемых помещениях и на улице внутри корпусов
• Совместим с большинством современных щитов благодаря стандартизированной DIN-монтажной основе

Ограничения применения

• Не предназначено для защиты от постоянного перенапряжения - только от кратковременных импульсов
• IP20 не допускает использование во влажных местах без дополнительной защиты (например, в бассейне, бане, на улице вне корпуса)
• Не подходит для трёхфазных сетей; для них нужны 3-полюсные модели
• Не является заменой обычному автоматическому выключателю - используется в паре с ними
• После нескольких срабатываний теряет эффективность - необходимо периодически контролировать состояние индикатора

Примеры использования

• Защита домашней электросети: установлен в этажном щите перед счетчиком и УЗО
• Автоматизация производства: защита PLC, частотных преобразователей и датчиков на заводе
• Офисные комплексы: обеспечение бесперебойной работы серверов и компьютеров
• Жилищные дома: защита TV, зарядных станций, умных систем управления светом
• Коттеджи и дачи: особенно актуально в регионах с частыми грозами

Практические советы

• Выбирая УЗИП, всегда сверьте максимальный разрядный ток (40 кА здесь) с уровнем опасности вашего района - в зонах с частыми грозами лучше выбирать выше 40 кА
• При монтаже используйте короткие, прямые провода от ввода до УЗИП - длинные соединения снижают эффективность
• Проверяйте индикатор состояния хотя бы раз в год - если он красный или выпал, устройство требует замены
• Не устанавливайте этот УЗИП сразу после вводного автомата без дифференциального автомата - рекомендован порядок: Автомат → УЗИП → УЗО → группы
• Для трехфазных систем нужна другая модель - OptiDin OM-II-3-... с тремя полюсами
• Учитывайте посадочные размеры: устройство имеет ширину одного модуля, поэтому легко поместится в любом стандартном щите
