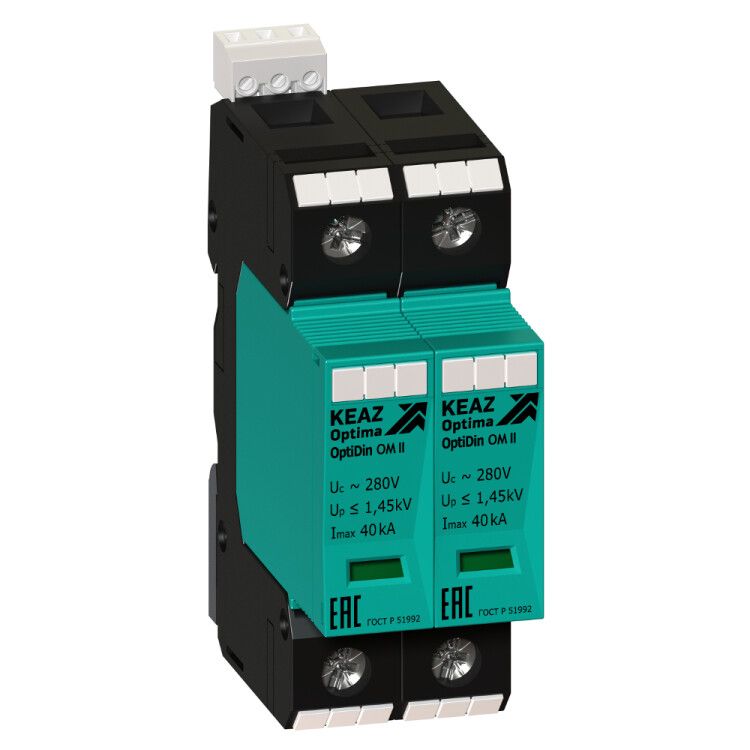

Ограничитель импульсных перенапряжений (УЗИП) 2П 40кА (класс II + III) OptiDin OM-II-2-280/40/XR - 114412 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) 2П 40кА (класс II + III) OptiDin OM-II-2-280/40/XR от КэАЗ предназначен для защиты электронного оборудования от скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами. Устройство устанавливается на DIN-рейку в распределительном щите и обеспечивает защиты - совмещённую функциональность классов II и III. Модель OptiDin OM-II-2-280/40/XR применяется в жилых, офисных и промышленных объектах с системой TN-S или TT.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) 2П 40кА (класс II + III) OptiDin OM-II-2-280/40/XR защищает бытовую и промышленную технику от высоковольтных импульсов, возникающих при ударе молнии в ЛЭП, аварийных отключениях или запуске мощных двигателей. Подходит для установки в этажных, квартирных и центральных распределительных щитах. Применяется там, где есть чувствительная электроника: компьютеры, серверы, системы автоматизации, освещение, насосы, кондиционеры.

Технические характеристики

• Тип устройства: Ограничитель импульсных перенапряжений (УЗИП) класса II+III
• Число полюсов: 2 (для однофазной сети L+N)
• Рабочее напряжение: 230 В переменного тока
• Максимальный разрядный ток (I_max): 40 кА (по форме волны 8/20 мкс)
• Номинальный сброс тока (I_n): 20 кА (стандартный тестовый режим)
• Уровень напряжения защиты (U_p): 1,3 кВ - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания
• Сечения кабеля: до 25 мм2 (проводники медные или алюминиевые)
• Количество модулей DIN: 2 (занимает 35 мм ширины)
• Степень защиты IP: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли; требует установки внутри закрытого щита
• Диапазон температур: от –40 C до +70 C
• Климатическое исполнение: УХЛ4 - холодный и влажный климат, в том числе неотапливаемые помещения
• Система заземления: TN-S, TT
• Нормативный документ: ГОСТ Р 51992-2011

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) 2П 40кА (класс II + III) OptiDin OM-II-2-280/40/XR монтируется на стандартную DIN-рейку шириной 35 мм с профилем типа Ω. Для подключения используются два входных и два выходных контакта: L (фаза) и N (ноль). Обязательно соблюдайте полярность - фаза должна подводиться к соответствующему выводу. Минимальное сечение провода - 1,5 мм2, максимальное - 25 мм2. Никаких специальных инструментов не требуется - достаточно отвертки. После монтажа проверьте надёжность затяжки клемм. Устройство не имеет механического выключателя - при отказе сигнализируется цветным окном (красный = замена нужна).

Безопасность и стандарты

Ограничитель импульсных перенапряжений (УЗИП) 2П 40кА (класс II + III) OptiDin OM-II-2-280/40/XR сертифицирован по ГОСТ Р 51992-2011 и соответствует требованиям международного стандарта IEC 61643-11. Соответствие классам II и III позволяет использовать устройство как часть многоступенчатой системы защиты: первый уровень - внешний УЗИП на вводе, второй - этот модель в распределительном щите, третий - точечные фильтры у приборов. Отказ устройства происходит безопасно - внутренние элементы не взрываются, корпус остаётся целым.

Преимущества

• Объединяет две степени защиты (II+III) в одном компактном модуле - снижает количество устройств в щите
• Высокая помехоустойчивость благодаря технологии металлоксидных варисторов
• Цветовая индикация состояния работы - легко определить необходимость замены без измерений
• Широкий температурный диапазон - работает даже в неотапливаемых помещениях зимой
• Поддерживает системы заземления TN-S и TT - универсальность для большинства современных объектов

Ограничения применения

• Не предназначено для установки вне закрытого щита - степень защиты IP20 исключает использование на улице или во влажных средах
• Не является заменой УЗО или автоматическому выключателю - не защищает от сверхтоков или утечек тока
• Не рекомендовано применять в сетях с постоянным напряжением выше 230 В или в трехфазных системах без параллельного подключения нескольких модулей
• Не рассчитан на многократные прямые удары молнии - служит вторичной защитой, основная нагрузка берёт на себя УЗИП первого уровня

Примеры использования

• Защита домашнего медиацентра, Wi-Fi маршрутера и смарт-систем в квартире
• Щит управления лифтами в жилом доме
• Распределительный щит на предприятии с ЧПУ-станками и PLC-контроллерами
• Автомобильный сервис с диагностическим оборудованием
• Филиал банка с серверами хранения данных

Практические советы

• Перед установкой обязательно отключите питание и используйте пробник для контроля отсутствия напряжения
• При использовании в старых зданиях с плохим заземлением - перед установкой этого УЗИП проверьте качество контура заземления
• По возможности соединяйте входные провода минимальной длинной - чем короче, тем эффективнее защита
• Заменяйте устройство при появлении красного индикатора - даже если аппарат продолжает работать, его защитные свойства уже потеряны
• Для комплексной защиты сочетайте эту модель с УЗИП класса I на вводе и фильтрами питания у дорогой техники
• Проверяйте соответствие сечения кабеля - слишком тонкий провод увеличивает риск нагрева и потери эффективности
