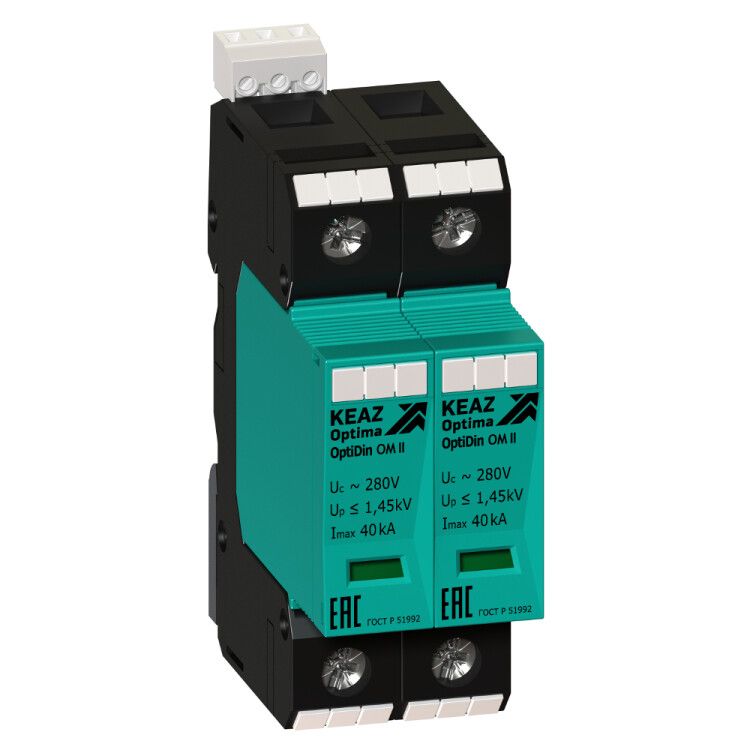

Ограничитель импульсных перенапряжений (УЗИП) 2П 40кА (класс II + III) OptiDin OM-II-2-280/40/S - 114414 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) 2П 40кА (класс II + III) OptiDin OM-II-2-280/40/S от КЭАЗ предназначен для защиты электронного оборудования от высоковольтных скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами в сети. Устройство устанавливается на DIN-рейку и совместимо с системами TN-S и TT, обеспечивая надёжную работу в условиях жесткого климата.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) 2П 40кА (класс II + III) OptiDin OM-II-2-280/40/S защищает бытовые, офисные и промышленные устройства от импульсных перенапряжений вторичного типа - таких как те, что возникают после попадания молнии в ЛЭП или при включении мощных нагрузок. Он работает как второй уровень защиты в многоступенчатой системе: первый уровень (класс I) принимает основной удар, а этот - завершает фильтрацию до безопасного уровня. Подходит для установки в распределительных щитах жилых домов, административных зданий, производственных цехов, где есть чувствительная электроника: серверы, PLC, ЧПУ-станки, системы освещения и управления.

Технические характеристики

• Тип: Ограничитель импульсных перенапряжений класса II+III
• Количество полюсов: 2 (защита фаза–ноль)
• Номинальное напряжение: 230 В переменного тока
• Максимальный разрядный ток (I_max): 40 кА - способен выдерживать один самый сильный импульс
• Номинальный сброс импульсного тока (I_n): 20 кА - гарантируемый уровень защиты при многократных воздействиях
• Уровень напряжения защиты (U_p): 1,3 кВ - максимальное напряжение, которое пройдёт через устройство к оборудованию
• Максимальное сечение кабеля: 25 мм2 - позволяет использовать медные провода до этого размера
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным частицам пыли, но не герметичен
• Способ монтажа: на DIN-рейку 35 мм
• Количество модулей: 2 (занимает два стандартных модуля на рейке)
• Система заземления: TN-S, TT
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температурах от –40 C до +70 C
• Нормативный документ: ГОСТ Р 51992-2011

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) 2П 40кА (класс II + III) OptiDin OM-II-2-280/40/S устанавливается на стандартную DIN-рейку шириной 35 мм внутри распределительного щита. Для подключения используются два однопроводных кабеля: фаза и ноль - заземление подводится отдельно к шине PE. Максимальное сечение провода - 25 мм2; более толстые кабели не подходят. Обязательно соблюдайте минимальное расстояние между этим устройством и автоматическими выключателями - рекомендуется минимум 10 мм для теплоотвода. Установка должна выполняться перед групповыми УЗО и автоматами, чтобы защитить всю последующую цепь.

Безопасность и стандарты

Ограничитель импульсных перенапряжений (УЗИП) 2П 40кА (класс II + III) OptiDin OM-II-2-280/40/S соответствует требованиям ГОСТ Р 51992-2011 и сертифицирован для применения в России и странах ЕАЭС. Устройство имеет механический индикатор состояния - при выходе из строя он меняет цвет, позволяя оперативно заменить элемент. Наличие двухполюсной конструкции исключает риск работы при повреждённом нулевом проводе. Примечание: само устройство не является защитой от поражения током - для этого нужны УЗО.

Преимущества

• Высокий уровень защиты благодаря сочетанию классов II и III - эффективна против как внешних, так и внутренних помех
• Широкий диапазон рабочих температур (-40…+70 C) делает её пригодной для установки в необогреваемых помещениях и на улице (внутри щита)
• Подтверждённая долговечность при многократных импульсах - 20 кА номинального тока сброса
• Простая замена: устройство легко демонтировать и заменить без отключения всей сети
• Совместимость со всеми изделиями серии OptiDin - можно комплектовать единым решением

Ограничения применения

• Не предназначено для защиты от постоянного тока - только для переменного 230 В
• Не защищает от длительных перенапряжений (например, при обрыве нуля); требует наличия других средств защиты
• IP20 не допускает установку во влажных местах без корпуса - нельзя монтировать вне закрытого щита
• Не используется в IT-системах заземления - только TN-S и TT
• Не заменяет УЗО или автоматический выключатель - это дополнительное устройство, а не основная защита

Примеры использования

• Щит этажный в жилом доме - защита TV, компьютеров, зарядных устройств
• Производственный участок с ЧПУ-станками и контроллерами
• Офисный центр с серверной и системами видеонаблюдения
• Автомобильные сервисы с диагностическим оборудованием
• Объекты с энергоэффективным освещением LED и датчиками движения

Практические советы

• Выбирайте место установки ближе к входному щиту - чем короче провода до УЗИП, тем лучше защита
• Проверьте сечение кабелей перед подключением - превышение 25 мм2 может привести к плохому контакту и нагреву
• При использовании нескольких УЗИП в одной цепи - используйте координированные модели (например, все из серии OptiDin)
• Периодически проверяйте индикатор состояния - при изменении цвета устройство необходимо заменить даже при видимой работоспособности
• Для объектов с высокой вероятностью грозовых разрядов (высотные здания, открытые территории) рекомендуется комбинировать с УЗИП класса I
