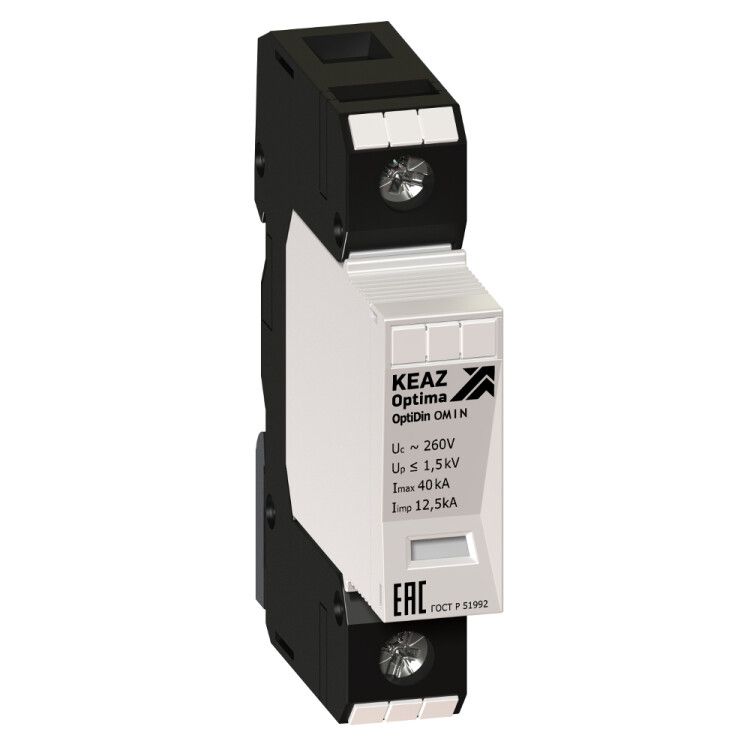

Ограничитель импульсных перенапряжений (УЗИП) NП+N 12,5кА (класс I + II III) OptiDin OM-I-N-260/12,5 - 114269 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) NП+N 260 В 12,5 кА класс I + II + III от КЭАЗ - устройство для защиты электронного оборудования от скачков напряжения в однофазных сетях 230 В. Артикул 114269 входит в серию OptiDin и предназначен для установки на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗИП защищает оборудование от высоковольтных импульсов, возникающих при молниях, аварийных отключениях или включении мощных нагрузок. Устройство класса I + II + III обеспечивает многоступенчатую защиту: класс I принимает на себя основную энергию грозового разряда, классы II и III снижают остаточные импульсы до безопасного уровня. Подходит для установки в главном вводном щите, а также во вторичных распределительных щитах. Применяется в домах, офисах, производственных цехах, на АЗС, в системах автоматизации.

Технические характеристики

• Номинальное напряжение: 230 В - совместим с однофазными сетями 220–240 В
• Номинальный разрядный ток: 20 кА - способен выдерживать многократные импульсы такой силы
• Уровень напряжения защиты: 1,5 кВ - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания
• Количество полюсов: 1 (N+PE) - защищает одновременно фазу и нулевой проводник
• Способ монтажа: на DIN-рейку 35 мм - устанавливается в стандартные щиты
• Максимальное сечение провода: 25 мм2 - позволяет подключить медные кабели до этого сечения
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочий температурный диапазон: от –40 до +70 C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Количество модулей: 1 - занимает один стандартный модуль на DIN-рейке
• Система заземления: TN-S, TT - совместим с этими типами заземления
• Серия: OptiDin - продукт из линейки КЭАЗ с оптимизированной конструкцией для быстрого монтажа
• Соответствие нормам: ГОСТ Р 51992-2011

Совместимость и монтаж

УЗИП 114269 устанавливается на DIN-рейку в любом распределительном щите с соответствующим креплением. Для работы требуется надёжное соединение с PE-проводником - без него устройство не будет работать. Максимальное сечение кабеля 25 мм2 - используйте клеммы, предназначенные для такого сечения. Не допускается подключение кабелей большего диаметра. Устройство совместимо с любыми автоматическими выключателями и УЗО, установленными выше или ниже по цепи. Обязательно соблюдайте полярность: вход L/N/PE подключаются строго согласно маркировке на корпусе.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р 51992-2011 и прошёл сертификацию на соответствие безопасности. Конструкция предотвращает самопроизвольное срабатывание и перегрев. При выходе устройства из строя срабатывает индикатор состояния - он меняет цвет, сигнализируя о необходимости замены. Нельзя использовать устройство в качестве самостоятельного средства защиты - всегда применяйте в паре с автоматическим выключателем.

Преимущества

• Класс I + II + III - одна единица заменяет три последовательных УЗИП, экономя место в щите
• Высокая разрядная способность (20 кА) - надёжно справляется даже с сильными грозовыми импульсами
• Один полюс N+PE - упрощает схему подключения, исключает необходимость двух отдельных устройств
• Широкий диапазон температур - можно применять в неотапливаемых помещениях, на улице в герметичных щитах
• Серия OptiDin - проверенная конструкция с качественной изоляцией и долговечными компонентами

Ограничения применения

• Не предназначен для установки вне закрытого щита - степень защиты IP20 не защищает от воды и пыли
• Не заменяет обычный автоматический выключатель - обязательно нужен защитный аппарат перед УЗИП
• Не работает без правильного заземления - в системах IT или при отсутствии PE-провода устройство бесполезно
• Не рекомендовано использование в сетях постоянного тока - только переменный ток 50 Гц
• После одного крупного импульса (например, прямого удара молнии) устройство может выйти из строя - необходимо контролировать состояние индикатора

Примеры использования

• Главный ввод в частном доме - защита всей сети от внешних перенапряжений
• Щит управления насосной станцией - предохранение чувствительной электроники от скачков
• Производственный участок с ЧПУ станками - минимизация отказов из-за помех
• Объекты связи и серверные комнаты - дополнительный уровень защиты перед UPS

Практические советы

• Перед установкой проверьте наличие заземления - без PE-проводника УЗИП не сработает
• Подбирайте кабели сечением не более 25 мм2 - большие провода не войдут в клеммы
• Установите рядом с УЗИП автоматический выключатель на 25–40 А - это защитит устройство от перегрузки
• Проверяйте индикатор состояния каждые 6 месяцев - если он красный, замените УЗИП
• Не устанавливайте несколько УЗИП друг за другом без координации - это может вызвать некорректную работу
• Для объектов с высокой вероятностью ударов молнии - сочетайте этот УЗИП с внешней молниеотводной системой
