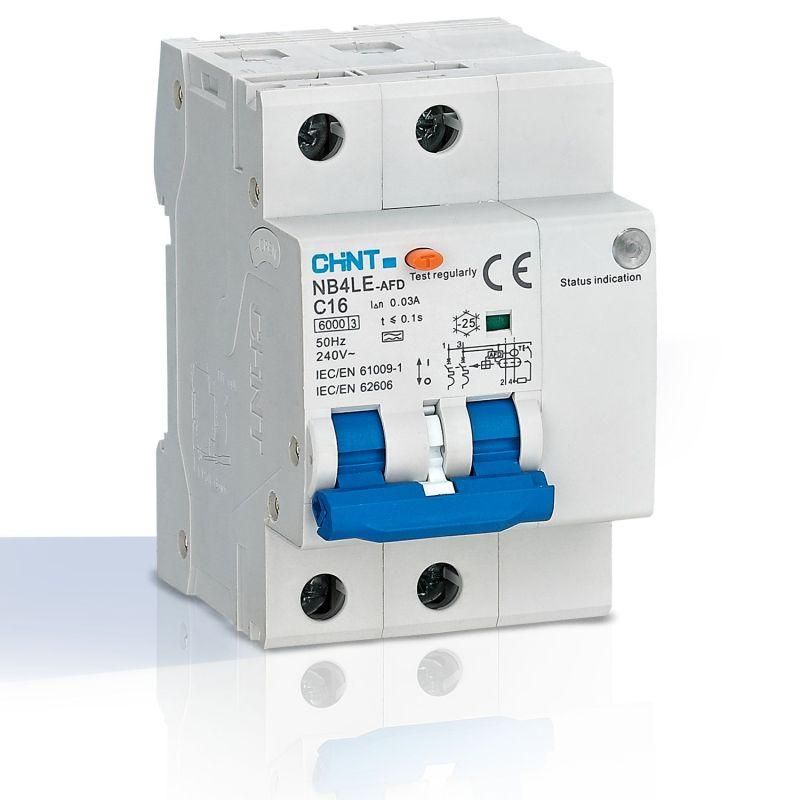

Устройство защиты при дуговом пробое (УЗДП) NB4LE-AFD 2P C20 тип A 30мА CHINT 335357

Устройство защиты от дугового пробоя NB4LE-AFD 2P C20 тип A 30мА от бренда CHINT сочетает функции автоматического выключателя и устройства защитного отключения (УЗО), обеспечивая надёжную защиту от дуговых разрядов, токов утечки, перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых и коммерческих объектов.

Назначение и область применения

Устройство защиты от дугового пробоя NB4LE-AFD 2P C20 тип A 30мА защищает электроустановки от опасных дуговых разрядов, которые могут возникнуть при повреждении проводки, плохих соединениях или старении изоляции. Одновременно оно выполняет функции УЗО и автоматического выключателя: отключает цепь при утечке тока свыше 30 мА, перегрузке или КЗ.

Применяется в бытовых и офисных сетях 230 В, где есть повышенный риск возгорания из-за дуг - например, в помещениях с большим количеством электроники, удлинителей, старой проводки, а также в местах с высокой влажностью (ванная, кухня). Особенно актуально для защиты цепей питания компьютеров, зарядных устройств, освещения и бытовой техники.

Технические характеристики

• Номинальный ток: 20 А - выдерживает постоянную нагрузку до этого значения, срабатывает при превышении
• Номинальный ток утечки: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Номинальное напряжение: 230 В - предназначен для однофазной сети 220–240 В
• Число полюсов: 2 - защищает фазу и ноль одновременно
• Тип тока утечки: A - реагирует на переменный и импульсный ток утечки (например, от современных БП, инверторов, LED-светильников)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ
• Ширина: 3 модуля (54 мм) - занимает место на DIN-рейке
• Время отключения: ≤ 0,1 с - быстрое отключение при аварии
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Ресурс: 100 000 механических циклов, 4 000 электрических - долгий срок службы при регулярном использовании

Совместимость и монтаж

NB4LE-AFD 2P C20 тип A 30мА монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки - с нижней стороны, что соответствует правилам безопасности и удобству обслуживания. Для подключения используйте кабель сечением 0,5–25 мм2 (медный). Напряжение питания - только переменное 50 Гц, 230 В. Не совместим с трёхфазными системами или сетями постоянного тока.

Обязательно соблюдайте полярность: вход - сверху, выход - снизу. После монтажа проверьте работоспособность кнопкой «Т» (тест). Устройство не имеет внешнего управления - работает исключительно автономно.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, обеспечивающим безопасность при работе с токами утечки. Защита типа A гарантирует срабатывание при импульсных токах, характерных для современной электроники - это важнее, чем обычные УЗО типа AC. Индикация состояния контактов через окошко позволяет визуально определить, находится ли аппарат во включенном или отключенном состоянии после срабатывания.

Преимущества

• Комбинированная защита: дуговой пробой + УЗО + автоматический выключатель - всё в одном корпусе
• Высокая чувствительность к импульсным утечкам благодаря типу A - идеально для домашних электронных устройств
• Надёжное срабатывание при КЗ и перегрузках благодаря характеристике C
• Ясная визуальная индикация состояния - легко диагностировать причину отключения
• Долгий ресурс работы - подходит для интенсивного использования

Ограничения применения

• Не применяется в трёхфазных сетях - только для однофазных 230 В
• Не защищает от перепадов напряжения, грозовых импульсов - требуется доп. защита ( surge protector )
• IP20 - нельзя устанавливать вне щита, в сыром помещении или на улице
• Не рекомендуется для цепей с постоянным током утечки (например, от солнечных панелей)
• Не подходит для мощных промышленных двигателей выше 20 А - выбирайте модели с большей номинальной нагрузкой

Примеры использования

• Защита розеточных групп в кухне - предотвращает дуговые замыкания в старых розетках и удлинителях
• Цепь питания компьютерного оборудования - отключает при утечке от блока питания
• Освещение в ванной комнате - снижает риск поражения током и возгорания при повреждении изоляции
• Щитовая группа для детской комнаты - усиленная защита от случайных утечек

Практические советы

• Выбирайте NB4LE-AFD 2P C20 тип A 30мА вместо обычного УЗО, если в цепи есть USB-зарядки, LED-лампы, Wi-Fi роутеры - они часто вызывают импульсные утечки
• Проверяйте работу кнопкой «Т» ежемесячно - особенно если устройство установлено в труднодоступном месте
• Не устанавливайте параллельно с другим УЗО - возможны ложные срабатывания
• При частых отключениях без видимой причины - проверьте целостность изоляции кабелей и качество заземления
• Посадочный диаметр клемм рассчитан на медные провода - не используйте алюминиевые без переходника
