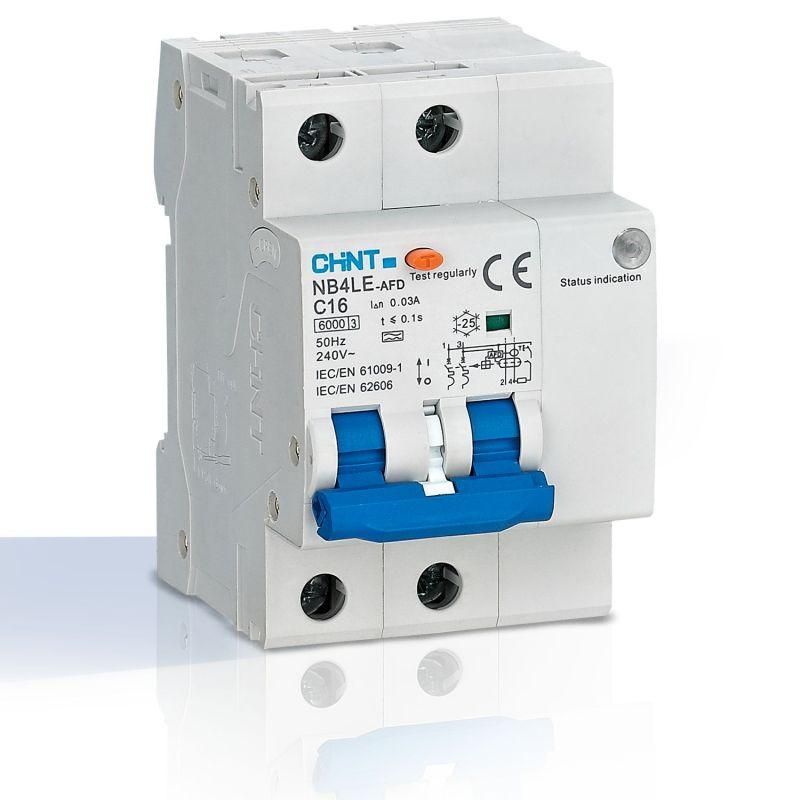

Устройство защиты при дуговом пробое (УЗДП) NB4LE-AFD 2P C25 тип A 30мА CHINT 335358

Устройство защиты от дугового пробоя NB4LE-AFD 2P C25 тип A 30мА от бренда CHINT сочетает защиту от токов утечки, перегрузки, короткого замыкания и обнаружение дуговых разрядов - идеально для бытовых и промышленных сетей 230 В с высокими требованиями к безопасности.

Назначение и область применения

NB4LE-AFD 2P C25 тип A 30мА предназначен для защиты людей и оборудования от поражения электрическим током, возгораний и повреждений, вызванных дуговым пробоем. Устройство особенно актуально там, где есть риск образования дуг в проводке - например, в старых зданиях, на участках с повышенной влажностью, в местах подключения электроинструментов, стиральных машин, тепловых насосов, систем освещения и другого оборудования с частыми коммутациями.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без срабатывания.
• Номинальный ток утечки: 30 мА - чувствителен к малым утечкам, достаточным для предотвращения опасного поражения человека.
• Тип тока утечки: A - реагирует на переменный ток утечки и импульсный постоянный (например, от современных преобразователей частоты, LED-драйверов, зарядных устройств).
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы, люминесцентные светильники).
• Напряжение: 230 В - рассчитано на однофазные сети стандарта Европы и России.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Число полюсов: 2 - защищает фазу и ноль одновременно.
• Ширина модуля: 3 модуля (54 мм) - занимает место на DIN-рейке, совместимо со стандартными щитами.
• Время отключения: ≤ 0,1 сек - срабатывает быстрее, чем успевает развиться опасная ситуация.
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого распределительного щита.
• Ресурс: 100 000 механических циклов, 4 000 электрических - долговечен даже при частых включениях.

Совместимость и монтаж

Устройство NB4LE-AFD 2P C25 тип A 30мА монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки - с нижней стороны, что соответствует правилам сборки современных щитов. Для работы требуется подключение фазы и ноля - не применяется в трёхфазных системах без дополнительных устройств. Совместим с любыми автоматическими выключателями и УЗО, установленными в одном щите, при условии соблюдения координации по току и времени.

Безопасность и стандарты

Соответствует международному стандарту IEC 61009-1 и российскому ГОСТ Р 51326.1. Обеспечивает класс защиты от поражения током согласно категории III (защита от косвенного прикосновения). Индикация состояния контактов через цветное окно позволяет визуально определить, сработало ли устройство - красный цвет указывает на отключение по причине утечки или дуги.

Преимущества

• Объединяет три функции в одном корпусе: УЗО + автомат + защита от дуги - экономит место в щите.
• Реакция на импульсный ток утечки (тип A) делает его подходящим для современной техники с электроникой.
• Высокая надёжность благодаря электронной схеме и ресурсу в 100 тысяч операций.
• Яркая индикация срабатывания снижает время диагностики отказа.

Ограничения применения

• Не используется в сетях постоянного тока - только переменный ток 50 Гц.
• IP20 не допускает установку во влажных помещениях вне щита (ванная, кухня, подвал) - необходимо помещение с контролируемой средой.
• Не подходит для защиты цепей с очень большими пусковыми токами (например, мощные компрессоры свыше 3 кВт без плавного запуска) - возможны ложные срабатывания.
• Требует регулярной проверки кнопкой “T” - не заменяет ежемесячное тестирование.

Примеры использования

• Защита розеточных групп в жилых домах - особенно в детских комнатах, ванных и кухнях.
• Щиты на объектах с оборудованием на базе инверторов: кондиционеры, насосы, системы автономного питания.
• Производственные линии с частыми включениями двигателей и слабой изоляцией кабелей.
• Системы освещения с LED-драйверами, которые часто являются источником импульсных утечек.

Практические советы

• Выбирая NB4LE-AFD 2P C25 тип A 30мА, убедитесь, что ваша сеть имеет заземление - иначе защита от утечки будет работать некорректно.
• При установке в щит с несколькими УЗО - используйте селективность: этот аппарат лучше ставить на последнем уровне (розетки), а не на входе.
• Проверяйте работу кнопкой “T” хотя бы раз в месяц - это обязательное правило для всех устройств типа A.
• Не устанавливайте параллельно обычные УЗО - это создаёт избыточную защиту и усложняет поиск причины срабатывания.
• Посадочный диаметр клемм - 16 мм2 - подходит для медных проводов сечением до 2,5–4 мм2, в зависимости от материала изоляции.
