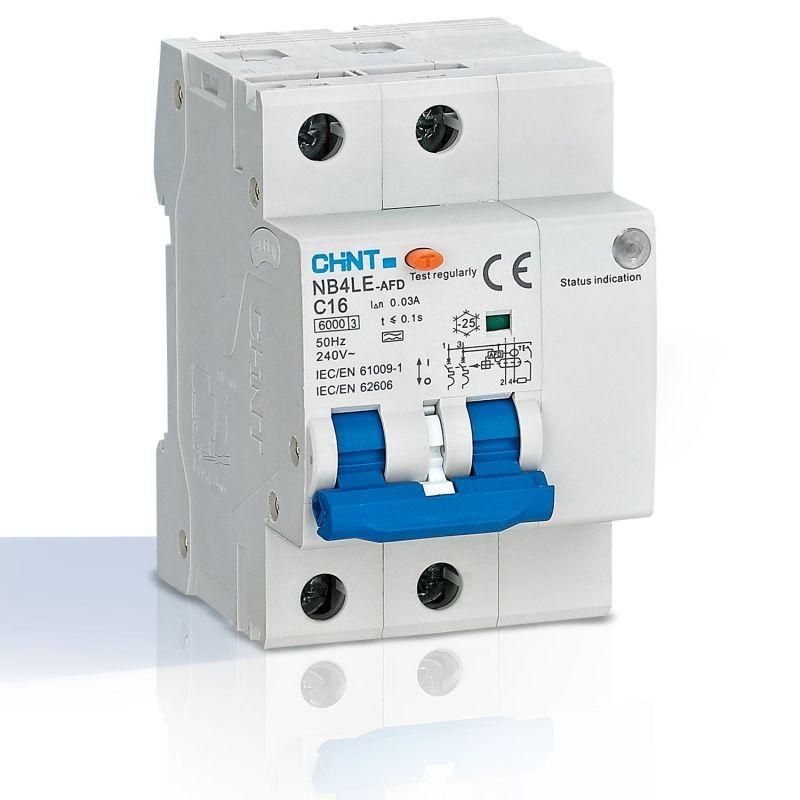

Устройство защиты при дуговом пробое (УЗДП) NB4LE-AFD 2P C16 тип A 30мА CHINT 335356

Устройство защиты при дуговом пробое (УЗДП) NB4LE-AFD 2P C16 тип A 30мА от бренда CHINT сочетает защиту от токов утечки, перегрузки, короткого замыкания и обнаружение опасной дуги - идеально для защиты электроустановок в жилых и коммерческих помещениях.

Назначение и область применения

УЗДП NB4LE-AFD 2P C16 тип A 30мА предназначен для предотвращения возгораний, вызванных дуговым пробоем - случайным электрическим разрядом между проводниками или поврежденной изоляцией. Он защищает сети переменного тока 230 В, 50 Гц, где есть риск возникновения дуги из-за старения проводки, плохих соединений или механических повреждений. Подходит для установки в распределительных щитах квартир, офисов, магазинов, мастерских и других объектов с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 16 А - выдерживает длительную нагрузку до этого значения без срабатывания
• Номинальный ток утечки: 30 мА - чувствителен к малым утечкам, безопасным для человека
• Номинальное напряжение: 230 В - рассчитан на однофазные сети 230–240 В
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Тип тока утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных устройств с выпрямителями: зарядки, LED-светильники, бытовая техника)
• Характеристика срабатывания: C - срабатывает при кратковременных перегрузках до 5–10× I_n, подходит для нагрузок с пусковыми токами (двигатели, насосы, компрессоры)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Модульная ширина: 3 модуля - занимает 54 мм на DIN-рейке
• Время отключения при дуге: ≤ 0,1 сек - оперативно прекращает горение дуги
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Механический ресурс: 100 000 циклов включения/выключения
• Электрический ресурс: 4 000 циклов при номинальной нагрузке
• Конструкция: электронная - использует микросхемы для анализа формы тока и обнаружения дуги
• Индикация: окно показывает положение контактов («I» - включен, «O» - отключен)

Совместимость и монтаж

УЗДП NB4LE-AFD 2P C16 тип A 30мА монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки - с нижней стороны, питание - сверху. Совместим с любыми щитами, соответствующими ГОСТ Р 50030.2. Устанавливается после автоматического выключателя или совместно с ним - в зависимости от схемы защиты. Для правильной работы требуется заземление PEN-проводника в системе TN-S или TN-C-S. Не рекомендуется использовать в IT-системах без дополнительных мер.

Безопасность и стандарты

Соответствует требованиям МЭК 61009-2-2 и ГОСТ Р 51326.2. Обеспечивает защиту от поражения электрическим током при утечке ≥ 30 мА и предотвращает пожары от дуговых разрядов. Электронная начинка имеет самодиагностику - при отказе внутренних компонентов устройство автоматически отключается и остается в положении “OFF”.

Преимущества

• Объединяет четыре функции в одном устройстве: защита от утечки, перегрузки, КЗ и дуги - экономит место в щите
• Реакция на импульсный ток утечки (тип A) делает его актуальным для современной техники
• Высокая надежность: 100 тысяч механических циклов и 4 тысячи электрических
• Четкая визуальная индикация состояния контактов - позволяет быстро определить причину отключения
• Автоматическое отключение при собственной неисправности - исключает ложное «рабочее» состояние

Ограничения применения

• Не применяется в трехфазных сетях - только для однофазных 230 В
• Не защищает от постоянного тока утечки выше 6 мА (не подходит для систем с мощными преобразователями постоянного тока)
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты корпуса
• Не работает без питания - при отключении нулевого провода защита теряется
• Не заменяет обычный УЗО или автомат - является их многофункциональной заменой, но требует грамотной схемы

Примеры использования

• Защита розеточных групп в спальне, детской комнате - где используются USB-зарядки, Wi-Fi роутеры, ночники
• Щит в мастерской с точечной сваркой, болгаркой, пылесосом - там возможны повреждения кабелей и дуговые разряды
• Освещение в торговом зале с LED-лампами и драйверами - они часто создают импульсные утечки, которые обычные УЗО не видят
• Распределительный щит многоквартирного дома - вместо нескольких устройств используется один УЗДП NB4LE-AFD 2P C16 тип A 30мА

Практические советы

• Перед установкой проверьте, что нулевой провод не перебит - УЗДП не будет работать без него
• При тестировании кнопкой «T» убедитесь, что устройство отключилось полностью - индикатор должен стать красным
• Не устанавливайте рядом с источниками сильных помех (частотные преобразователи, сварочные аппараты) - может вызывать ложные срабатывания
• При замене старого УЗО на УЗДП NB4LE-AFD 2P C16 тип A 30мА - сохраните прежнюю схему подключения, но учтите большую ширину (3 модуля)
• Рекомендовано периодически (раз в месяц) проверять работу кнопкой TEST - особенно в условиях повышенной запыленности
