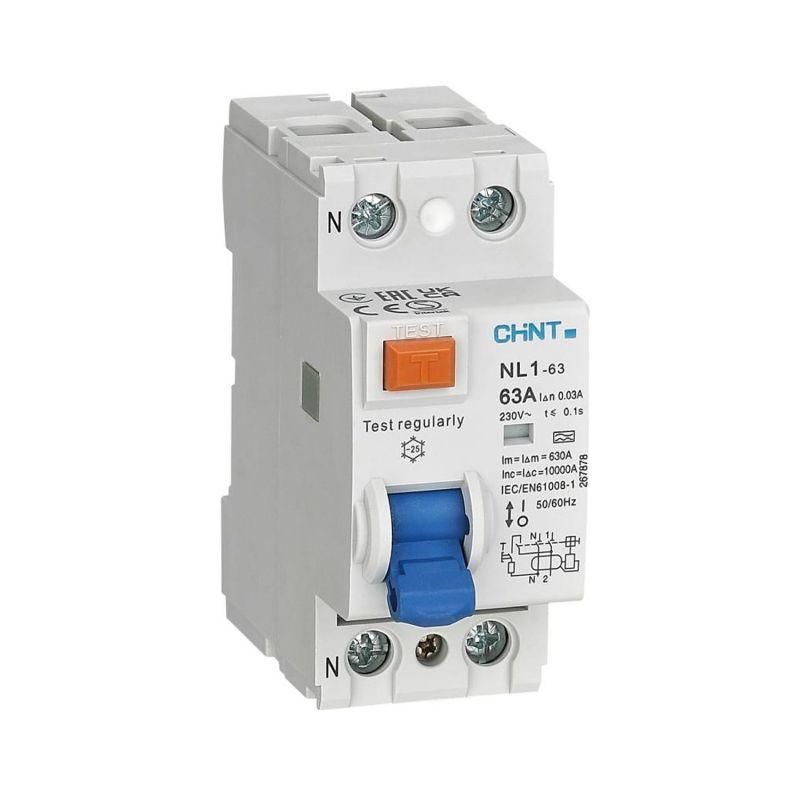

Выключатель дифференциального тока (УЗО) 2п 25А 30мА тип A-SI AX NL1-63 6кА (R) CHINT 216719

Устройство защитного отключения (УЗО) 1P+N 25А 30мА тип A 6кА(R) SI, NL1-63 от бренда CHINT обеспечивает защиту человека от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Это электромеханическое устройство с высокой надежностью и фильтрацией ложных срабатываний, подходящее для установки в распределительных щитах.

Назначение и область применения

УЗО 1P+N 25А 30мА тип A 6кА(R) SI, NL1-63 защищает людей от поражения электрическим током при косвенном прикосновении к поврежденной изоляции. Также оно предотвращает возгорания, вызванные утечками тока в проводке. Подходит для использования в жилых домах, офисах, производственных помещениях и других объектах с однофазной сетью 230 В. Особенно эффективно там, где есть оборудование с полупроводниковой начинкой - например, компьютеры, ИБП, светодиодные светильники, частотные преобразователи.

Технические характеристики

• Номинальный ток: 25 А - максимальный рабочий ток, который устройство может длительно пропускать без перегрева
• Номинальный ток утечки: 30 мА - чувствительность срабатывания, безопасная для человека
• Номинальное напряжение: 230 В - рассчитано на стандартную сеть 220–240 В
• Тип тока утечки: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от выпрямителей и ЭПРА)
• Отключающая способность: 6 кА - способен отключить цепь даже при большом КЗ
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, таким как грозовые импульсы
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от пыли и влаги
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях
• Селективная защита: да - позволяет координировать с другими УЗО в многоуровневой системе
• Степень загрязнения: 2 - предназначен для помещений с умеренным уровнем запыления
• Электрическая износостойкость: 2000 циклов включения/отключения
• Механическая износостойкость: 20 000 циклов

Совместимость и монтаж

УЗО 1P+N 25А 30мА тип A 6кА(R) SI, NL1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: вход фазы и нуля - сверху, выход - снизу. Ноль обязательно проходит через устройство, так как оно двухполюсное. Не допускается использование с трехфазными сетями без специальной компоновки. Совместимо с автоматическими выключателями серии NL1-63 и аналогичными по габаритам. Может использоваться с вспомогательным контактом AX-5 для сигнализации срабатывания (не входит в базовую комплектацию).

Безопасность и стандарты

УЗО соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Тип A обеспечивает защиту от всех видов токов утечки, включая импульсные, что делает его более безопасным, чем тип AC. Конструкция электромеханическая - работает без внешнего питания, поэтому сохраняет функциональность даже при отключении напряжения. Отключение происходит при достижении тока утечки 30 мА менее чем за 0,3 секунды.

Преимущества

• Фильтр от ложных срабатываний - снижает риск отключения из-за помех от современной техники
• Селективность - позволяет организовать ступенчатую защиту без массового отключения всей сети
• Индикация положения контактов - визуальное окно показывает, сработало ли УЗО
• Высокая импульсная прочность - выдерживает удары до 3000 А (8/20 мкс)
• Долгий срок службы - 20 тысяч механических циклов

Ограничения применения

• Не применяется в сетях постоянного тока
• Не защищает от перегрузок и коротких замыканий - требует обязательной параллельной установки автомата
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты
• Не рекомендуется для цепей с большим количеством емкостных нагрузок (например, длинные кабели с большой емкостью между фазой и землей)
• Температурный диапазон ограничен - при температуре ниже -25C возможны отказы в работе

Примеры использования

• Защита розеточных групп в квартире - особенно на кухне, в ванной, детской комнате
• Щитовая на этаже многоквартирного дома - для отдельных квартир или групп розеток
• Производственные участки с оборудованием на основе частотных преобразователей
• Офисы с множеством компьютеров, серверов, зарядных устройств
• Объекты с энергоэффективным освещением - LED-светильники с драйверами

Практические советы

• Перед первым включением всегда нажмите кнопку «Тест» - устройство должно отключиться
• Проверяйте работоспособность УЗО 1P+N 25А 30мА тип A 6кА(R) SI, NL1-63 хотя бы один раз в месяц - это требование норм безопасности
• Выбирайте номинальный ток УЗО равным или чуть выше номинала автомата перед ним - например, если автомат 25 А, то УЗО тоже 25 А
• Не используйте несколько УЗО на одном контуре без учета селективности - это может вызвать ложные отключения
• При установке в старый щит убедитесь, что DIN-рейка плотно закреплена - слабая фиксация приводит к нагреву и выходу из строя
• Если требуется удаленная сигнализация срабатывания - заказывайте версию с контактами AX-5
