Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащ. исполнении РИФ-И 24/5/20 (2)-CD- Exi Стример 202015

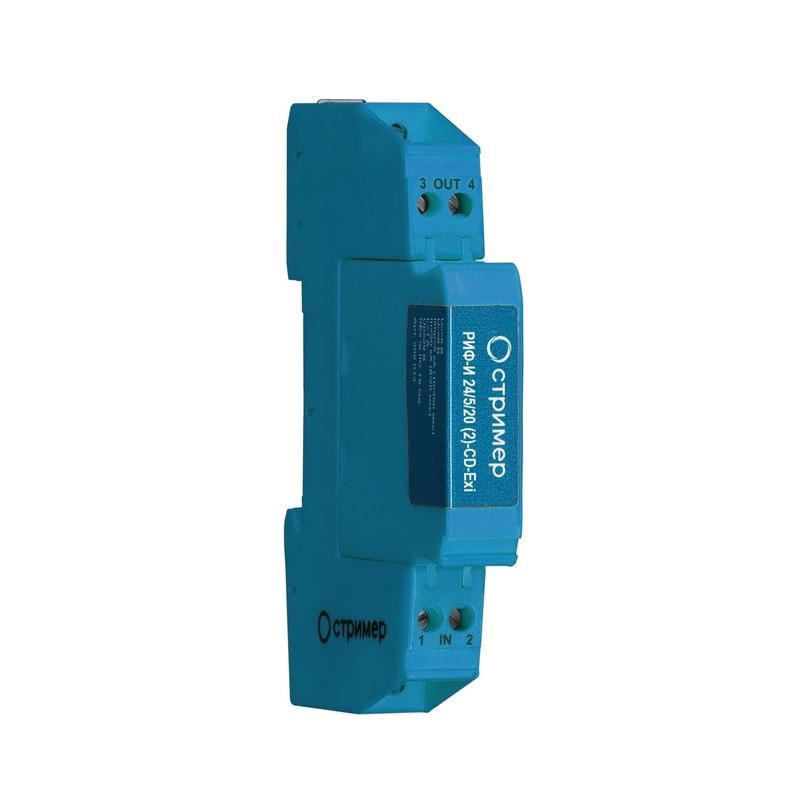

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 24/5/20 (2)-CD-Exi СТРИМЕР - это модульный ограничитель импульсных перенапряжений, предназначенный для защиты чувствительных информационных цепей в условиях взрывоопасных сред. Бренд СТРИМЕР обеспечивает надёжную работу этого устройства в экстремальных температурных и опасных промышленных условиях, а артикул 202015 позволяет точно идентифицировать модель при закупках и заменах.

Назначение и область применения

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 24/5/20 (2)-CD-Exi СТРИМЕР защищает слаботочные сигналы от скачков напряжения, вызванных молниями, коммутацией или электромагнитными помехами. Применяется исключительно в зонах с повышенным риском взрыва - в помещениях и наружных установках, где присутствуют взрывоопасные газовые смеси класса IIC. Соответствует требованиям взрывозащиты 0Ex ia IIC T6 Ga и предназначен для работы в зонах 0А(В)-2 молниезащиты.

Подходит для защиты следующих типов интерфейсов:

• Цифровые: RS-232, RS-422, RS-485, TTY, CAN, Profibus, Modbus, HART, MultiBus, Fieldbus;
• Аналоговые: токовые петли 4–20 мА и 0–20 мА.

Обязательное условие: подключаемые устройства должны иметь искробезопасные цепи по ГОСТ 31610.11-2014 (IEC 60079-0-2011) и соответствовать параметрам искробезопасности, допущенным для зоны Ex ia IIC.

Технические характеристики

• Номинальное напряжение: 24 В постоянного тока
• Максимальное длительное рабочее напряжение постоянного тока: 33 В
• Максимальное длительное рабочее напряжение переменного тока: 23 В
• Максимальный разрядный ток (8/20 мкс): 20 кА
• Импульсный ток (10/350 мкс): 5 кА
• Защитное напряжение: ≤102 В (между проводниками), ≤66 В (от проводника к земле)
• Количество защищаемых пар проводников: 2
• Количество модулей DIN: 1
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Диапазон рабочих температур: от -60 C до +80 C
• Способ монтажа: крепление на DIN-рейку 35 мм
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений для информационных систем во взрывозащищённом исполнении РИФ-И 24/5/20 (2)-CD-Exi СТРИМЕР представляет собой сменный модуль, который устанавливается на базу с винтовыми клеммами. Каждый из двух полюсов защищает одну пару проводов - подходящую для симметричных (например, RS-485) или несимметричных (например, RS-232) интерфейсов.

Монтаж выполняется на стандартную DIN-рейку. Для подключения используются винтовые клеммы - необходимо затягивать контакты усилием, указанным в руководстве, чтобы избежать перегрева и потери соединения. Нельзя использовать устройство без базового крепления - оно не работает автономно.

Важно: все провода, подводимые к РИФ-И, должны быть проложены в соответствии с правилами искробезопасных цепей - никаких длинных петель, лишних ёмкостей или индуктивностей. Это требование обязательно для сохранения взрывозащиты.

Безопасность и стандарты

• Соответствие маркировке взрывозащиты: 0Ex ia IIC T6 Ga
• Соответствие ГОСТ 31610.11-2014 (IEC 60079-0-2011) - требования к искробезопасности
• Соответствие ГОСТ IEC 61643-22-2022 - применение в зонах молниезащиты 0A(B)-2
• Класс защиты от перенапряжений: Type 2 (по IEC 61643-11)

Этот тип УЗИП не предназначен для установки в качестве основной защиты на входе объекта - он работает как вторичная защита после первичного ограничителя, установленного вне взрывоопасной зоны.

Преимущества

• Высокая устойчивость к мощным импульсам - 20 кА (8/20 мкс) и 5 кА (10/350 мкс)
• Широкий температурный диапазон (-60…+80 C) - подходит для холодных регионов и жарких производств
• Модульная конструкция - легко заменить повреждённый элемент без демонтажа всей системы
• Совместимость с большинством промышленных протоколов связи - не требует специальной адаптации
• Сертифицирован для самых строгих взрывоопасных зон (Zone 0), что делает его одним из немногих решений такого уровня

Ограничения применения

• Не применяется в зонах с высокой запылённостью - степень защиты IP20 не обеспечивает защиту от пыли
• Не рассчитан на защиту силовых цепей выше 24 В - нельзя использовать для питания или управления двигателями
• Требует обязательного соблюдения условий искробезопасности: любое отклонение от норм ГОСТ 31610.11 аннулирует сертификат взрывозащиты
• Не совместим с сетями переменного тока выше 23 В - использование на 220 В приведёт к выходу из строя
• Не предназначен для внешней установки без корпуса - IP20 не защищает от осадков и брызг

Примеры использования

• Защита сигнала датчиков давления и температуры в нефтегазовой промышленности (зонда в резервуаре с метаном)
• Ограничение перенапряжений на шине Profibus в химическом производстве с наличием растворителей
• Защита интерфейса RS-485 между контроллером и терминалом в угольной шахте
• Связь между системами автоматизации в зоне взрыва газовоздушной смеси на нефтебазе

Практические советы

• Перед установкой проверьте максимальное рабочее напряжение вашей цепи - оно не должно превышать 33 В постоянного тока
• Используйте только одножильные провода сечением до 2,5 мм2 - многожильные могут ослабнуть при затяжке клемм
• При монтаже в зоне 0 или 1 - убедитесь, что вся система (проводники, соединители, оборудование) имеет ту же маркировку Ex ia IIC T6
• Проверяйте целостность защиты ежегодно - даже при отсутствии видимых повреждений внутренние компоненты могут выйти из строя после нескольких импульсов
• Заменяйте модуль только оригинальным - не используйте аналоги без сертификации по взрывозащите
