Выключатель дифференциального тока УЗО-100, 2P, 25A, Idn-30mA, тип AC | 7000511 Контактор (Legrand)

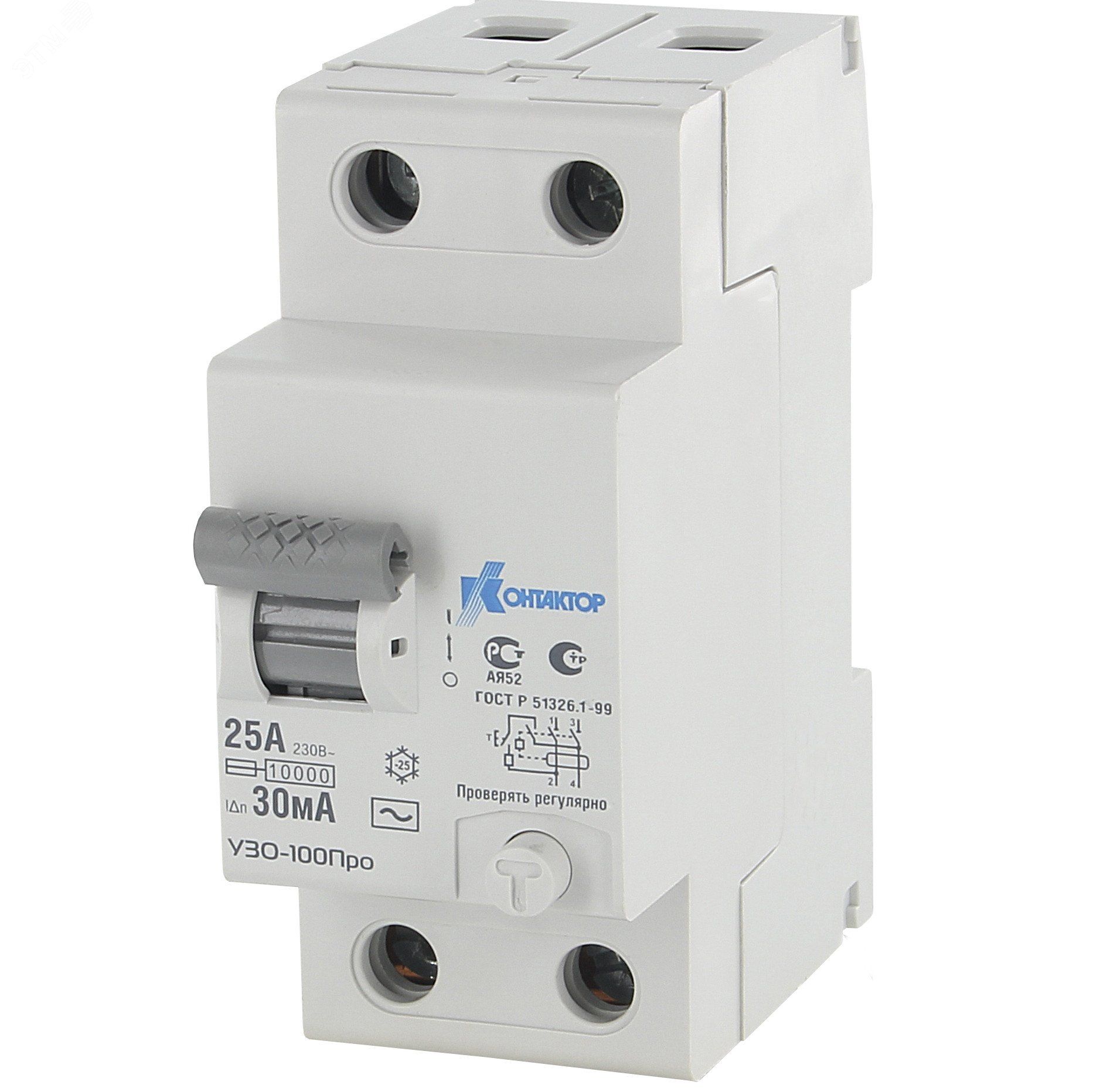

Выключатель дифференциального тока (УЗО) 2 полюса 25 А 30 мА тип AC УЗО-100, УЗО-100Про — устройство защиты от утечек тока, предназначенное для предотвращения поражения электрическим током и возгорания при повреждении изоляции. Бренд Контактор Ульяновск и серия RCCB обеспечивают надежность в бытовых и промышленных сетях переменного тока.

Назначение и область применения

УЗО-100, УЗО-100Про используется для автоматического отключения электрической цепи при возникновении опасного тока утечки — например, при прикосновении человека к оголённым проводам или пробое изоляции в оборудовании. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов и складов. Защищает группы розеток, освещения и других нагрузок до 25 А.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который устройство выдерживает без перегрева;
• Дифференциальный ток срабатывания: 30 мА — чувствительность к утечкам, достаточная для защиты людей от поражения;
• Тип тока утечки: AC — реагирует на переменный ток утечки (например, от бытовых приборов);
• Напряжение: 230 В — рассчитан на однофазную сеть 220–240 В;
• Отключающая способность: 10 кА — способность безопасно прервать аварийный ток короткого замыкания;
• Частота: 50 Гц — совместим с сетями России и стран СНГ;
• Ширина: 2 модуля — занимает два места на DIN-рейке в щите;
• Степень защиты: IP20 — защищено от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита;
• Исполнение: стационарное — не предназначено для перемещения или частого подключения/отключения;
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C и влажности до 98%, подходит для неотапливаемых помещений;
• Способ монтажа: на DIN-рейку — стандартный крепёж для современных электрощитов.

Совместимость и монтаж

УЗО-100, УЗО-100Про устанавливается на DIN-рейку в электрощите. Для работы требуется подключение двух проводов: фазы и нуля — входные и выходные клеммы помечены. Монтаж выполняется после отключения питания. Обязательно соблюдать полярность: фаза подключается на вход L, ноль — на N. Устройство не имеет функции защиты от перегрузки — его необходимо использовать вместе с автоматическим выключателем на 25 А.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Отключение происходит менее чем за 0,3 секунды при достижении порога 30 мА. Применение устройства снижает риск поражения электрическим током и возгорания вследствие утечек. Не используйте в местах с высокой влажностью вне корпуса — IP20 не обеспечивает защиту от брызг и пара.

Преимущества

• Надёжное срабатывание при малых утечках — 30 мА соответствуют требованиям безопасности для человеческой жизни;
• Простая установка благодаря стандартной ширине 2 модуля и DIN-креплению;
• Подтверждённая долговечность производства Контактор Ульяновск — продукция прошла проверку в условиях эксплуатации в РФ;
• Встроенные механические указатели состояния — легко определить, было ли срабатывание;
• Не требует внешнего питания — работает исключительно за счёт сигнала утечки.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий — обязательно сочетать с автоматом;
• Не реагирует на постоянные токи утечки (тип DC) — не подходит для систем с преобразователями частоты, солнечными панелями или светодиодными драйверами;
• Не допускается использование в открытых или влажных зонах без дополнительной защиты корпуса — IP20 недостаточно для улицы или ванных комнат;
• Не рекомендовано применять в сетях с высокими импульсными помехами — возможны ложные срабатывания;
• Не следует использовать вместо УЗО типа A/B — если оборудование содержит выпрямители (стиральные машины, компьютеры), лучше выбрать более универсальное устройство.

Примеры использования

• Защита розеточных групп в квартире — особенно в кухне, ванной, детской комнате;
• Щитовая на этаже многоквартирного дома — один УЗО-100 покрывает несколько комнат;
• Электрооборудование на складе: светильники, шлифовальные станки, зарядные устройства;
• Офисные сети: компьютеры, принтеры, серверы — при условии отсутствия мощных источников постоянного тока.

Практические советы

• Перед установкой проверьте целостность изоляции всех проводов — УЗО не спасёт от короткого замыкания между фазой и нулём;
• Обязательно тестируйте устройство кнопкой «T» ежемесячно — это проверяет работоспособность внутренней цепи;
• Если УЗО часто выбивает — найдите источник утечки: старые провода, поврежденные нагреватели, неисправные приборы;
• При установке нескольких УЗО в одном щите — делайте селективную координацию (время срабатывания увеличивается по направлению к питанию), чтобы избежать массового отключения;
• Посадочный диаметр клемм — 6 мм — подходят медные провода сечением до 4 мм². Не затягивайте слишком сильно — можно повредить контакт.
