Автоматический выключатель ABN103c (22/18кА 380/415В) 3Р) 20A | 131007800 Lsis

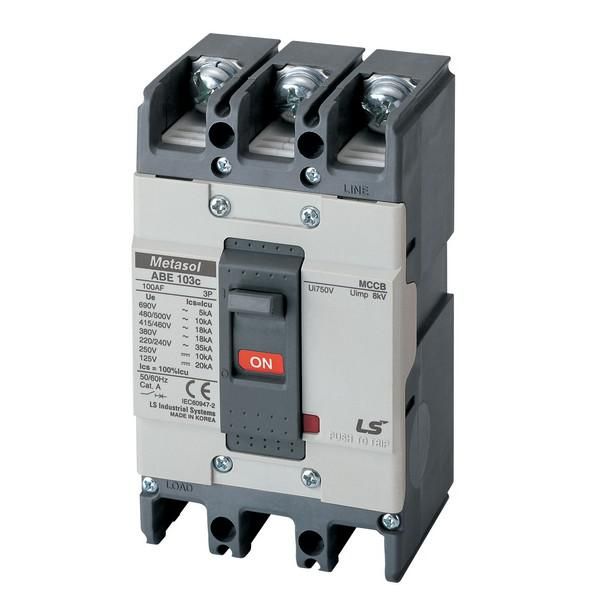

Автоматический выключатель ABN103c от LS Electric - трёхполюсный коммутационный аппарат в литом корпусе, рассчитанный на ток 20 А и напряжение до 690 В. Он защищает электрооборудование от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату. Этот выключатель ABN103c применяется в промышленных системах управления и силовых щитах.

Назначение и область применения

ABN103c предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Также он позволяет вручную включать и отключать нагрузку - например, при обслуживании оборудования. Подходит для использования в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах с переменным током до 690 В. Применяется там, где требуется надёжная защита и компактная установка.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 20 А
• Количество полюсов: 3
• Номинальная отключающая способность: 22 кА (при 415 В), 18 кА (при 380 В)
• Номинальное напряжение: до 690 В AC/DC
• Тип расцепителя: термомагнитный, нерегулируемый (тепловой + электромагнитный)
• Механическая износостойкость: 25 000 циклов включения/отключения
• Коммутационная износостойкость: 10 000 циклов при номинальном токе
• Исполнение: стационарное
• Способ монтажа: на монтажную плату (PCB)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, пыль не предотвращается
• Привод: ручной рычаг
• Диапазон рабочих температур: от –40 C до +40 C
• Указатель расцепления: есть - видно, когда выключатель сработал аварийно
• Род тока: переменный (AC) и постоянный (DC)

Совместимость и монтаж

ABN103c устанавливается на печатную плату - фиксируется через отверстия в корпусе. Для монтажа необходимы соответствующие отверстия в плате с шагом, совпадающим с габаритами аппарата. Убедитесь, что площадка под выключатель ABN103c имеет достаточную жесткость и теплоотвод. Не используйте для поверхностного монтажа в шкафах без крепления - возможна вибрационная деформация контактов. Клеммы рассчитаны на провода сечением до 16 мм2 (медные).

Безопасность и стандарты

ABN103c соответствует требованиям IEC 60947-2 для автоматических выключателей низкого напряжения. Наличие указателя расцепления повышает безопасность при диагностике - можно сразу определить причину отключения. Отключение происходит при превышении порога тока перегрузки (тепловой элемент) или при коротком замыкании (электромагнитный расцепитель). Оба механизма работают без внешнего питания.

Преимущества

• Высокая отключающая способность - 22 кА обеспечивает защиту даже при серьёзных авариях
• Широкий диапазон рабочих температур - работает в холодных помещениях и на открытых площадках
• Надёжный термомагнитный расцепитель - не требует настройки, срабатывает точно
• Указатель положения и расцепления - снижает время диагностики отказов
• Литой корпус - прочный, устойчив к механическим воздействиям

Ограничения применения

• Не предназначен для установки в условиях повышенной запылённости - степень защиты IP20 не защищает от пыли
• Запрещено использовать в средах с высокой влажностью, агрессивными газами или брызгами воды
• Не рекомендуется для частого ручного включения/отключения более 10 тысяч раз - срок службы ограничен коммутационной износостойкостью
• Не подходит для монтажа в шкафах с принудительным охлаждением выше +40 C
• Нельзя применять в цепях с постоянным током свыше 440 В - максимальное DC-напряжение не указано явно, но в спецификации допускается только до 690 В AC; для DC следует проверять документацию LS Electric

Примеры использования

• Защита двигателя 15 кВт на конвейере (380 В, 20–25 А)
• Отключение группы освещения в производственном цеху
• Щит управления насосной станцией с тремя насосами
• Распределительный щит на холодильной установке с низкими температурами
• Система зарядки постоянного тока (до 440 В DC) с контролируемой мощностью

Практические советы

• При выборе ABN103c убедитесь, что ток нагрузки не превышает 20 А - иначе будет частое срабатывание
• Проверьте посадочные отверстия на плате перед монтажом - габариты должны точно совпадать
• Если используется в условиях низких температур, избегайте резких перепадов - это может вызвать конденсат внутри корпуса
• После срабатывания выключателя ABN103c всегда проверяйте цепь на наличие КЗ или перегрузки - не включайте без причины
• Для долгой работы не допускайте перегрева вокруг аппарата - обеспечьте воздушный зазор минимум 10 мм со всех сторон
