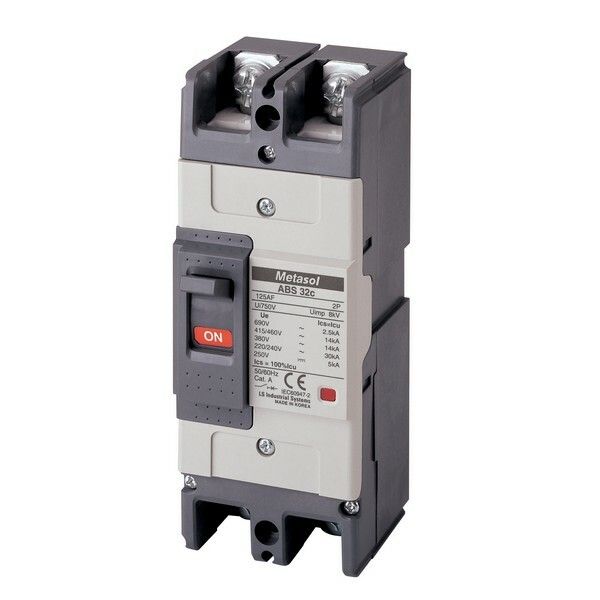

Автоматический выключатель ABS32c (42/37кА 380/415В) 2Р) 15A | 128001900 LSIS

Автоматический выключатель ABS32c 15A 42/37кА 380/415В 2 полюса от LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких ручных включений и отключений. Этот двухполюсный аппарат в литом корпусе подходит для установки в распределительных щитах промышленных объектов и коммерческих зданий.

Назначение и область применения

ABS32c 15A 42/37кА 380/415В 2 полюса используется для защиты однофазных и трехфазных сетей с рабочим напряжением до 415 В переменного тока. Применяется в системах питания оборудования, где требуется надежная защита от сверхтоков: станки, насосы, системы вентиляции, конвейеры, освещение. Подходит для установки в щитах управления и распределительных шкафах.

Технические характеристики

• Номинальный ток: 15 А
• Число полюсов: 2
• Номинальное напряжение: 380–415 В AC
• Номинальная отключающая способность: 14 кА
• Тип расцепителя: термомагнитный, нерегулируемый
• Частота: 50 Гц
• Максимальное рабочее напряжение: 690 В AC
• Конструкция: литой корпус

Совместимость и монтаж

ABS32c 15A 42/37кА 380/415В 2 полюса устанавливается на DIN-рейку шириной 35 мм. Клеммы рассчитаны на подключение медных проводников сечением до 16 мм2. Для обеспечения плотного контакта перед затяжкой необходимо зачистить жилы и проверить момент затяжки - он соответствует требованиям LS Electric для данной модели. Установка возможна в вертикальном положении; горизонтальная фиксация не рекомендована.

Безопасность и стандарты

ABS32c 15A 42/37кА 380/415В 2 полюса соответствует международному стандарту IEC 60947-2. Конструкция обеспечивает изоляцию и предотвращает случайное прикосновение к токоведущим частям. Наличие механической блокировки исключает возможность частичного включения при поврежденном механизме.

Преимущества

• Литой корпус обеспечивает высокую прочность и герметичность, снижает риск попадания пыли и влаги внутрь аппарата.
• Нерегулируемый термомагнитный расцепитель гарантирует стабильную работу без необходимости настройки.
• Устойчивость к коротким замыканиям до 14 кА делает устройство подходящим для промышленных сетей с высокими токами КЗ.
• Совместим с другими моделями серии Metasol ABS - позволяет использовать единые решения для комплектования щита.

Ограничения применения

• Не предназначен для частого оперативного включения/выключения - более 10 раз в день может снизить срок службы.
• Работает только в сети переменного тока 50 Гц; не применяется в постоянном токе.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходима установка отдельного УЗО.
• Не следует применять в средах с повышенной коррозийной активностью (например, химпроизводства) без дополнительной защиты корпуса.

Примеры использования

• Защита группы мощных станков на сборочном участке.
• Распределение нагрузки в щите освещения торгового центра.
• Подключение вводного автомата в распределительном шкафу малого производства.
• Обеспечение безопасности цепей нагревательных элементов в теплицах и сушильных камерах.

Практические советы

• Перед установкой проверьте соответствие номинала 15 А нагрузке цепи - превышение вызывает ложные срабатывания.
• Используйте только одножильные или многожильные провода с опрессовкой - не допускайте оголенных жил в клеммах.
• При комплектовании щита учитывайте, что ABS32c занимает два модуля (36 мм) на DIN-рейке.
• Для обслуживания отключайте питание полностью - даже при выключенном автомате часть цепи может находиться под напряжением.
• При замене используйте оригинальный аналог - совместимые устройства других брендов могут отличаться по габаритам и контактным параметрам.
