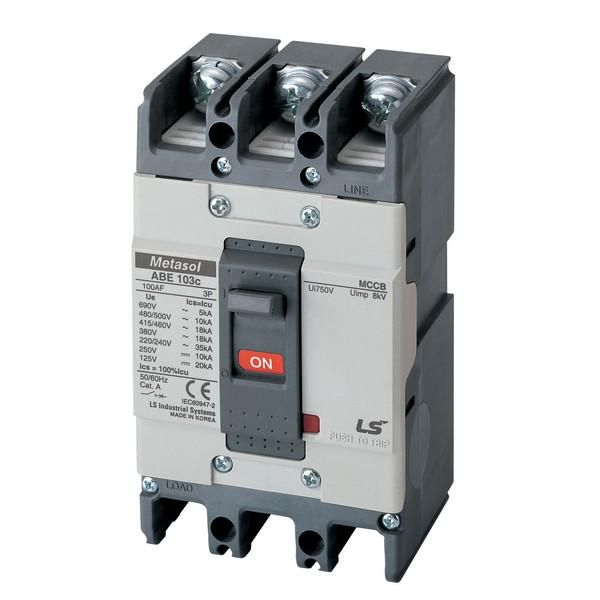

Автоматический выключатель ABN103c (22/18кА 380/415В) 3Р) 30A | 131007900 Lsis

Автоматический выключатель ABN103c от LS Electric - трёхполюсный коммутационный аппарат в литом корпусе, рассчитанный на ток 30 А и напряжение до 690 В. Он защищает электрооборудование от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату в промышленных системах.

Назначение и область применения

ABN103c предназначен для защиты электрических цепей переменного и постоянного тока от сверхтоков - перегрузок и коротких замыканий. Также он позволяет вручную включать и отключать нагрузку при необходимости. Применяется в распределительных щитах, панелях управления, на станках, конвейерах, насосных станциях и других промышленных объектах с жесткими требованиями к надёжности.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 30 А
• Количество полюсов: 3
• Номинальная отключающая способность: 22 кА (при 415 В), указано также 18 кА - соответствует условиям испытаний по стандартам
• Номинальное напряжение: до 690 В AC/DC
• Тип расцепителя: термомагнитный, нерегулируемый (тепловой для перегрузки, электромагнитный для КЗ)
• Исполнение: стационарное
• Способ монтажа: на монтажную плату (PCB)
• Привод: ручной
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Рабочий температурный диапазон: от –40 C до +40 C
• Род тока: переменный (AC) и постоянный (DC)
• Механическая износостойкость: 25 000 циклов включения/выключения
• Коммутационная износостойкость: 10 000 циклов при номинальном токе

Совместимость и монтаж

ABN103c устанавливается на печатную плату (монтажная плата) с помощью выводов. Для правильной фиксации требуется отверстие в плате, соответствующее габаритам аппарата. Убедитесь, что площадка под него имеет достаточную прочность и теплоотвод. Не используйте для крепления саморезы - монтаж осуществляется исключительно через выводы. Подключение проводов - к верхним и нижним зажимам, допустимо использование медных проводников сечением до 16 мм2. Обязательно соблюдайте рекомендованное расстояние между соседними устройствами для обеспечения вентиляции и предотвращения перегрева.

Безопасность и стандарты

ABN103c соответствует международным стандартам IEC 60947-2 для автоматических выключателей в литом корпусе. Номинальная отключающая способность 22 кА гарантирует безопасное отключение даже при серьёзных аварийных режимах. Конструкция выполнена из самозатухающего материала, обеспечивающего противопожарную безопасность. Устройство не содержит опасных веществ согласно RoHS.

Преимущества

• Устойчивость к широкому диапазону температур - работает в холодных помещениях и на открытых площадках при минусовых значениях
• Высокая механическая и коммутационная долговечность - подходит для систем с частыми операциями включения/отключения
• Поддержка переменного и постоянного тока - универсальное решение для сложных систем
• Литой корпус обеспечивает герметичность и повышенную ударопрочность
• Нерегулируемый расцепитель снижает риск неквалифицированного вмешательства и повышает надёжность срабатывания

Ограничения применения

• Не предназначен для установки в условиях высокой запылённости или влажности - степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Не используется в качестве основного рубильника для частого ручного отключения - хотя износостойкость высока, оптимально применять его как защитное устройство, а не как регулярный выключатель
• Не совместим с DIN-рейкой - требует монтажа на плату, что усложняет замену в готовых шкафах
• Не подходит для цепей с напряжением выше 690 В - превышение может вызвать пробой изоляции

Примеры использования

• Защита двигателя 15 кВт на конвейере с питанием 380 В
• Отключение группы освещения в производственном цеху
• Коммутирование преобразователей частоты в системах автоматизации
• Щит управления насосной станцией с DC-питанием

Практические советы

• При проектировании учтите, что ABN103c требует свободного места вокруг себя - не закрывайте его крышками или другими элементами, чтобы не нарушить теплоотвод
• Проверьте соответствие сечения кабеля и номинала автомата - для 30 А лучше использовать медный провод не менее 6–10 мм2
• При замене старого устройства убедитесь, что новый ABN103c точно совпадает по габаритам и расположению выводов
• Для систем с высокой частотой включения - используйте дополнительные контакторы, чтобы продлить срок службы ABN103c
• Артикулы 0131007900 и 131007900 - это один и тот же продукт; различия в формате номера не влияют на функциональность
