Автоматический выключатель ABS63c (22/18кА 380/415В) 3Р) 60A | 131002500 Lsis

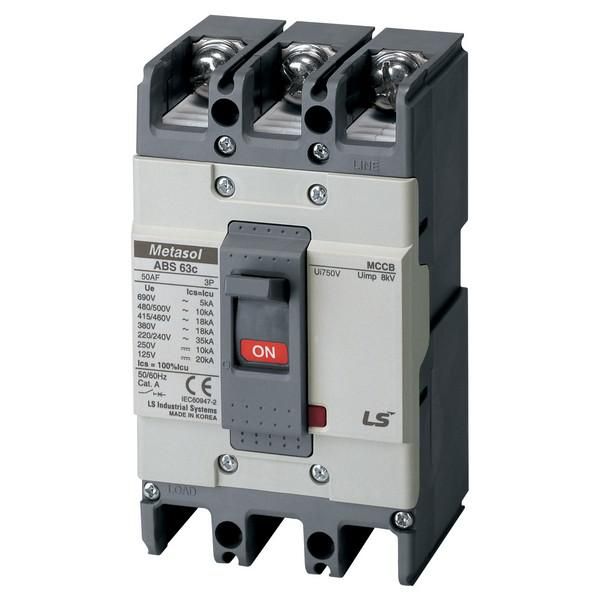

Автоматический выключатель ABS63c 22/18кА 380/415В 3P 60A от LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Этот трёхполюсный выключатель в литом корпусе подходит для установки на монтажную плату в промышленном оборудовании, где важна надёжность и компактность.

Назначение и область применения

Автоматический выключатель ABS63c 22/18кА 380/415В 3P 60A используется для защиты силовых цепей переменного тока с напряжением до 690 В. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Также позволяет вручную включать и отключать нагрузку — например, при обслуживании или аварийной ситуации. Подходит для установки в щитах управления станков, конвейеров, насосных систем и других промышленных объектов с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 60 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 — защищает все три фазы одновременно.
• Номинальная отключающая способность: 22 кА — способен безопасно отключить ток короткого замыкания до 22 000 ампер.
• Напряжение: до 690 В — работает в сетях с напряжением до этого значения, включая стандартные 380–415 В.
• Тип расцепителя: электромагнитный и тепловой — реагирует на сверхтоки (короткое замыкание) и длительные перегрузки.
• Механическая износостойкость: 25 000 циклов — количество включений/выключений без потери функциональности.
• Коммутационная износостойкость: 10 000 циклов — число отключений при токе короткого замыкания, которые выдерживает устройство.
• Род тока: AC/DC — совместим с переменным и постоянным током, хотя основное применение — в сетях переменного тока.
• Исполнение: стационарное — не предназначен для выдвижения или быстрой замены.
• Вид привода: ручной — управление осуществляется только через рычаг на лицевой панели.
• Способ монтажа: монтажная плата — устанавливается на печатную плату или специальную базу, а не на DIN-рейку.
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого шкафа.
• Диапазон рабочих температур: от -40 °C до +40 °C — допустимый интервал для нормальной работы в условиях холодных и жарких помещений.

Совместимость и монтаж

Автоматический выключатель ABS63c 22/18кА 380/415В 3P 60A рассчитан на монтаж на плату, а не на DIN-рейку. Для установки требуется подготовленное отверстие соответствующего размера и крепёжные элементы, указанные в документации LS Electric. Клеммы предназначены для подключения медных проводников сечением, соответствующим номинальному току 60 А — рекомендуется использовать провода 16–25 мм². Убедитесь, что зажимы затянуты моментом, указанном в техническом руководстве, чтобы избежать нагрева контактов. Монтаж возможен только в сухих, хорошо вентилируемых помещениях с соблюдением степени защиты IP20.

Безопасность и стандарты

Автоматический выключатель ABS63c 22/18кА 380/415В 3P 60A соответствует международным стандартам IEC 60947-2 для аппаратов низкого напряжения. Обеспечивает классическую двухступенчатую защиту: тепловой расцепитель предотвращает перегрев при длительной перегрузке, электромагнитный — мгновенное отключение при КЗ. Применение устройства вне условий, указанных в технических характеристиках, может нарушить безопасность и аннулировать гарантию.

Преимущества

• Высокая отключающая способность (22 кА) обеспечивает надёжную защиту даже в мощных промышленных сетях.
• Устойчивость к механическим и коммутационным нагрузкам — долгий срок службы при активном использовании.
• Литой корпус обеспечивает прочность и герметичность внутренних механизмов.
• Поддержка переменного и постоянного тока даёт гибкость в проектировании цепей.
• Широкий диапазон рабочих температур позволяет использовать в суровых климатических условиях.

Ограничения применения

• Не предназначен для установки на DIN-рейку — требует специального крепления на плату.
• Степень защиты IP20 исключает использование во влажных, пыльных или открытых средах — обязательно наличие корпуса или шкафа.
• Нельзя регулировать пороги срабатывания — расцепители фиксированные, нельзя адаптировать под изменённые условия нагрузки.
• Не рекомендован для частых операций включения/отключения — оптимально для редких коммутаций, не для частого управления нагрузкой.
• При работе с постоянным током отключающая способность снижена — проверьте данные в документации LS Electric для DC-применения.

Примеры использования

• Защита трёхфазного двигателя на конвейере с номинальным током 55 А.
• Отключение питания преобразователя частоты в системе автоматизации.
• Щит управления насосной станцией с питанием 400 В.
• Распределительный щит в холодильном цеху при температуре окружающей среды до -30 °C.

Практические советы

• При выборе аналога учитывайте тип монтажа — этот выключатель не заменяет модели на DIN-рейку.
• Проверьте сечение кабелей перед подключением — недостаточно большой провод вызовет перегрев контактной группы.
• Не используйте в местах с вибрациями выше нормы — возможно ослабление соединений.
• При сборке щита оставьте достаточное пространство вокруг выключателя для теплоотвода — особенно при работе на пределе 60 А.
• Обязательно сохраните сертификаты и документацию от LS Electric — они нужны для проверок и гарантийного ремонта.
