Выключатель автоматический в литом корпусе ВА53-41К-330010-400А-1140AC-4000А-МРТ1-УХЛ3 Контактор N1000EK-0807 Legrand

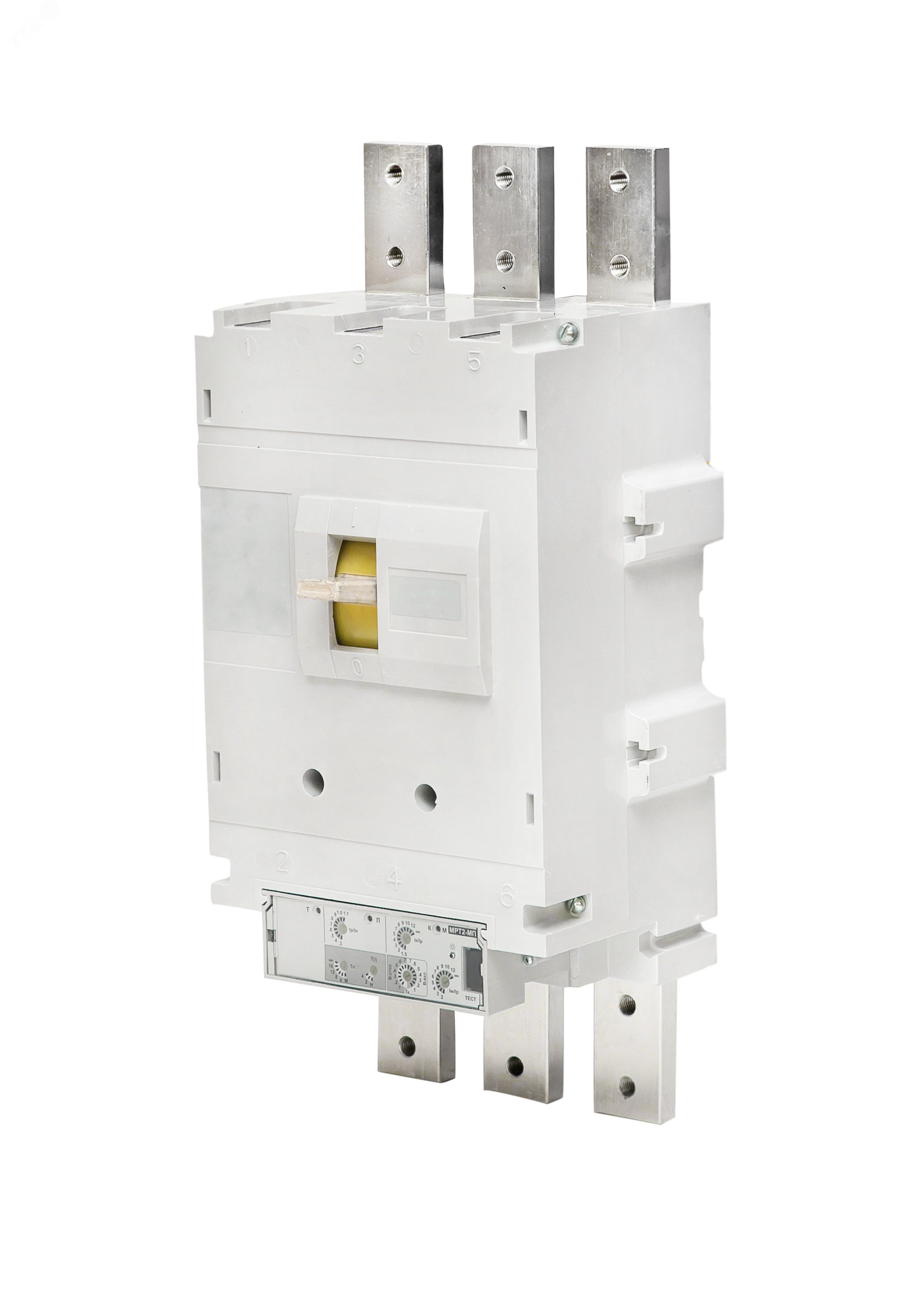

Автоматический выключатель ВА53-41К-330010-400А-1140AC-4000А-МРТ1-УХЛ3 от бренда Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для ручного включения и отключения нагрузки. Этот выключатель рассчитан на работу в сетях до 1140 В переменного тока и подходит для установки в промышленных объектах с жесткими условиями эксплуатации.

Назначение и область применения

Автоматический выключатель ВА53-41К-330010-400А-1140AC-4000А-МРТ1-УХЛ3 используется для защиты силовых цепей в промышленных системах. Он обеспечивает безопасное отключение питания при аварийных ситуациях - коротком замыкании, перегрузке или значительном падении напряжения. Применяется в распределительных щитах, на входе в оборудование, в цепях двигателей, конвейеров, насосов и других мощных потребителей. Подходит для установки в электроустановках с напряжением до 1140 В и частотой 50/60 Гц.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: до 1140 В переменного тока (50/60 Гц)
• Предельная коммутационная способность: 4000 А
• Климатическое исполнение: УХЛ3 - для работы в условиях умеренного и холодного климата
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям; зажимы для проводов - IP00)
• Тип расцепления: тепловое и электромагнитное (для защиты от перегрузок и коротких замыканий)
• Конструкция: модульный, трехполюсный

Совместимость и монтаж

Выключатель ВА53-41К-330010-400А-1140AC-4000А-МРТ1-УХЛ3 монтируется на DIN-рейку шириной 35 мм, совместимую со стандартными шкафами и щитами. Для подключения используются винтовые зажимы, допускающие присоединение медных проводников сечением, соответствующим номинальному току 400 А. Обязательно соблюдать момент затяжки контактов - избыточное усилие повреждает зажимы, слабый контакт вызывает нагрев. Монтаж следует выполнять в сухих помещениях с температурой от -40C до +40C, согласно классу УХЛ3. Напряжение на клеммах должно быть ниже 1140 В - превышение недопустимо.

Безопасность и стандарты

Выключатель ВА53-41К-330010-400А-1140AC-4000А-МРТ1-УХЛ3 соответствует требованиям ГОСТ 14255 (степень защиты IP20/IP00) и ГОСТ 15150 (климатическое исполнение УХЛ3). Производство проходит контроль по системе менеджмента качества ISO 9001. Все изделия проходят 100%-ный выходной контроль перед отправкой. Отсутствие сертификата CE не влияет на применение внутри РФ и стран СНГ, где действуют свои нормативы.

Преимущества

• Высокая предельная коммутационная способность (4000 А) - выдерживает даже серьезные КЗ без повреждения
• Надежная механическая конструкция - минимум отказов при многократных операциях включения/отключения
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений и зимней эксплуатации
• Пятилетняя расширенная гарантия - подтверждает качество сборки и материалов
• Совместим с типовой DIN-рейкой - легко интегрируется в существующие щитовые решения

Ограничения применения

• Не предназначен для работы в условиях повышенной запыленности, влажности или агрессивной среды - степень защиты IP20 не защищает от пыли и воды
• Зажимы для проводов имеют степень защиты IP00 - требуют обязательной установки в закрытый щит
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется установка отдельного УЗО
• Не рекомендован для частого ручного включения/отключения более 10–15 раз в день - возможна быстрая эрозия контактов
• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц

Примеры использования

• Защита главного ввода на промышленном участке с мощностью до 400 А
• Отключение питание крупного станка при перегрузке или аварии
• Распределительный щит на заводе с холодным климатом (например, в Сибири или на Урале)
• Щитовая в цехе с конвейерной линией, где важна надежность и долговечность оборудования

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля номиналу 400 А - используйте медные провода не менее 150–185 мм2
• Обязательно фиксируйте выключатель ВА53-41К-330010-400А-1140AC-4000А-МРТ1-УХЛ3 в щите с помощью болта - он тяжелый и требует прочной опоры
• Избегайте установки рядом с источниками тепла - высокая температура окружающей среды снижает реальный порог срабатывания теплового расцепителя
• При обслуживании всегда отключайте питание - даже при выключенном положении контакты могут находиться под напряжением
• Для длительной службы регулярно осматривайте зажимы на предмет окисления и нагрева - особенно после аварийных отключений
