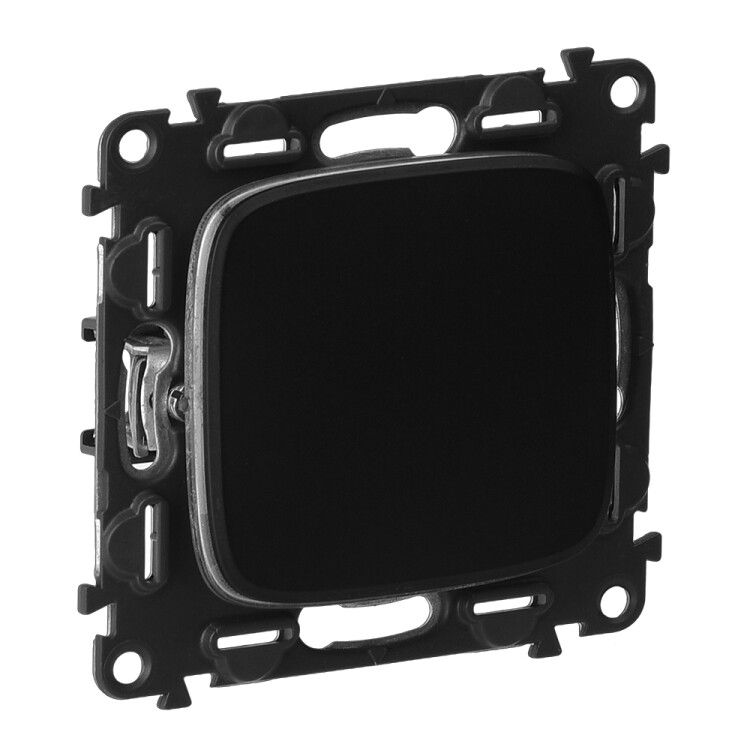

Переключатель 1-кл. СП Valena Allure 10А IP20 250В 10AX с лицев. панелью безвинтов. зажимы механизм антрацит Leg 752916 Legrand

Переключатель Legrand 752916 - это надёжный одноклавишный механизм с безвинтовыми зажимами и матовой антрацитовой лицевой панелью, предназначенный для коммутации освещения в жилых и офисных помещениях. Модель из серии Valena Allure сочетает простоту монтажа, безопасность и долгий срок службы.

Назначение и область применения

Переключатель Legrand 752916 используется для включения и выключения светильников, люстр и других нагрузок до 10 А. Подходит для установки в распределительных коробках со скрытой проводкой. Применяется в квартирах, домах, офисах, школах и других объектах с нормальными условиями эксплуатации. Управление осуществляется одной клавишей - классический вариант для контроля одного участка освещения.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт при 220 В
• Номинальное напряжение: 220–250 В - совместим с сетями 220 В в России и странах СНГ
• Способ подключения: переключатель на два направления (проходной тип, работает в паре с другим аналогичным устройством)
• Максимальное сечение кабеля: 2,5 мм2 - поддерживает медные провода стандартного сечения для освещения
• Габариты: 74,7 × 74,7 × 41 мм - соответствует стандартному модулю для установки в рамочные корпуса
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не предназначен для влажных помещений
• Материал: пластик без галогенов - экологически безопасен, не выделяет токсичных веществ при нагреве
• Отделка: матовая лакированная поверхность - устойчива к царапинам, не бликует
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C
• Крепление: винтовое, с монтажной платой - фиксируется в подрозетнике через болты
• Тип комплектации: механизм с накладкой - в комплекте только рабочая часть, рамка продается отдельно

Совместимость и монтаж

Переключатель Legrand 752916 совместим с любыми рамками серии Valena Allure и Valena Life/Allure. Для монтажа требуется стандартный подрозетник глубиной не менее 40 мм. Безвинтовые зажимы позволяют быстро закрепить провод: достаточно вставить кабель на 2,5 мм2 и слегка потянуть - он фиксируется автоматически. Монтажная плата обеспечивает точную фиксацию внутри корпуса. Кабели должны быть зачищены на 8–10 мм. Напряжение перед подключением обязательно отключается!

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60669-1 и требованиям техрегламента ТР ТС 004/2011. Защита IP20 исключает контакт с пальцами, но не предохраняет от попадания воды - не применяйте в ванных, банях, на улице. Отсутствие галогенов снижает риск образования ядовитых газов при возгорании. Лакированная поверхность препятствует накоплению пыли и облегчает уборку.

Преимущества

• Безвинтовые зажимы экономят время при монтаже - не нужны отвертки для затяжки
• Матовая антрацитовая панель гармонирует с современным интерьером и маскирует следы пальцев
• Монтажная плата повышает надёжность контакта и снижает вероятность перегрева
• Совместимость с сериями Valena Allure и Valena Life - можно заменить старую модель без переделки стен
• Экологичный материал - безопасен для детей и людей с чувствительностью к химическим веществам

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности (ванная, кухня, бассейн, улица)
• Не подходит для мощных нагрузок свыше 2,2 кВт - для двигателей, обогревателей нужен другой аппарат
• Требуется установка в рамку - сам по себе не является законченным изделием
• Не работает как обычный выключатель - это проходной переключатель, требует парного устройства
• Запрещено использовать с алюминиевыми проводами - возможен перегрев и выход из строя

Примеры использования

• Управление светом в спальне с двумя входами - один переключатель у двери, второй у кровати
• Освещение длинного коридора - включение/выключение с обоих концов
• Комната с двумя дверями - удобство управления светом вне зависимости от того, откуда вошли

Практические советы

• Выбирайте подходящую рамку - для этого механизма подойдут рамки 74×74 мм из серии Valena Allure
• Проверьте глубину подрозетника: минимум 40 мм, иначе механизм не войдёт
• Не используйте провода больше 2,5 мм2 - даже если они входят механически, зажим не обеспечит надёжный контакт
• Подключайте только в паре с таким же переключателем - одиночная установка не будет работать как задумано
• После монтажа проверьте работу: включите и выключите несколько раз - зажимы могут немного “сесть” после первого включения
