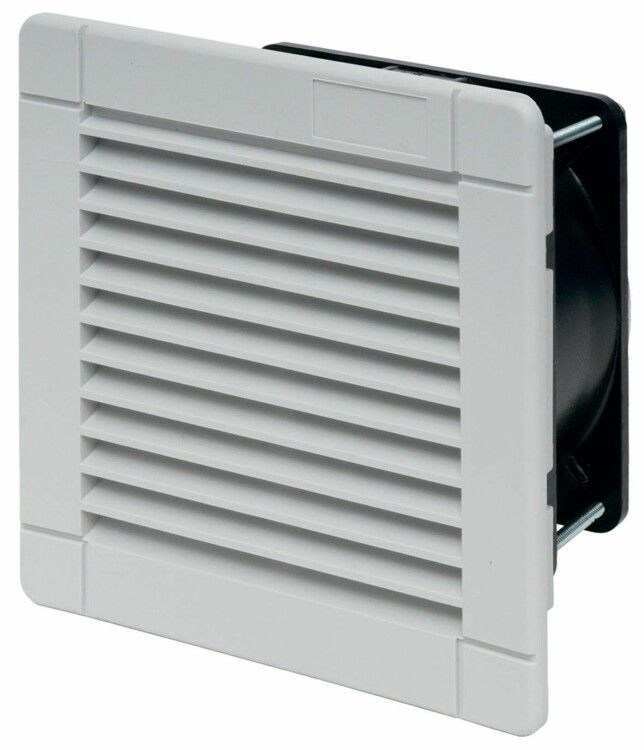

Вентилятор с фильтром; стандартная версия; питание 230В АС; расход воздуха 500м3/ч; степень защиты IP54 | 7F5082305500 Finder

Вентилятор с фильтром Finder 7F, артикул 7f5082305500 — встраиваемый циркуляционный вентилятор с фильтром, предназначенный для принудительного охлаждения электрошкафов и распределительных устройств. Обеспечивает воздушный поток 500 м³/ч при напряжении 230 В AC, защищен от пыли и брызг по классу IP54.

Назначение и область применения

Этот вентилятор используется для активного охлаждения внутренних компонентов электрощитов, автоматических систем управления, преобразователей частоты и других закрытых корпусов, где важно сохранить чистоту воздуха и предотвратить перегрев. Подходит для установки в промышленной среде: на заводах, в цехах, на транспорте, в условиях повышенной запылённости. Наличие фильтра снижает риск засорения радиаторов и контактов пылью, продлевая срок службы оборудования.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Объёмный расход воздуха: 500 м³/ч
• Номинальная мощность: 70 Вт
• Степень защиты: IP54 — защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех направлений
• Тип вентилятора: циркуляционный — создаёт направленный поток внутри замкнутого пространства
• Цвет: 7035 RAL (серый металлик)
• Количество вентиляторов: один
• Способ монтажа: защелкивание — фиксация без инструментов
• Тип монтажа: встраиваемый — устанавливается в подготовленное отверстие в стенке шкафа

Совместимость и монтаж

Вентилятор Finder 7F с артикулом 7f5082305500 монтируется в отверстие диаметром, соответствующее форме корпуса — точные габариты указаны в прилагаемом шаблоне отверстия, который находится в упаковке. Установка выполняется путём вставки устройства в проём до щелчка — защёлки фиксируют его надёжно. Для обеспечения эффективного теплообмена рекомендуется располагать вентилятор так, чтобы он вытягивал горячий воздух из верхней части шкафа. Не требует внешнего термореле — работает постоянно при наличии напряжения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических компонентов, применяемых в промышленных системах. Класс защиты IP54 позволяет использовать вентилятор в помещениях с высокой запылённостью и возможным воздействием влаги (например, в цехах с мойкой оборудования). Соответствие стандартам IEC 60947-5-1 и EN 60204-1 подтверждено производителем Finder.

Преимущества

• Фильтр снижает потребность в регулярной чистке внутренних элементов шкафа
• Защелкивающийся монтаж экономит время при установке и обслуживании
• Низкий уровень энергопотребления (70 Вт) при высокой производительности (500 м³/ч)
• Устойчивость к пыли и влаге делает его пригодным для сложных условий эксплуатации
• Цвет 7035 RAL совпадает с типовой окраской промышленных шкафов — эстетично и унифицировано

Ограничения применения

• Не предназначен для постоянного погружения в воду или мытья струёй — IP54 не гарантирует герметичность
• Работает только при подключении к сети 230 В AC; несовместим с постоянным током или другими напряжениями
• Не рассчитан на работу при температуре выше +50 °C окружающей среды — проверьте условия в шкафу перед установкой
• Фильтр требует периодической замены (обычно каждые 6–12 месяцев в зависимости от уровня запылённости); в комплекте не предусмотрена запасная деталь

Примеры использования

• Охлаждение частотных преобразователей на конвейерах
• Вентиляция шкафов ЧПУ станков в механическом цеху
• Поддержание температуры в распределительных щитах на объектах ЖКХ
• Охлаждение контроллеров PLC в пищевой промышленности, где важна чистота воздуха

Практические советы

• Перед установкой сверьте размеры отверстия с шаблоном из упаковки — даже небольшая погрешность может помешать защёлке
• Заменяйте фильтр при заметном снижении воздушного потока или появлении нагара на лопастях
• Не используйте вентилятор в качестве основного средства удаления тепла при мощности нагрева более 1,5 кВт — требуется расчёт системы охлаждения
• При групповой установке нескольких вентиляторов убедитесь, что они не создают противоток — оптимально, когда один забирает воздух, другой — выводит
• Артикул 7f5082305500 является частью серии 7F от Finder — все аналогичные модели этой серии имеют единый формат крепления и разъёма, что упрощает замену
